Серия GN 614.5

GN 614.5-KD

Фиксатор пружинный

нажимной тип, с шариком

Пластиковый корпус и шарик

Таблица (PDF)

Исполнения серии GN 614.5

GN 614.5-KD

Фиксатор пружинный

нажимной тип, с шариком

GN 614.5-KU

Фиксатор пружинный

нажимной тип, с шариком

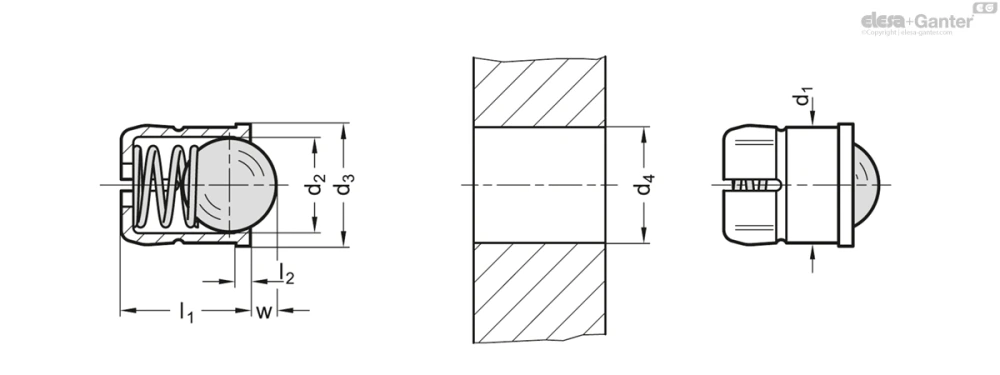

GN 614.5-KD

Таблица моделей — Фиксатор пружинный

Артикул	d₁+0.1	d₂	d₃	d₄+0.2	l₁±0.2	l₂	w	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 614.5-4-KD	4	3	4.6	4	5	1	0.8	3	6.5	1
GN 614.5-5-KD	5	4	5.6	5	6	1	1	6	9.4	1
GN 614.5-6-KD	6	5	6.5	6	7	1	1.6	6.2	12.6	1
GN 614.5-8-KD	8	6.5	8.5	8	9	1	1.9	10	20.4	1
GN 614.5-10-KD	10	8	11	10	13.5	1.5	2.4	11.9	22.3	2

3D-модель Технические данные (PDF)

Характеристики

Корпус

Пластик (полиацеталь POM) KU

термостойкость до 50 °C

Шарик

Нержавеющая сталь

AISI 420C

закалённый

Корпус и шарик

Пластик (полиацеталь POM) KD

термостойкость до 50 °C

пружина

Нержавеющая сталь AISI 631

Информация

Пружинные фиксаторы GN 614.5 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.

Геометрическая форма пластикового корпуса выполняет функцию автоматического зажима, который компенсирует допуски высверленных отверстий вплоть до 0,2 мм. Она также обеспечивает сборку с завинчиванием вручную и облегчает установку снизу вверх.
