Серия GN 614.4
GN 614.4-NI
Фиксатор пружинный
Нажимной тип / с болтом
Нержавеющая сталь
Исполнения серии GN 614.4
Изображения

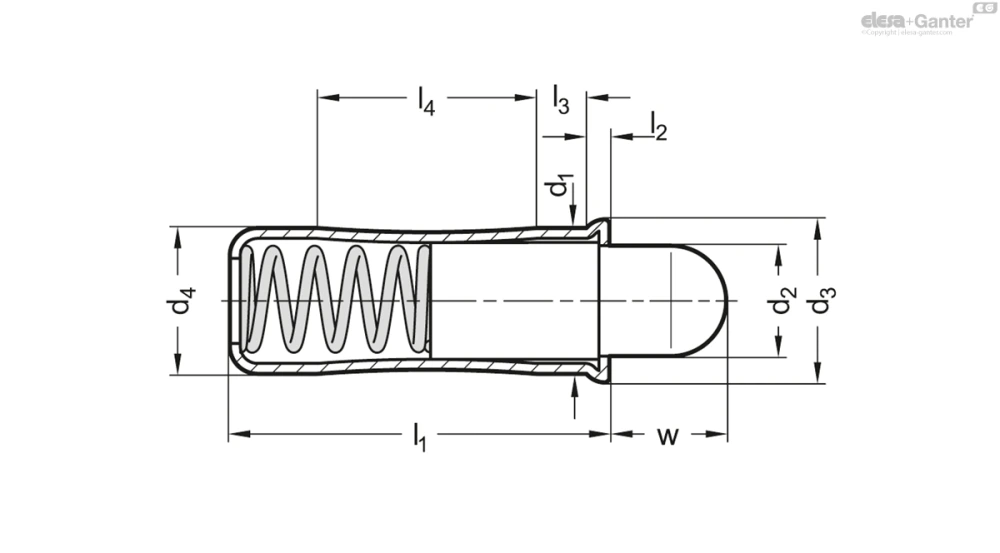

Схемы
GN 614.4-NI
Таблица моделей — Фиксатор пружинный
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.4-4-NI | 4 | 2.8 | 4.6 | 4 | 10.7 | 0.9 | 1.8 | 5.6 | 2.7 | 3 | 8.2 | 1 | |
| GN 614.4-5-NI | 5 | 3.8 | 5.6 | 5 | 12 | 0.9 | 2.1 | 6 | 4 | 3.3 | 9 | 2 | |
| GN 614.4-6-NI | 6 | 4.8 | 6.5 | 6 | 15 | 1 | 2.3 | 8.2 | 5.5 | 6.1 | 12 | 2 | |
| GN 614.4-8-NI | 8 | 6.2 | 8.5 | 8 | 18 | 1.1 | 2.9 | 9.5 | 6.5 | 10.7 | 17 | 4 | |
| GN 614.4-10-NI | 10 | 8 | 11 | 10 | 26 | 1.5 | 3.5 | 15 | 8 | 16.2 | 29 | 9 |
Характеристики
Корпус
Нержавеющая сталь AISI 305
Болт
Нержавеющая сталь AISI 303 NI
Пластик KU
Полиацеталь POM, белый цвет
термостойкость до +50 °C
пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы GN 614.4 применяются для блокировки в качестве нажимных и отводящих штифтов, а также как амортизаторы ударов.
Допуск H7 рекомендуется для установочного отверстия d1.
Техническая информация
Вопрос о продукции
Спросите о серии GN 614.4-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
