Серия GN 609.5
GN 609.5
Распорные втулки
Нержавеющая сталь, для крепления стопорных штифтов / рычажных фиксаторов с кулачковым механизмом
Распорные втулки
Изображения

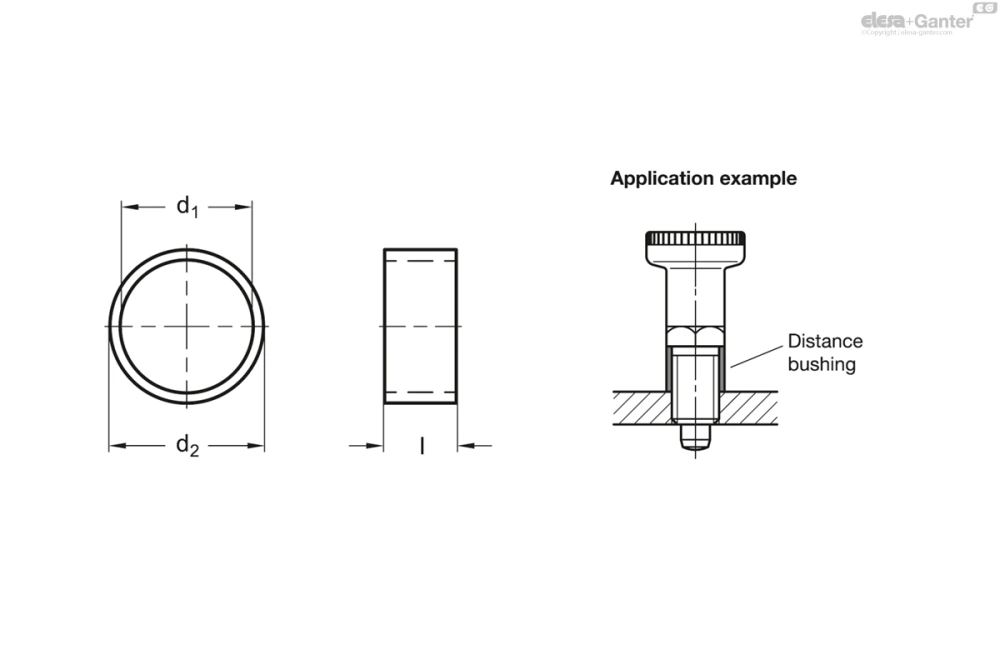

Схемы
GN 609.5
Таблица моделей — Распорные втулки
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 609.5-6-7-2 | 6 | 7 | 2 | M 6 | GN 717 | 1 | |
| GN 609.5-6-7-4 | 6 | 7 | 4 | M 6 | GN 717 | 1 | |
| GN 609.5-6-7-6 | 6 | 7 | 6 | M 6 | GN 717 | 1 | |
| GN 609.5-6-7-8 | 6 | 7 | 8 | M 6 | GN 717 | 1 | |
| GN 609.5-8-10-2 | 8 | 10 | 2 | M 8 | GN 717 / GN 817 / GN 817.2 / GN 822 | 1 | |
| GN 609.5-8-10-4 | 8 | 10 | 4 | M 8 | GN 717 / GN 817 / GN 817.2 / GN 822 | 1 | |
| GN 609.5-8-10-6 | 8 | 10 | 6 | M 8 | GN 717 / GN 817 / GN 817.2 / GN 822 | 2 | |
| GN 609.5-8-10-8 | 8 | 10 | 8 | M 8 | GN 717 / GN 817 / GN 817.2 / GN 822 | 2 | |
| GN 609.5-8-10-10 | 8 | 10 | 10 | M 8 | GN 717 / GN 817 / GN 817.2 / GN 822 | 3 | |
| GN 609.5-10-12-2 | 10 | 12 | 2 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 1 | |
| GN 609.5-10-12-4 | 10 | 12 | 4 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 1 | |
| GN 609.5-10-12-6 | 10 | 12 | 6 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 2 | |
| GN 609.5-10-12-8 | 10 | 12 | 8 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 2 | |
| GN 609.5-10-12-10 | 10 | 12 | 10 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 3 | |
| GN 609.5-10-12-12 | 10 | 12 | 12 | M 10 | GN 617 |.1 |.2 / GN 717 / GN 817 |.2 / GN 822 |.1 |.6 |.7 | 3 | |
| GN 609.5-12-14-2 | 12 | 14 | 2 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 1 | |
| GN 609.5-12-14-4 | 12 | 14 | 4 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 1 | |
| GN 609.5-12-14-6 | 12 | 14 | 6 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 2 | |
| GN 609.5-12-14-8 | 12 | 14 | 8 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 2 | |
| GN 609.5-12-14-10 | 12 | 14 | 10 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 2 | |
| GN 609.5-12-14-12 | 12 | 14 | 12 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 4 | |
| GN 609.5-12-14-14 | 12 | 14 | 14 | M 12 | GN 617 |.1 |.2 / GN 717 / PMT.200 / GN 816 |.1 / GN 817 |.2 |.4|.8 / GN 514 / GN 612.8 / GN 822 |.1 |.6 |.7 | 4 | |
| GN 609.5-12-17-2 | 12 | 17 | 2 | M 12 | GN 414 |.1 / GN 607 |.1 | 2 | |
| GN 609.5-12-17-4 | 12 | 17 | 4 | M 12 | GN 414 |.1 / GN 607 |.1 | 3 | |
| GN 609.5-12-17-5 | 12 | 17 | 5 | M 12 | GN 414 |.1 / GN 607 |.1 | 4 | |
| GN 609.5-12-17-6 | 12 | 17 | 6 | M 12 | GN 414 |.1 / GN 607 |.1 | 6 | |
| GN 609.5-12-17-8 | 12 | 17 | 8 | M 12 | GN 414 |.1 / GN 607 |.1 | 7 | |
| GN 609.5-12-17-10 | 12 | 17 | 10 | M 12 | GN 414 |.1 / GN 607 |.1 | 8 | |
| GN 609.5-12-17-12 | 12 | 17 | 12 | M 12 | GN 414 |.1 / GN 607 |.1 | 10 | |
| GN 609.5-16-17-2 | 16 | 17 | 2 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 1 | |
| GN 609.5-16-17-4 | 16 | 17 | 4 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 1 | |
| GN 609.5-16-17-6 | 16 | 17 | 6 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 1 | |
| GN 609.5-16-17-8 | 16 | 17 | 8 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 1 | |
| GN 609.5-16-17-10 | 16 | 17 | 10 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 2 | |
| GN 609.5-16-17-12 | 16 | 17 | 12 | M 16 | GN 514 / GN 717 / GN 816 |.1 / GN 817 |.2 |.4 |.6 |.8 / GN 822 |.1 |.6 |.7|.8 | 2 | |
| GN 609.5-16-19-2 | 16 | 19 | 2 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 1 | |
| GN 609.5-16-19-4 | 16 | 19 | 4 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 2 | |
| GN 609.5-16-19-6 | 16 | 19 | 6 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 4 | |
| GN 609.5-16-19-8 | 16 | 19 | 8 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 5 | |
| GN 609.5-16-19-10 | 16 | 19 | 10 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 6 | |
| GN 609.5-16-19-12 | 16 | 19 | 12 | M 16 | GN 414 |.1 / GN 607 |.1 / GN 612.8 / PMT.200 / GN 617 |.1 |.2 / GN 7336.8 | 7 | |
| GN 609.5-20-22-6 | 20 | 22 | 6 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 3 | |
| GN 609.5-20-22-8 | 20 | 22 | 8 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 4 | |
| GN 609.5-20-22-10 | 20 | 22 | 10 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 6 | |
| GN 609.5-20-22-12 | 20 | 22 | 12 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 6 | |
| GN 609.5-20-22-14 | 20 | 22 | 14 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 7 | |
| GN 609.5-20-22-16 | 20 | 22 | 16 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 9 | |
| GN 609.5-20-22-18 | 20 | 22 | 18 | M 20 | GN 612.8 / GN 617 |.1 |.2 / GN 817 |.2 |.4 |.6 |.8 | 9 |
Характеристики
Нержавеющая сталь AISI 303
Информация
Распорные втулки GN 609.5 компенсируют длину резьбовой части стопорных штифтов и рычажных фиксаторов с кулачковым механизмом, обеспечивая монтаж в стенах разной толщины.
Техническая информация
Вопрос о продукции
Спросите о серии GN 609.5 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
