Серия GN 608.1
GN 608.1
Штифты стопорные
c фиксацией в отжатом положении
Штифты стопорные (фиксаторы)
Изображения

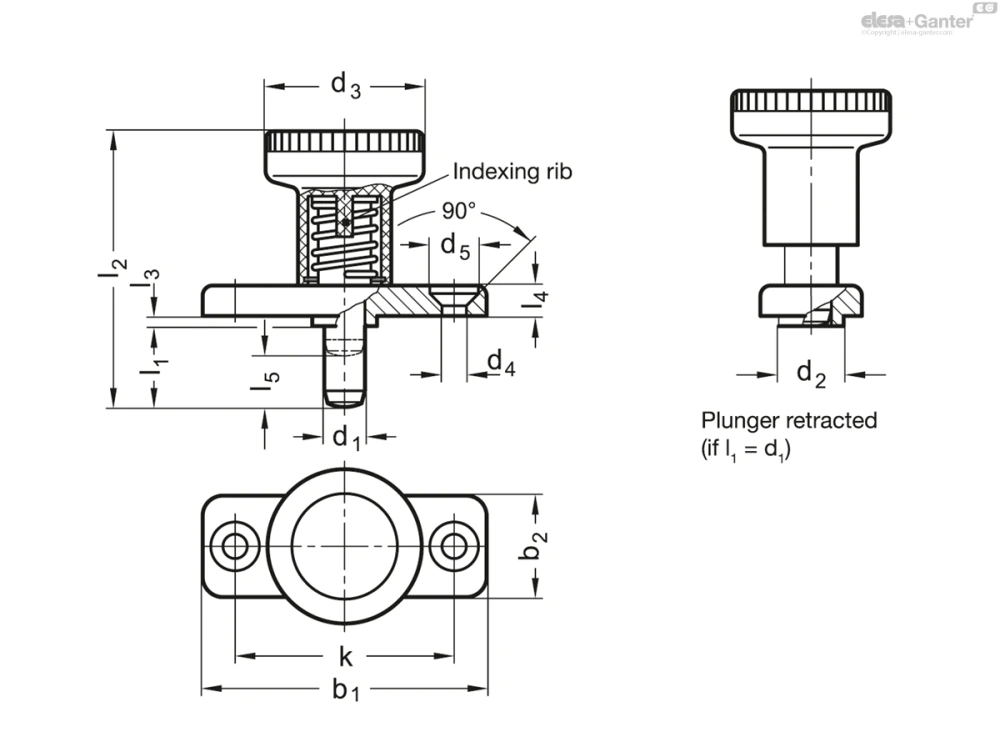

Схемы
GN 608.1
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
l3-0.15 |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 608.1-6-6 | 6 | 6 | 40 | 18 | 10 | 25 | 4.3 | 8.3 | 30 | 37 | 2.5 | 4.5 | 6 | 9 | 25 | 400 | 36 | |
| GN 608.1-6-14 | 6 | 14 | 40 | 18 | 10 | 25 | 4.3 | 8.3 | 30 | 45 | 2.5 | 4.5 | 6 | 9 | 25 | 400 | 38 | |
| GN 608.1-8-8 | 8 | 8 | 46 | 20 | 12 | 31 | 5.3 | 10.4 | 34 | 44 | 2.5 | 5.5 | 8 | 13 | 26 | 500 | 59 | |
| GN 608.1-8-18 | 8 | 18 | 46 | 20 | 12 | 31 | 5.3 | 10.4 | 34 | 54 | 2.5 | 5.5 | 8 | 13 | 26 | 500 | 63 |
Характеристики
Направляющая
Цинк, литьё под давлением
zinc plated, blue passivated
Поворотная ручка
Пластик (полиамид ПА)
- чёрный цвет, матовая отделка
- чёрный цвет, матовая отделка
Ось
Сталь, закалка
Отдельные компоненты из стали / латуни
Информация
Стопорные штифты GN 608.1 с фиксацией стержня в отжатом положении применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Насечка удерживает штифт в этом положении.
Стопорные штифты GN 608.1 отличаются компактными размерами. Стопорный выступ является неотъемлемой частью ручки и обеспечивает надёжную работу в любое время.
Техническая информация
Вопрос о продукции
Спросите о серии GN 608.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
