Серия GN 608
GN 608
Штифты стопорные
без фиксации в отжатом положении (неотключаемые)
Штифты стопорные (фиксаторы)
Изображения

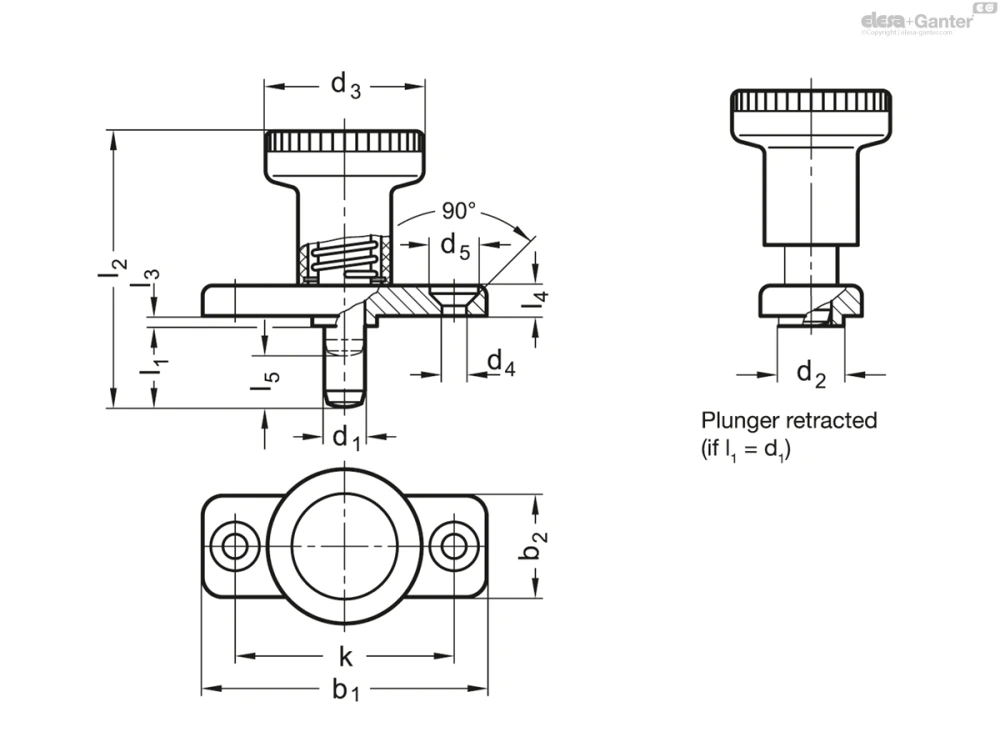

Схемы
GN 608
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
l3-0.15 | l4 |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 608-6-6 | 6 | 6 | 40 | 18 | 10 | 25 | 4.3 | 8.3 | 30 | 37 | 2.5 | 4.5 | 6 | 9 | 25 | 400 | 36 | |
| GN 608-6-14 | 6 | 14 | 40 | 18 | 10 | 25 | 4.3 | 8.3 | 30 | 45 | 2.5 | 4.5 | 6 | 9 | 25 | 400 | 38 | |
| GN 608-8-8 | 8 | 8 | 46 | 20 | 12 | 31 | 5.3 | 10.4 | 34 | 44 | 2.5 | 4.5 | 8 | 13 | 26 | 500 | 59 | |
| GN 608-8-18 | 8 | 18 | 46 | 20 | 12 | 31 | 5.3 | 10.4 | 34 | 54 | 2.5 | 4.5 | 8 | 13 | 26 | 500 | 63 |
Характеристики
Направляющий корпус
Цинк, литьё под давлением
гальванически оцинкована с голубой пассивацией
Поворотная ручка
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Штифт
Сталь, закаленная
Отдельные компоненты из стали / латуни
Информация
Стопорные штифты GN 608 отличаются компактными размерами.
Техническая информация
Вопрос о продукции
Спросите о серии GN 608 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
