Штифты стопорные

для установки в тонкостенном оборудовании, с фиксацией в отжатом положении (отключаемый)

Штифты стопорные (фиксаторы)

Таблица (PDF)

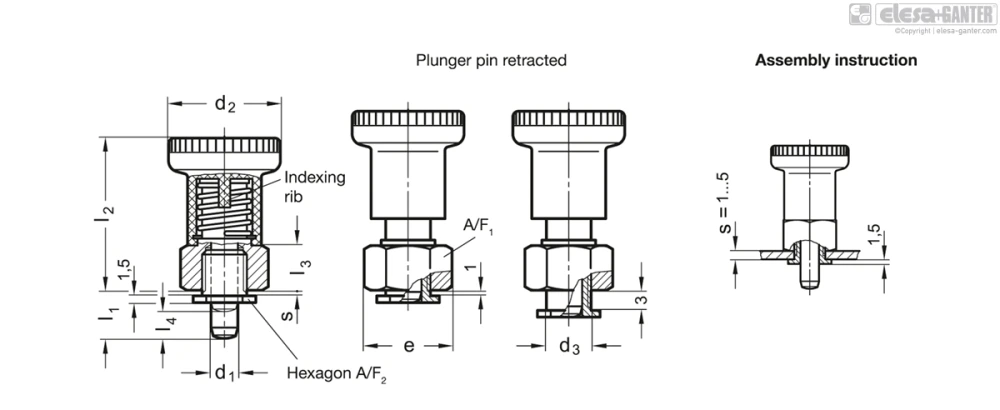

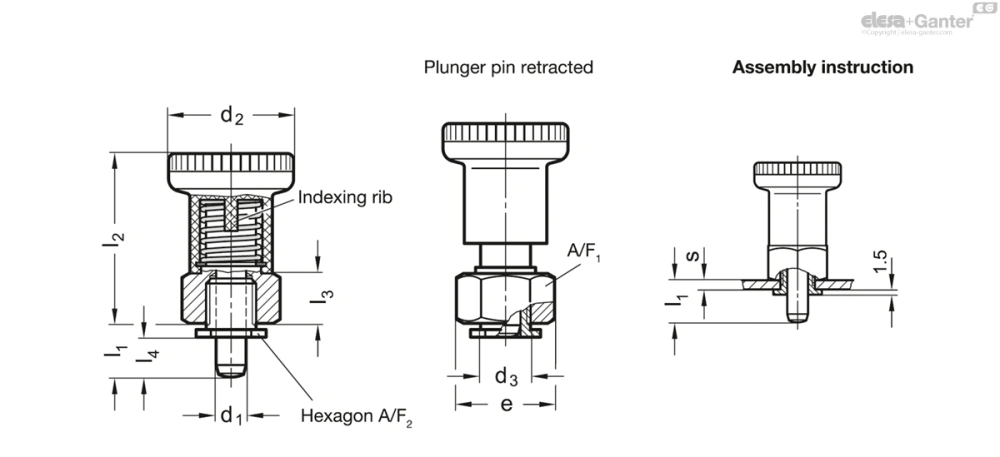

GN 607.3

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.04 Bore G7	d_1Pin -0.02/-0.05 Bore G7	d_1Pin -0.02/-0.05 Bore H7	l₁	d₂	d₃	e	l₂	l₃	l₄	s	A/F 1	A/F 2	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Осевая нагрузка в Н	Вес (г)
GN 607.3-6-8,5-ST	6	6	6	8.5	25	10	19.5	34	10	6	1 … 3	17	14	10	24	400	39
GN 607.3-6-10,5-ST	6	6	6	10.5	25	10	19.5	34	10	6	3 … 5	17	14	10	24	400	39
GN 607.3-8-10-ST	8	8	8	10	31	12	22	40	12	7.5	1 … 5	19	16	13	23	500	62
GN 607.3-8-12-ST	8	8	8	12	31	12	22	40	12	7.5	3 … 5	19	16	13	23	500	61

3D-модель Технические данные (PDF)

Характеристики

Направляющая из стали ST

гальванически оцинкована с голубой пассивацией

Штифт из нержавеющей стали AISI 303

химически никелированный

Ручка пластиковая (полиамид ПА)

чёрный цвет, матовая отделка

чёрный цвет, матовая отделка

Информация

Стопорные штифты GN 607.3 были разработаны для установки в тонкостенном оборудовании.

Необходимо учитывать, что, в зависимости от толщины монтажной пластины 's', длины выступающей части плунжера 'l₁' и положения шестигранной гайки на её центральной втулке, носик плунжера может не всегда быть полностью втягивающимся.

Ввиду конструктивных особенностей точность позиционирования данного стопорного штифта несколько ниже, чем у модели GN 607 .

Стопорные штифты с фиксацией используются, когда необходимо, чтобы плунжер оставался во втянутом положении. Для этого после втягивания штифта следует повернуть ручку на 90°. В этом положении она войдёт в паз, и штифт будет зафиксирован.
