Серия GN 605

GN 605

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 605

GN 605

GN 605

Винты с шаровым наконечником

Сталь / нержавеющая сталь
GN-605

GN-605

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Изображения

GN 605 — Винты с шаровым наконечником GN 605 — Винты с шаровым наконечником GN 605 — Винты с шаровым наконечником GN 605 — Винты с шаровым наконечником GN 605 — Винты с шаровым наконечником GN 605 — Винты с шаровым наконечником

Схемы

Схема GN 605

GN 605

Таблица моделей — Винты с шаровым наконечником

Артикул
В корзину
GN 605-M3-5-A M 3 5 1.5 - 0.5 - - 1.5 2700 1
GN 605-M3-10-A M 3 10 1.5 - 0.5 - - 1.5 2700 1
GN 605-M4-6-A M 4 6 2.5 - 0.8 - - 2 3500 1
GN 605-M4-10-A M 4 10 2.5 - 0.8 - - 2 3500 1
GN 605-M4-16-A M 4 16 2.5 - 0.8 - - 2 3500 1
GN 605-M5-8-A M 5 8 3 - 1 - - 2.5 5000 1
GN 605-M5-12-A M 5 12 3 - 1 - - 2.5 5000 1
GN 605-M5-20-A M 5 20 3 - 1 - - 2.5 5000 2
GN 605-M6x0,75-10-A M 6 x 0.75 10 4 - 1.3 - - 3 9000 2
GN 605-M6x0,75-16-A M 6 x 0.75 16 4 - 1.3 - - 3 9000 2
GN 605-M6x0,75-20-A M 6 x 0.75 20 4 - 1.3 - - 3 9000 3
GN 605-M6x0,75-25-A M 6 x 0.75 25 4 - 1.3 - - 3 9000 4
GN 605-M6-10-A M 6 10 4 - 1.3 - - 3 9000 2
GN 605-M6-16-A M 6 16 4 - 1.3 - - 3 9000 3
GN 605-M6-20-A M 6 20 4 - 1.3 - - 3 9000 3
GN 605-M6-25-A M 6 25 4 - 1.3 - - 3 9000 4
GN 605-M8-10-A M 8 10 5.5 - 1.8 - - 4 15000 3
GN 605-M8-12-A M 8 12 5.5 - 1.8 - - 4 15000 3
GN 605-M8-20-A M 8 20 5.5 - 1.8 - - 4 15000 5
GN 605-M8-25-A M 8 25 5.5 - 1.8 - - 4 15000 7
GN 605-M8-30-A M 8 30 5.5 - 1.8 - - 4 15000 9
GN 605-M8x1-12-A M 8 x 1 12 5.5 - 1.8 - - 4 15000 3
GN 605-M8x1-20-A M 8 x 1 20 5.5 - 1.8 - - 4 15000 6
GN 605-M8x1-25-A M 8 x 1 25 5.5 - 1.8 - - 4 15000 8
GN 605-M8x1-30-A M 8 x 1 30 5.5 - 1.8 - - 4 15000 9
GN 605-M10-12-A M 10 12 7 - 2.3 - - 5 24000 5
GN 605-M10-16-A M 10 16 7 - 2.3 - - 5 24000 7
GN 605-M10-20-A M 10 20 7 - 2.3 - - 5 24000 9
GN 605-M10-25-A M 10 25 7 - 2.3 - - 5 24000 11
GN 605-M10-35-A M 10 35 7 - 2.3 - - 5 24000 16
GN 605-M10x1-16-A M 10 x 1 16 7 - 2.3 - - 5 24000 7
GN 605-M10x1-20-A M 10 x 1 20 7 - 2.3 - - 5 24000 10
GN 605-M10x1-25-A M 10 x 1 25 7 - 2.3 - - 5 24000 11
GN 605-M10x1-35-A M 10 x 1 35 7 - 2.3 - - 5 24000 16
GN 605-M12-16-A M 12 16 8.5 - 2.8 - - 6 30000 10
GN 605-M12-20-A M 12 20 8.5 - 2.8 - - 6 30000 10
GN 605-M12-30-A M 12 30 8.5 - 2.8 - - 6 30000 20
GN 605-M12-40-A M 12 40 8.5 - 2.8 - - 6 30000 24
GN 605-M16-20-A M 16 20 12 - 4.3 - - 8 73000 22
GN 605-M16-25-A M 16 25 12 - 4.3 - - 8 73000 28
GN 605-M16-35-A M 16 35 12 - 4.3 - - 8 73000 41
GN 605-M16-50-A M 16 50 12 - 4.3 - - 8 73000 59
GN 605-M4-6-B M 4 6 - 2 - 0.3 - 2 3500 1
GN 605-M4-10-B M 4 10 - 2 - 0.3 - 2 3500 1
GN 605-M4-16-B M 4 16 - 2 - 0.3 - 2 3500 2
GN 605-M5-8-B M 5 8 - 2.5 - 0.4 - 2.5 5000 1
GN 605-M5-12-B M 5 12 - 2.5 - 0.4 - 2.5 5000 1
GN 605-M5-20-B M 5 20 - 2.5 - 0.4 - 2.5 5000 2
GN 605-M6-10-B M 6 10 - 3.2 - 0.6 - 3 9000 1
GN 605-M6-16-B M 6 16 - 3.2 - 0.6 - 3 9000 2
GN 605-M6-20-B M 6 20 - 3.2 - 0.6 - 3 9000 3
GN 605-M6-25-B M 6 25 - 3.2 - 0.6 - 3 9000 4
GN 605-M8-10-B M 8 10 - 4.5 - 0.8 - 4 15000 3
GN 605-M8-12-B M 8 12 - 4.5 - 0.8 - 4 15000 3
GN 605-M8-20-B M 8 20 - 4.5 - 0.8 - 4 15000 6
GN 605-M8-25-B M 8 25 - 4.5 - 0.8 - 4 15000 5
GN 605-M8-30-B M 8 30 - 4.5 - 0.8 - 4 15000 9
GN 605-M10-12-B M 10 12 - 6 - 0.8 - 5 24000 5
GN 605-M10-16-B M 10 16 - 6 - 0.8 - 5 24000 7
GN 605-M10-20-B M 10 20 - 6 - 0.8 - 5 24000 8
GN 605-M10-25-B M 10 25 - 6 - 0.8 - 5 24000 11
GN 605-M10-35-B M 10 35 - 6 - 0.8 - 5 24000 16
GN 605-M12-16-B M 12 16 - 7.2 - 1 - 6 30000 10
GN 605-M12-20-B M 12 20 - 7.2 - 1 - 6 30000 13
GN 605-M12-30-B M 12 30 - 7.2 - 1 - 6 30000 20
GN 605-M12-40-B M 12 40 - 7.2 - 1 - 6 30000 28
GN 605-M16-20-B M 16 20 - 10.7 - 1.3 - 8 73000 22
GN 605-M16-25-B M 16 25 - 10.7 - 1.3 - 8 73000 28
GN 605-M16-35-B M 16 35 - 10.7 - 1.3 - 8 73000 41
GN 605-M16-50-B M 16 50 - 10.7 - 1.3 - 8 73000 48
GN 605-M4-6-V M 4 6 - 2 - - 0.5 2 - 1
GN 605-M4-10-V M 4 10 - 2 - - 0.5 2 - 1
GN 605-M4-16-V M 4 16 - 2 - - 0.5 2 - 1
GN 605-M5-8-V M 5 8 - 2.5 - - 0.6 2.5 - 1
GN 605-M5-12-V M 5 12 - 2.5 - - 0.6 2.5 - 1
GN 605-M5-20-V M 5 20 - 2.5 - - 0.6 2.5 - 2
GN 605-M6-10-V M 6 10 - 3.2 - - 0.45 3 - 1
GN 605-M6-16-V M 6 16 - 3.2 - - 0.45 3 - 2
GN 605-M6-20-V M 6 20 - 3.2 - - 0.45 3 - 3
GN 605-M6-25-V M 6 25 - 3.2 - - 0.45 3 - 4
GN 605-M8-10-V M 8 10 - 4.5 - - 0.5 4 - 2
GN 605-M8-12-V M 8 12 - 4.5 - - 0.5 4 - 3
GN 605-M8-20-V M 8 20 - 4.5 - - 0.5 4 - 5
GN 605-M8-25-V M 8 25 - 4.5 - - 0.5 4 - 7
GN 605-M8-30-V M 8 30 - 4.5 - - 0.5 4 - 8
GN 605-M10-12-V M 10 12 - 6 - - 0.6 5 - 4
GN 605-M10-16-V M 10 16 - 6 - - 0.6 5 - 6
GN 605-M10-20-V M 10 20 - 6 - - 0.6 5 - 8
GN 605-M10-25-V M 10 25 - 6 - - 0.6 5 - 10
GN 605-M10-35-V M 10 35 - 6 - - 0.6 5 - 15
GN 605-M12-16-V M 12 16 - 7.2 - - 0.75 6 - 8
GN 605-M12-20-V M 12 20 - 7.2 - - 0.75 6 - 11
GN 605-M12-30-V M 12 30 - 7.2 - - 0.75 6 - 19
GN 605-M12-40-V M 12 40 - 7.2 - - 0.75 6 - 25
GN 605-M16-20-V M 16 20 - 10.7 - - 1 8 - 20
GN 605-M16-25-V M 16 25 - 10.7 - - 1 8 - 27
GN 605-M16-35-V M 16 35 - 10.7 - - 1 8 - 40
GN 605-M16-50-V M 16 50 - 10.7 - - 1 8 - 59
GN 605-M4-6-VR M 4 6 - 2 - - 0.5 2 - 1
GN 605-M4-10-VR M 4 10 - 2 - - 0.5 2 - 1
GN 605-M4-16-VR M 4 16 - 2 - - 0.5 2 - 1
GN 605-M5-8-VR M 5 8 - 2.5 - - 0.6 2.5 - 1
GN 605-M5-12-VR M 5 12 - 2.5 - - 0.6 2.5 - 1
GN 605-M5-20-VR M 5 20 - 2.5 - - 0.6 2.5 - 2
GN 605-M6-10-VR M 6 10 - 3.2 - - 0.45 3 - 1
GN 605-M6-16-VR M 6 16 - 3.2 - - 0.45 3 - 2
GN 605-M6-20-VR M 6 20 - 3.2 - - 0.45 3 - 3
GN 605-M6-25-VR M 6 25 - 3.2 - - 0.45 3 - 4
GN 605-M8-10-VR M 8 10 - 4.5 - - 0.5 4 - 2
GN 605-M8-12-VR M 8 12 - 4.5 - - 0.5 4 - 3
GN 605-M8-20-VR M 8 20 - 4.5 - - 0.5 4 - 5
GN 605-M8-25-VR M 8 25 - 4.5 - - 0.5 4 - 7
GN 605-M8-30-VR M 8 30 - 4.5 - - 0.5 4 - 8
GN 605-M10-12-VR M 10 12 - 6 - - 0.6 5 - 4
GN 605-M10-16-VR M 10 16 - 6 - - 0.6 5 - 6
GN 605-M10-20-VR M 10 20 - 6 - - 0.6 5 - 8
GN 605-M10-25-VR M 10 25 - 6 - - 0.6 5 - 10
GN 605-M10-35-VR M 10 35 - 6 - - 0.6 5 - 15
GN 605-M12-16-VR M 12 16 - 7.2 - - 0.75 6 - 8
GN 605-M12-20-VR M 12 20 - 7.2 - - 0.75 6 - 11
GN 605-M12-30-VR M 12 30 - 7.2 - - 0.75 6 - 19
GN 605-M12-40-VR M 12 40 - 7.2 - - 0.75 6 - 25
GN 605-M16-20-VR M 16 20 - 10.7 - - 1 8 - 20
GN 605-M16-25-VR M 16 25 - 10.7 - - 1 8 - 27
GN 605-M16-35-VR M 16 35 - 10.7 - - 1 8 - 40
GN 605-M16-50-VR M 16 50 - 10.7 - - 1 8 - 59
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Типы

  • Тип A: цельносферический шарик
  • Тип B: шарик с плоским срезом
  • Тип V: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VR: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Сталь

  • Винт
  • Закалённый
  • Чернение
  • Шарик
  • Закалённый
  • Гладкий
Вариант исполнения из нержавеющей стали

Типы

  • Тип AN: цельносферический шарик
  • Тип BN: шарик с плоским срезом
  • Тип VN: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VRN: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Винт

Нержавеющая сталь AISI 304

Шарик

Нержавеющая сталь AISI 440C

Закалённый

Информация

Винты с шаровым наконечником GN 605 с цельносферическим шариком (типы A / AN) используются в видах применения, где требуется шариковый точечный контакт.

Подвижный шарик с плоской гранью (типы B / BN) позволяет зажимать или создавать опору непараллельным поверхностям.

Шарик типов V / VR / VN / VRN может поворачиваться максимально на 9° для обеспечения сохранения крепления на плоском участке шарика.

Мелкая резьба улучшает самофиксацию и обеспечивает более точную регулировку.

По запросу

  • Винты с шаровым наконечником с пластиковым цельносферическим шариком (Тип AK)

Техническая информация

Вопрос о продукции

Спросите о серии GN 605 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 444 — Откидные болты

DIN 444

Откидные болты

Сталь / нержавеющая сталь

Сталь
DIN 444-NI — Откидные болты

DIN 444-NI

Откидные болты

Сталь / нержавеющая сталь

Нержавеющая сталь
DIN 6332 — Установочные винты без головки

DIN 6332

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Чернение
DIN 6332-NI — Установочные винты без головки

DIN 6332-NI

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Нержавеющая сталь
DIN 6332-ZB — Установочные винты без головки

DIN 6332-ZB

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Оцинкованная, воронёная пассивированная
DIN 6379 — Шпильки

DIN 6379

Шпильки

для гаек для Т-образных пазов

Шпильки
GN 14580.5-BN — Винты с головкой под торцевой ключ

GN 14580.5-BN

Винты с головкой под торцевой ключ

Сталь / нержавеющая сталь, с низкопрофильной головкой, с внутренним шестигранником

Сталь
GN 14580.5-NI — Винты с головкой под торцевой ключ

GN 14580.5-NI

Винты с головкой под торцевой ключ

Сталь / нержавеющая сталь, с низкопрофильной головкой, с внутренним шестигранником

Нержавеющая сталь

Артикул модели

GN 605 — Винты с шаровым наконечником

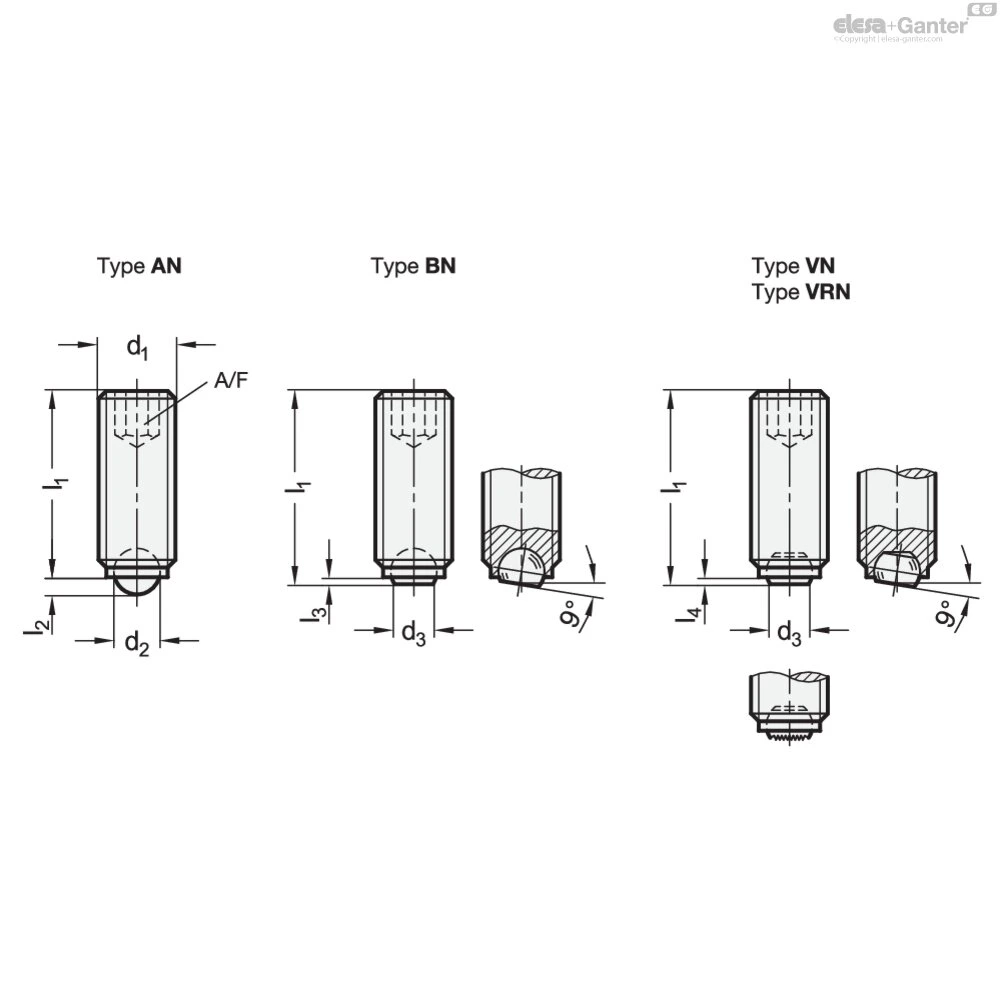

Чертёж GN 605
