GN 586.1-M30

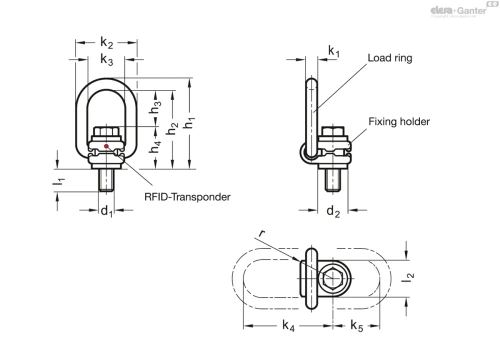

Технические характеристики — Грузовые петли (поворотные)
- d1
- M 30
- d2
- 60
- h1
- 170
- h2
- 147
- h3
- 67
- h4
- 80
- k1
- 22.5
- k2
- 103
- k3
- 65
- k4
- 151
- k5
- 80
- l1
- 49
- l2
- 60
- r
- 67
- A/F 1
- 46
- A/F 2
- 17
- Момент затяжки в Н·м
- 500
- Номинальная нагрузка в т
- 6.70
- Weight (in g)
- 3060
- Вес (г)
- 3 060
Характеристики
Грузовые петли
Сталь WNr. № 1.6541
- кованые
- отпуск с сохранением прочности на разрыв
- Электромагнитная прочная, на 100 % испытанная согласно стандарту EN 1677
- пластиковое покрытие розового цвета
Фиксатор
- кованые
- отпуск с сохранением прочности на разрыв
- электромагнитные испытания всех изделий на прочность
- пластиковое покрытие розового цвета
Болт
Сталь высокопрочная, отпущенная
Обработка поверхности: покрытие Delta Tone
Втулка
Сталь
гальваническая оцинковка
Информация
Грузовые петли GN 586.1 складываются, поворачиваются и выдерживают полную расчётную нагрузку во всех предусмотренных направлениях.
Они имеют высокую несущую способность и прошли испытания на соответствие нормам безопасности (коэффициент прочности 4).
Значения расчётной нагрузки, указанные в таблице, наносятся также на крепёжные болты грузовых петель. Они соответствуют наиболее сильным нагрузкам, которые могут действовать в данных направлениях.
Грузовые петли GN 586.1 соответствуют требованиям Директивы 2006/42/ЕС о безопасности машин и оборудования и прошли соответствующие испытания (BG).
RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.
Данная модель петель заменяет собой предыдущую (GN 586).
Техническая информация
| Метод крепления |  |  |  |  |  |  |  |  | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Количество | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 и 4 | 3 и 4 | 3 и 4 |
| Угол наклона | 0° | 90° | 0° | 90° | 0° до 45 | 45° до 60° | Асимм. | 0° t до 45° | 45° до 60° | Асимм. |
| Фактор | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 10 | 0.90 t | 0.90 t | 1.80 t | 1.80 t | 1.3 t | 0.90 t | 0.90 t | 1.90 t | 1.35 t | 0.90 t |
| M 12 | 1.35 t | 1.35 t | 2.70 t | 1.90 t | 1.90 t | 1.35 t | 1.35 t | 2.84 t | 2.00 t | 1.35 t |
| M 16 | 2.00 t | 2.00 t | 4.00 t | 2.80 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t |
| M 20 | 3.50 t | 3.50 t | 7.00 t | 4.90 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t |
| M 24 | 4.50 t | 4.50 t | 9.00 t | 6.30 t | 6.30 t | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t |
| M 30 | 6.70 t | 6.70 t | 13.40 t | 9.40 t | 9.50 t | 6.70 t | 6.70 t | 14.1 t | 10.00 t | 6.70 t |
Указания по безопасности
Выше указаны значения максимальной нагрузки в метрических тоннах, действующей на грузовую петлю GN 586.1, зафиксированную и развёрнутую в направлении нагрузки.
Сама грузовая петля GN 586.1 не должна быть изогнутой и должна быть развёрнута под прямым углом к проушине.
После вкручивания крепёжного болта проушина должна свободно вращаться на нем на 360°. Разрешается использовать только болты с шестигранными головками, поставляемые вместе с грузовыми петлями.
Грузовая петля должна двигаться свободно, не цепляясь краями.
Перед приложением нагрузки петля и болт должны быть повернуты в направлении нагрузки. Значение допустимой нагрузки зависит от положения петли. Грузовые петли не предназначены для частого вращения под нагрузкой.
Указанными значениями нагрузки можно руководствоваться, только если болт вкручен в стальной компонент на длину, равную полутора номинальным диаметрам его резьбы, имеет минимальную прочность 37 кгс/мм2 и используется при температуре окружающей среды от –40 до +100 °С. Информация о несущей способности компонентов при других температурах предоставляется по запросу.
Инструкции по эксплуатации с более подробной информацией и техническими условиями включены в каждый комплект поставки (см. также информацию на сайте www.elesa-ganter.com).
