Серия GN 586.1

GN 586.1

Грузовые петли (поворотные)

Таблица (PDF)

GN 586.1

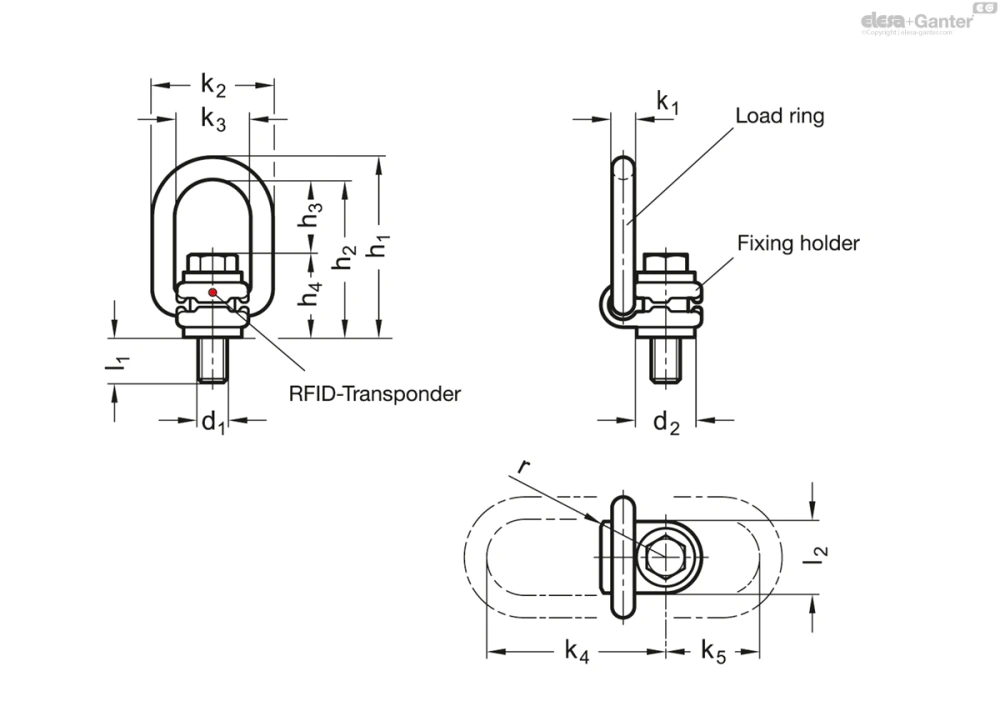

Таблица моделей — Грузовые петли (поворотные)

Артикул	d₁	d₂	h₁	h₂	h₃	h₄	k₁	k₂	k₃	k₄	k₅	l₁	l₂	r	A/F 1	A/F 2	Момент затяжки в Н·м	Номинальная нагрузка в т	Вес (г)
GN 586.1-M8	M 8	24	87	75	40	35	12	52	34	75	45	11	30	32	13	5	30	0.63	260
GN 586.1-M10	M 10	24	87	75	39	36	12	52	34	75	45	15	30	32	17	6	60	0.90	280
GN 586.1-M12	M 12	26	87	75	38	37	12	52	34	75	45	18	32	32	19	8	100	1.35	310
GN 586.1-M16	M 16	30	99	85	39	46	13.5	56	38	86	47	22	34.5	38	24	10	150	2.00	500
GN 586.1-M20	M 20	45	127	110	55	55	16.5	82	54	113	64	32	50	48	30	12	250	3.50	1200
GN 586.1-M24	M 24	45	143	125	67	58	18	82	54	130	78	37	50	48	36	14	400	4.50	1370
GN 586.1-M30	M 30	60	170	147	67	80	22.5	103	65	151	80	49	60	67	46	17	500	6.70	3060

3D-модель Технические данные (PDF)

Характеристики

Грузовые петли

Сталь WNr. № 1.6541

кованые

отпуск с сохранением прочности на разрыв

Электромагнитная прочная, на 100 % испытанная согласно стандарту EN 1677

пластиковое покрытие розового цвета

Фиксатор

кованые

отпуск с сохранением прочности на разрыв

электромагнитные испытания всех изделий на прочность

пластиковое покрытие розового цвета

Болт

Сталь высокопрочная, отпущенная

Обработка поверхности: покрытие Delta Tone

Втулка

Сталь

гальваническая оцинковка

Информация

Грузовые петли GN 586.1 складываются, поворачиваются и выдерживают полную расчётную нагрузку во всех предусмотренных направлениях.

Они имеют высокую несущую способность и прошли испытания на соответствие нормам безопасности (коэффициент прочности 4).

Значения расчётной нагрузки, указанные в таблице, наносятся также на крепёжные болты грузовых петель. Они соответствуют наиболее сильным нагрузкам, которые могут действовать в данных направлениях.

Грузовые петли GN 586.1 соответствуют требованиям Директивы 2006/42/ЕС о безопасности машин и оборудования и прошли соответствующие испытания (BG).

RFID-метка помогает безошибочно отследить каждый компонент и определить его характеристики – например, при плановом осмотре.

Данная модель петель заменяет собой предыдущую (GN 586).

Руководство по эксплуатации GN586.1

Техническая информация

Метод крепления
Количество	1	1	2	2	2	2	2	3 и 4	3 и 4	3 и 4
Угол наклона	0°	90°	0°	90°	0° до 45	45° до 60°	Асимм.	0° t до 45°	45° до 60°	Асимм.
Фактор	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 10	0.90 t	0.90 t	1.80 t	1.80 t	1.3 t	0.90 t	0.90 t	1.90 t	1.35 t	0.90 t
M 12	1.35 t	1.35 t	2.70 t	1.90 t	1.90 t	1.35 t	1.35 t	2.84 t	2.00 t	1.35 t
M 16	2.00 t	2.00 t	4.00 t	2.80 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 20	3.50 t	3.50 t	7.00 t	4.90 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 24	4.50 t	4.50 t	9.00 t	6.30 t	6.30 t	4.50 t	4.50 t	9.50 t	6.75 t	4.50 t
M 30	6.70 t	6.70 t	13.40 t	9.40 t	9.50 t	6.70 t	6.70 t	14.1 t	10.00 t	6.70 t

Указания по безопасности

Выше указаны значения максимальной нагрузки в метрических тоннах, действующей на грузовую петлю GN 586.1, зафиксированную и развёрнутую в направлении нагрузки.

Сама грузовая петля GN 586.1 не должна быть изогнутой и должна быть развёрнута под прямым углом к проушине.

После вкручивания крепёжного болта проушина должна свободно вращаться на нем на 360°. Разрешается использовать только болты с шестигранными головками, поставляемые вместе с грузовыми петлями.

Грузовая петля должна двигаться свободно, не цепляясь краями.

Перед приложением нагрузки петля и болт должны быть повернуты в направлении нагрузки. Значение допустимой нагрузки зависит от положения петли. Грузовые петли не предназначены для частого вращения под нагрузкой.

Указанными значениями нагрузки можно руководствоваться, только если болт вкручен в стальной компонент на длину, равную полутора номинальным диаметрам его резьбы, имеет минимальную прочность 37 кгс/мм² и используется при температуре окружающей среды от –40 до +100 °С. Информация о несущей способности компонентов при других температурах предоставляется по запросу.

Инструкции по эксплуатации с более подробной информацией и техническими условиями включены в каждый комплект поставки (см. также информацию на сайте www.elesa-ganter.com).
