Серия GN 58

GN 58-RT

Чашеобразные магниты

с раззенкованным отверстием

красный цвет, лакированная

Таблица (PDF)

Исполнения серии GN 58

GN 58-RT

Чашеобразные магниты

с раззенкованным отверстием

GN 58-ZB

Чашеобразные магниты

с раззенкованным отверстием

GN 58-RT

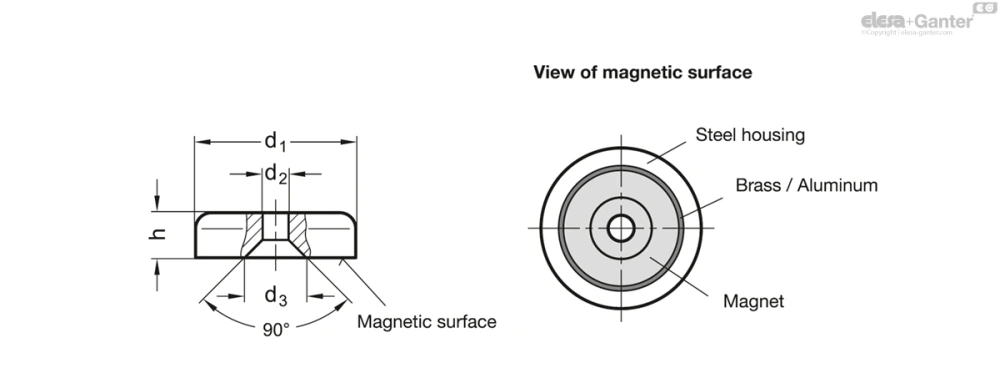

Таблица моделей — Чашеобразные магниты

Артикул	d_1Nominal dimension	d_1Actual dimension	d₂	d₃	h	Номинальная сила сцепления в Н	Вес (г)
GN 58-AN-19-RT	19	19.1 ±0.5	3.7	8.7	7.5 ±0.3	30	21
GN 58-AN-29-RT	29	28.6 ±1	4.8	10.5	8.5 ±0.5	40	52
GN 58-AN-38-RT	38	38.1 ±1	4.8	10.5	10.5 ±0.3	80	83

3D-модель Технические данные (PDF)

Характеристики

Корпус

Сталь

Материал магнита

AlNiCo AN

Алюминий, никель, кобальт

Отделка

оцинкованный ZB

термостойкость до 200 °C

красный цвет, лакированная RT

термостойкость до 180 °C

Информация

Чашеобразные магниты GN 58 объединены со стальным корпусом и изоляцией из латуни / алюминия в систему, обеспечивающую защиту и усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.

Во избежание ослабления магнитных свойств крепёжные винты должны быть изготовлены из немагнитного материала, такого как, например, нержавеющая сталь, латунь или пластмасса.

Для упрощения работы и во избежание размагничивания магнитную поверхность магнита защищает пластина из оцинкованного железа в процессе хранения и транспортировки.
