Магниты удерживающие

дискообразные, с внутренней резьбой

Таблица (PDF)

GN 50.5

Таблица моделей — Магниты удерживающие

Артикул	d₁	d₂	d₃	h	t	Номинальная сила сцепления в Н	Вес (г)
GN 50.5-ND-10	10 ±0,1	M 3	4.5	4.5 ±0,1	1.5	19	2
GN 50.5-ND-13	13 ±0,1	M 3	4.5	4.5 ±0,1	1.5	40	4
GN 50.5-ND-16	16 ±0,1	M 3	6	4.5 ±0,1	1.5	75	6
GN 50.5-ND-20	20 ±0,1	M 4	6	6 ±0,1	2.5	105	13
GN 50.5-ND-25	25 ±0,1	M 4	4.5	7 ±0,2	3	160	24
GN 50.5-ND-32	32 ±0,1	M 5	5.5	7 ±0,2	3	330	40
GN 50.5-ND-40	40 ±0,1	M 5	10.5	8 ±0,2	6	500	74
GN 50.5-ND-47	47 +0.2/-0.1	M 8	6.8	9.2 +0,2/-0,3	6	740	103
GN 50.5-ND-50	50 ±0,1	M 8	10.5	10 ±0,2	5.5	800	140
GN 50.5-ND-63	63 ±0,1	M 10	11.7	14 ±0,2	8.5	1100	330
GN 50.5-ND-75	75 -0.3/-0.5	M 10	11.7	15 ±0,2	8.5	1750	479

3D-модель Технические данные (PDF)

Характеристики

Корпус

Оцинкованная сталь

Материал магнита

NdFeB ND

Неодим, железо, бор

Термостойкость до 80 °C

Пластиковая крышка

Технополимер (полиамид PA)

Информация

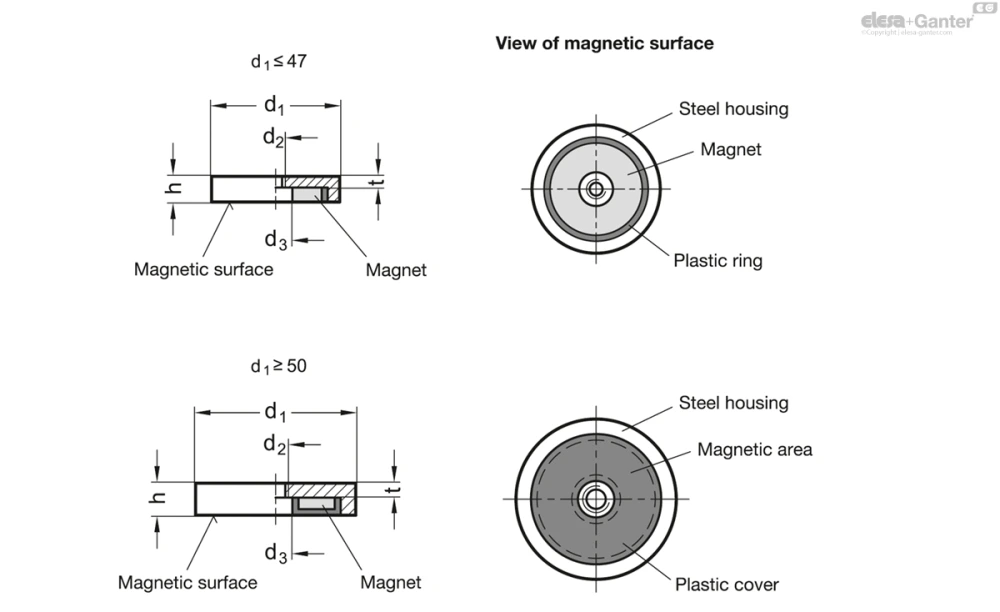

Удерживающие магниты GN 50.5 объединены со стальным корпусом, пластмассовым кольцом и пластиковой крышкой в систему, обеспечивающую защиту и усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.

Для диаметра d₁ ≥ 50 рабочая поверхность покрывается сплошной пластиковой крышкой.

Во избежание ослабления магнитных свойств крепёжные винты должны быть изготовлены из немагнитного материала, такого как, например, нержавеющая сталь, латунь или пластмасса.
