Серия GN 50.4
GN 50.4
Магниты удерживающие
дискообразные, с отверстием или внутренней резьбой
с отверстием
Исполнения серии GN 50.4
Изображения

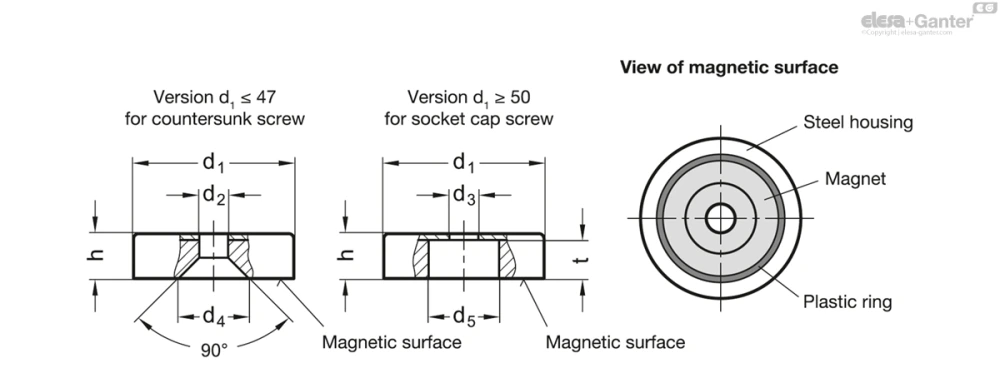

Схемы
GN 50.4
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 50.4-HF-16-4,5-3,5 | 16 ±0.1 | 4.5 +0.2/-0.1 | 3.5 | - | 7 | - | - | 14 | 5 | |
| GN 50.4-HF-20-6-4,3 | 20 ±0.1 | 6 +0.2/-0.1 | 4.3 | - | 10 | - | - | 27 | 9 | |
| GN 50.4-HF-25-7-5,5 | 25 ±0.1 | 7 +0.3/-0.2 | 5.5 | - | 12 | - | - | 36 | 17 | |
| GN 50.4-HF-32-7-5,5 | 32 ±0.1 | 7 +0.3/-0.2 | 5.5 | - | 12 | - | - | 72 | 30 | |
| GN 50.4-HF-40-8-5,5 | 40 +0.2/-0.1 | 8 +0.4/-0.2 | 5.5 | - | 13 | - | - | 90 | 53 | |
| GN 50.4-HF-50-10-8,5 | 50 +0.2/-0.1 | 10 +0.5/-0.2 | - | 8.5 | - | 22 | 8.5 | 180 | 84 | |
| GN 50.4-HF-57-11-6,5 | 57 +0.2/-0.1 | 11 +0.5/-0.2 | - | 6.5 | - | 24 | 9 | 230 | 130 | |
| GN 50.4-HF-63-14-6,5 | 63 +0.3/-0.1 | 14 +0.5/-0.2 | - | 6.5 | - | 24 | 12 | 290 | 197 | |
| GN 50.4-HF-80-10-6,5 | 80 +0.3/-0.1 | 10 +0.5/-0.2 | - | 6.5 | - | 32 | 8 | 450 | 235 | |
| GN 50.4-HF-80-18-6,5 | 80 +0.3/-0.1 | 18 +0.5/-0.2 | - | 6.5 | - | 11.5 | 15 | 540 | 458 | |
| GN 50.4-HF-83-18-10,5 | 83 +0.3/-0.1 | 18 +0.5/-0.2 | - | 10.5 | - | 32 | 15 | 600 | 444 | |
| GN 50.4-HF-100-22-10,5 | 100 +0.5/-0.1 | 22 +0.5/-0.2 | - | 10.5 | - | 34 | 18 | 680 | 815 | |
| GN 50.4-ND-10-4,5-2,6 | 10 ±0.1 | 4.5 | 2.6 | - | 5.2 | - | - | 19 | 2 | |
| GN 50.4-ND-13-4,5-3,5 | 13 ±0.1 | 4.5 | 3.5 | - | 6.6 | - | - | 40 | 4 | |
| GN 50.4-ND-16-4,5-3,5 | 16 ±0.1 | 4.5 ±0.1 | 3.5 | - | 6.6 | - | - | 75 | 6 | |
| GN 50.4-ND-20-6-4,5 | 20 ±0.1 | 6 ±0.1 | 4.5 | - | 9.3 | - | - | 105 | 13 | |
| GN 50.4-ND-25-7-4,5 | 25 ±0.1 | 7 ±0.2 | 4.5 | - | 9 | - | - | 160 | 25 | |
| GN 50.4-ND-32-7-5,5 | 32 ±0.1 | 7 ±0.2 | 5.5 | - | 11 | - | - | 310 | 42 | |
| GN 50.4-ND-40-8-5,5 | 40 ±0.1 | 8 ±0.2 | 5.5 | - | 10.3 | - | - | 500 | 77 | |
| GN 50.4-ND-47-9,2-8,5 | 47 +0.2/-0.1 | 9.2 ±0.2 | 8.5 | - | 17.3 | - | - | 740 | 97 | |
| GN 50.4-SC-16-4,5-3,5 | 16 ±0.1 | 4.5 ±0.1 | 3.5 | - | 6.6 | - | - | 57 | 6 | |
| GN 50.4-SC-20-6-4,5 | 20 ±0.1 | 6 ±0.1 | 4.5 | - | 9.3 | - | - | 81 | 13 | |
| GN 50.4-SC-25-7-4,5 | 25 ±0.1 | 7 ±0.1 | 4.5 | - | 9 | - | - | 105 | 25 | |
| GN 50.4-SC-32-7-5,5 | 32 ±0.1 | 7 ±0.1 | 5.5 | - | 11 | - | - | 235 | 40 | |
| GN 50.4-SC-40-8-5,5 | 40 ±0.1 | 8 ±0.1 | 5.5 | - | 10.3 | - | - | 540 | 75 |
Характеристики
Корпус
Оцинкованная сталь
Материалы магнита
Вариант с отверстием
Магнитотвёрдый феррит HF
термостойкость до 200 °C
NdFeB ND
Неодим, железо, бор
термостойкость до 80 °C
SmCo SC
Самарий, кобальт
термостойкость до 280 °C
Вариант с внутренней резьбой
Магнитотвёрдый феррит HF
термостойкость до 200 °C
Информация
Удерживающие магниты GN 50.4 представляют собой экранированную магнитную систему.
Во избежание ослабления магнитных свойств (силы сцепления), крепёжные винты должны быть изготовлены из немагнитного материала (немагнитопроводящего).
