Серия GN 57.5
GN 57.5-B
Магниты удерживающие
Неодим, железо, бор, со внутренней резьбой, с резиновой оболочкой
С 2 внутренними резьбами
Исполнения серии GN 57.5
Изображения
Схемы

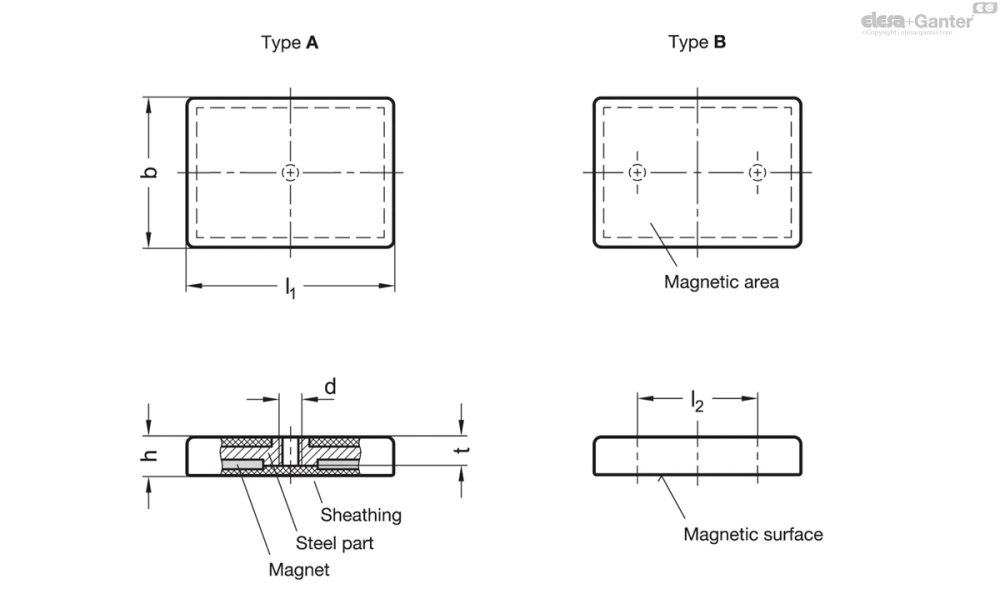

GN 57.5-B
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 57.5-22,5-35-M4-B-SW | 22.5 | 35 | M 4 | 6 | 17 | 4 | 75 | 22 | |
| GN 57.5-22,5-35-M4-B-WS | 22.5 | 35 | M 4 | 6 | 17 | 4 | 75 | 22 | |
| GN 57.5-22,5-55-M4-B-SW | 22.5 | 55 | M 4 | 6 | 30 | 4 | 120 | 33 | |
| GN 57.5-22,5-55-M4-B-WS | 22.5 | 55 | M 4 | 6 | 30 | 4 | 120 | 33 | |
| GN 57.5-22,5-75-M4-B-SW | 22.5 | 75 | M 4 | 6 | 50 | 4 | 195 | 46 | |
| GN 57.5-22,5-75-M4-B-WS | 22.5 | 75 | M 4 | 6 | 50 | 4 | 195 | 46 | |
| GN 57.5-45-59-M5-B-SW | 45 | 59 | M 5 | 8.5 | 27 | 4.5 | 240 | 81 | |
| GN 57.5-45-59-M5-B-WS | 45 | 59 | M 5 | 8.5 | 27 | 4.5 | 240 | 81 | |
| GN 57.5-45-74-M6-B-SW | 45 | 74 | M 6 | 8.5 | 36 | 4.5 | 360 | 104 | |
| GN 57.5-45-74-M6-B-WS | 45 | 74 | M 6 | 8.5 | 36 | 4.5 | 360 | 104 | |
| GN 57.5-45-110-M6-B-SW | 45 | 110 | M 6 | 8.5 | 68 | 4.5 | 530 | 157 | |
| GN 57.5-45-110-M6-B-WS | 45 | 110 | M 6 | 8.5 | 68 | 4.5 | 530 | 157 |
Характеристики
Типы
- Тип A: с 1 внутренней резьбой
- Тип B: с 2 внутренними резьбами
Магнит
NdFeB
Неодим, железо, бор
Рабочая температура до 80 °C
Стальная деталь
Оцинкованный
Резиновая оболочка
Термопластичный эластомер (TPE)
- Чёрный SW
- Белый WS
- Твёрдость по Шору по шкале А: ок. 80
Информация
Удерживающие магниты GN 57.5 с резиновой оболочкой образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на обрезиненной магнитной поверхности.
Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
Аксессуары
По запросу
- Другие цвета
- Другой показатель твёрдости по Шору
