Серия GN 52.1
GN 52.1
Магниты удерживающие
стержневые, без отверстия, с допустимым отклонением или без такового
Магниты удерживающие
Изображения

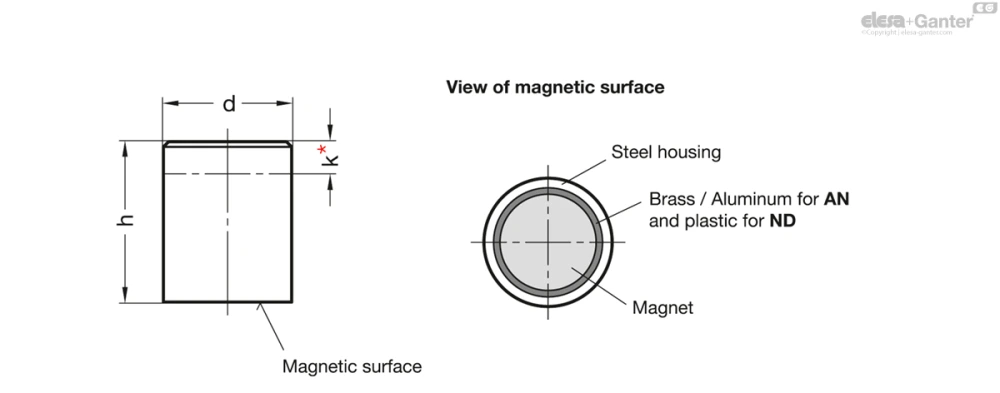

Схемы
GN 52.1
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|
| GN 52.1-AN-6-1 | 6 | 20 | 12 | 2 | 5 | |
| GN 52.1-AN-8-1 | 8 | 20 | 11 | 4 | 8 | |
| GN 52.1-AN-10-1 | 10 | 20 | 10 | 8.5 | 12 | |
| GN 52.1-AN-13-1 | 13 | 20 | 8 | 12 | 19 | |
| GN 52.1-AN-16-1 | 16 | 20 | 6 | 20 | 60 | |
| GN 52.1-AN-20-1 | 20 | 25 | 5 | 40 | 58 | |
| GN 52.1-AN-25-1 | 25 | 35 | 13 | 60 | 125 | |
| GN 52.1-AN-32-1 | 32 | 40 | 9 | 160 | 220 | |
| GN 52.1-AN-40-1 | 40 | 50 | 10 | 240 | 440 | |
| GN 52.1-AN-50-1 | 50 | 60 | 10 | 400 | 813 | |
| GN 52.1-AN-63-1 | 63 | 65 | 10 | 660 | 1306 | |
| GN 52.1-AN-6-2 | 6 | 10 | 2 | 2 | 2 | |
| GN 52.1-AN-8-2 | 8 | 12 | 3 | 4 | 5 | |
| GN 52.1-AN-10-2 | 10 | 16 | 6 | 8.5 | 10 | |
| GN 52.1-AN-13-2 | 13 | 18 | 6 | 12 | 18 | |
| GN 52.1-AN-16-2 | 16 | 20 | 6 | 20 | 30 | |
| GN 52.1-AN-20-2 | 20 | 25 | 5 | 40 | 57 | |
| GN 52.1-AN-25-2 | 25 | 30 | 7 | 60 | 106 | |
| GN 52.1-AN-32-2 | 32 | 35 | 4 | 160 | 187 | |
| GN 52.1-AN-40-2 | 40 | 45 | 5 | 240 | 390 | |
| GN 52.1-AN-50-2 | 50 | 50 | - | 400 | 639 | |
| GN 52.1-AN-63-2 | 63 | 60 | 5 | 660 | 1175 | |
| GN 52.1-ND-4-1 | 4 | 20 | 15 | 2.5 | 2 | |
| GN 52.1-ND-5-1 | 5 | 20 | 15 | 4.5 | 4 | |
| GN 52.1-ND-6-1 | 6 | 20 | 15 | 6 | 5 | |
| GN 52.1-ND-8-1 | 8 | 20 | 15 | 12 | 8 | |
| GN 52.1-ND-10-1 | 10 | 20 | 15 | 24 | 12 | |
| GN 52.1-ND-13-1 | 13 | 20 | 15 | 60 | 21 | |
| GN 52.1-ND-16-1 | 16 | 20 | 15 | 90 | 31 | |
| GN 52.1-ND-20-1 | 20 | 25 | 18 | 135 | 61 | |
| GN 52.1-ND-25-1 | 25 | 35 | 27 | 190 | 133 | |
| GN 52.1-ND-32-1 | 32 | 40 | 32 | 340 | 249 | |
| GN 52.1-ND-4-2 | 4 | 10 | 7 | 2.5 | 1 | |
| GN 52.1-ND-5-2 | 5 | 10 | 6 | 4.5 | 1 | |
| GN 52.1-ND-6-2 | 6 | 10 | 5 | 6 | 2 | |
| GN 52.1-ND-8-2 | 8 | 12 | 7 | 12 | 4 | |
| GN 52.1-ND-10-2 | 10 | 16 | 11 | 24 | 9 | |
| GN 52.1-ND-13-2 | 13 | 18 | 13 | 60 | 18 | |
| GN 52.1-ND-16-2 | 16 | 20 | 15 | 90 | 31 | |
| GN 52.1-ND-20-2 | 20 | 25 | 18 | 135 | 60 | |
| GN 52.1-ND-25-2 | 25 | 30 | 22 | 190 | 115 | |
| GN 52.1-ND-32-2 | 32 | 35 | 27 | 340 | 218 |
Характеристики
Идентификационный номер
- № 1: допуск d = ±0.1
- № 2: допуск d = h6
Корпус
Сталь
- Артикул № 1: оцинкованный
- Артикул № 2: бесцветный
Материалы магнита
AlNiCo AN
Алюминий, никель, кобальт
термостойкость до 450 °C
NdFeB ND
Неодим, железо, бор
термостойкость до 80 °C
Информация
Удерживающие магниты GN 52.1 объединены со стальным корпусом и изоляцией из латуни / алюминия или пластмассы в систему, обеспечивающую защиту и усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.
Удерживающие магниты легко крепить посредством запрессовки, усаживания или фиксации клеем.
