Серия GN 251.6
GN 251.6
Установочные болты
с удерживающим магнитом
Установочные болты
Изображения

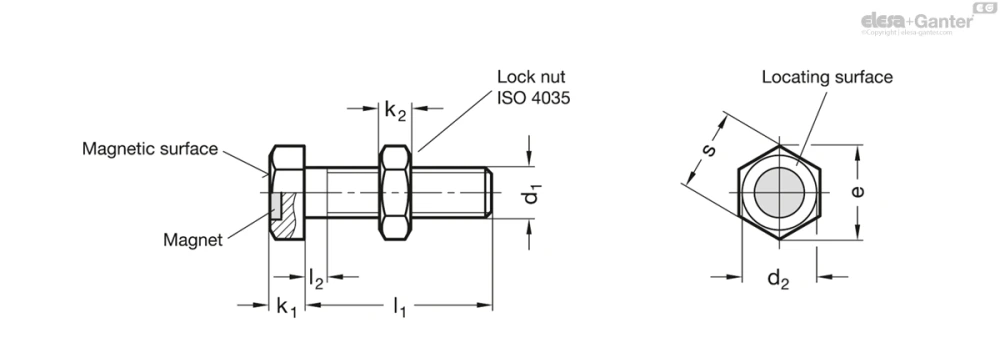

Схемы
GN 251.6
Таблица моделей — Установочные болты
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 251.6-M6-12-ND | M 6 | 12 | 10 | 11 | 4 - 0.5 | 3.2 | 3 | 10 | 25 | 5 | |
| GN 251.6-M6-16-ND | M 6 | 16 | 10 | 11 | 4 - 0.5 | 3.2 | 3 | 10 | 25 | 6 | |
| GN 251.6-M6-20-ND | M 6 | 20 | 10 | 11 | 4 - 0.5 | 3.2 | 3 | 10 | 25 | 7 | |
| GN 251.6-M6-25-ND | M 6 | 25 | 10 | 11 | 4 - 0.5 | 3.2 | 3 | 10 | 25 | 8 | |
| GN 251.6-M6-30-ND | M 6 | 30 | 10 | 11 | 4 - 0.5 | 3.2 | 3 | 10 | 25 | 10 | |
| GN 251.6-M8-16-ND | M 8 | 16 | 13 | 14.4 | 5.3 -0.5 | 4 | 3.7 | 13 | 50 | 11 | |
| GN 251.6-M8-20-ND | M 8 | 20 | 13 | 14.4 | 5.3 -0.5 | 4 | 3.7 | 13 | 50 | 12 | |
| GN 251.6-M8-25-ND | M 8 | 25 | 13 | 14.4 | 5.3 -0.5 | 4 | 3.7 | 13 | 50 | 15 | |
| GN 251.6-M8-30-ND | M 8 | 30 | 13 | 14.4 | 5.3 -0.5 | 4 | 3.7 | 13 | 50 | 17 | |
| GN 251.6-M8-40-ND | M 8 | 40 | 13 | 14.4 | 5.3 -0.5 | 4 | 3.7 | 13 | 50 | 21 | |
| GN 251.6-M10-20-ND | M 10 | 20 | 17 | 17.8 | 6.4 -0.5 | 5 | 4.5 | 17 | 75 | 24 | |
| GN 251.6-M10-25-ND | M 10 | 25 | 17 | 17.8 | 6.4 -0.5 | 5 | 4.5 | 17 | 75 | 27 | |
| GN 251.6-M10-30-ND | M 10 | 30 | 17 | 17.8 | 6.4 -0.5 | 5 | 4.5 | 17 | 75 | 31 | |
| GN 251.6-M10-40-ND | M 10 | 40 | 17 | 17.8 | 6.4 -0.5 | 5 | 4.5 | 17 | 75 | 37 | |
| GN 251.6-M10-50-ND | M 10 | 50 | 17 | 17.8 | 6.4 -0.5 | 5 | 4.5 | 17 | 75 | 43 | |
| GN 251.6-M12-25-ND | M 12 | 25 | 19 | 20 | 7.5 -1 | 6 | 5.2 | 19 | 110 | 40 | |
| GN 251.6-M12-30-ND | M 12 | 30 | 19 | 20 | 7.5 -1 | 6 | 5.2 | 19 | 110 | 45 | |
| GN 251.6-M12-40-ND | M 12 | 40 | 19 | 20 | 7.5 -1 | 6 | 5.2 | 19 | 110 | 54 | |
| GN 251.6-M12-50-ND | M 12 | 50 | 19 | 20 | 7.5 -1 | 6 | 5.2 | 19 | 110 | 62 | |
| GN 251.6-M12-60-ND | M 12 | 60 | 19 | 20 | 7.5 -1 | 6 | 5.2 | 19 | 110 | 71 | |
| GN 251.6-M16-30-ND | M 16 | 30 | 24 | 26.8 | 10 -1 | 8 | 6 | 24 | 145 | 86 | |
| GN 251.6-M16-40-ND | M 16 | 40 | 24 | 26.8 | 10 -1 | 8 | 6 | 24 | 145 | 100 | |
| GN 251.6-M16-50-ND | M 16 | 50 | 24 | 26.8 | 10 -1 | 8 | 6 | 24 | 145 | 117 | |
| GN 251.6-M16-60-ND | M 16 | 60 | 24 | 26.8 | 10 -1 | 8 | 6 | 24 | 145 | 133 | |
| GN 251.6-M16-80-ND | M 16 | 80 | 24 | 26.8 | 10 -1 | 8 | 6 | 24 | 145 | 165 |
Характеристики
Шестигранный винт
Сталь
- Класс материала 5.8
- Оцинкованный, синий пассивированный
Шестигранные гайки
Сталь
- Класс материала 04
- Оцинкованный, синий пассивированный
Материал магнита
NdFeB ND
Неодим, железо, бор
Термостойкость до 80 °C
Информация
Установочные болты GN 251.6 с удерживающими магнитами объединяют магнит со стальным корпусом в форме шестигранного винта в систему, обеспечивающую защиту и усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.
Установочные болты с удерживающим магнитом могут использоваться в качестве упоров для заготовки, которые также удерживают заготовку на месте вместе со встроенным магнитом.
Контргайка (входит в комплект) может быть использована для крепления стопорного винта после размещения.
