Серия GN 57.3
GN 57.3-A
Магниты удерживающие
Неодим, железо, бор, с резьбовым стержнем, с резиновой оболочкой
С 1 резьбовым стержнем
Исполнения серии GN 57.3
Изображения
Схемы

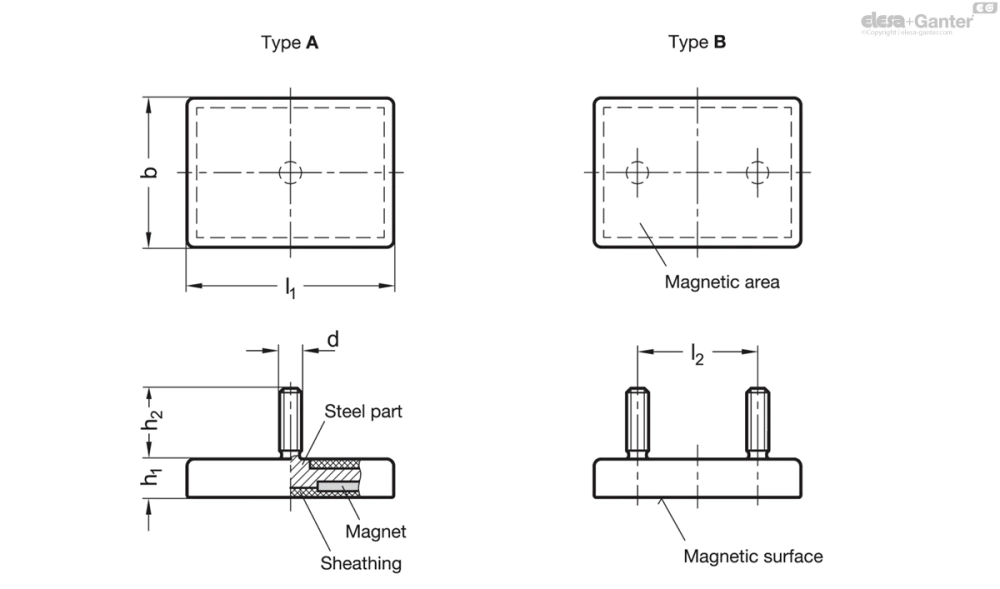

GN 57.3-A
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 57.3-22,5-35-M4-A-SW | 22.5 | 35 | M 4 | 6 | 6 | 93 | 22 | |
| GN 57.3-22,5-35-M4-A-WS | 22.5 | 35 | M 4 | 6 | 6 | 93 | 22 | |
| GN 57.3-22,5-55-M4-A-SW | 22.5 | 55 | M 4 | 6 | 6 | 140 | 33 | |
| GN 57.3-22,5-55-M4-A-WS | 22.5 | 55 | M 4 | 6 | 6 | 140 | 33 | |
| GN 57.3-22,5-75-M4-A-SW | 22.5 | 75 | M 4 | 6 | 6 | 205 | 46 | |
| GN 57.3-22,5-75-M4-A-WS | 22.5 | 75 | M 4 | 6 | 6 | 205 | 46 | |
| GN 57.3-45-59-M6-A-SW | 45 | 59 | M 6 | 8.5 | 15 | 240 | 86 | |
| GN 57.3-45-59-M6-A-WS | 45 | 59 | M 6 | 8.5 | 15 | 240 | 86 | |
| GN 57.3-45-74-M8-A-SW | 45 | 74 | M 8 | 8.5 | 15 | 360 | 111 | |
| GN 57.3-45-74-M8-A-WS | 45 | 74 | M 8 | 8.5 | 15 | 360 | 111 | |
| GN 57.3-45-110-M8-A-SW | 45 | 110 | M 8 | 8.5 | 15 | 530 | 163 | |
| GN 57.3-45-110-M8-A-WS | 45 | 110 | M 8 | 8.5 | 15 | 530 | 163 |
Характеристики
Типы
- Тип A: с 1 резьбовым стержнем
- Тип B: с 2 резьбовыми стержнями
Магнит
NdFeB
Неодим, железо, бор
Рабочая температура до 80 °C
Стальная деталь
оцинкованный
Оболочка
Термопластичный полиуретан (TPE)
- Черный SW
- белый WS
- Твердость по Шору по шкале А: ок. 80
Информация
Удерживающие магниты GN 57.3 с резиновой оболочкой образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на обрезиненной магнитной поверхности.
Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
Аксессуары
По запросу
- другие цвета
- Другие показатели твердости по Шору
