Серия GN 57.2

GN 57.2-B

Магниты удерживающие

прямоугольные, с резиновой оболочкой

с 2 внутренними резьбами

Таблица (PDF)

Исполнения серии GN 57.2

GN 57.2-A

Магниты удерживающие

прямоугольные, с резиновой оболочкой

GN 57.2-B

Магниты удерживающие

прямоугольные, с резиновой оболочкой

GN 57.2-D

Магниты удерживающие

прямоугольные, с резиновой оболочкой

GN 57.2-B

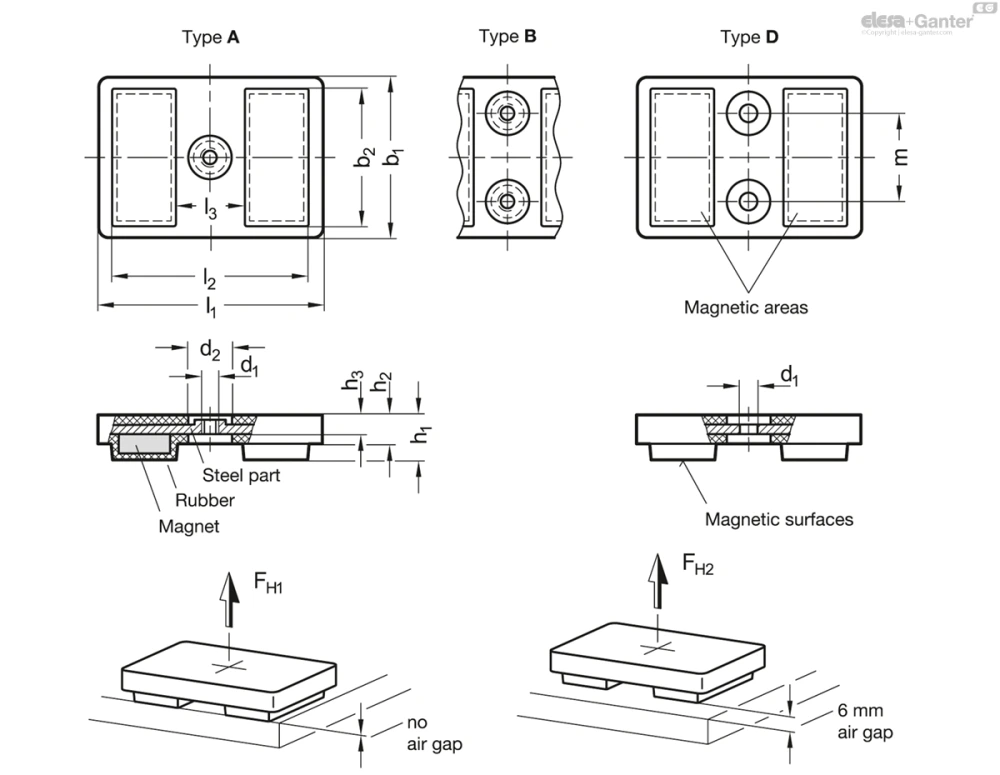

Таблица моделей — Магниты удерживающие

Артикул	l₁	d₁	b₁	b₂	d₂	h₁	h₂	h₃	l₂	l₃	m	Номинальные магнитные сил FH1, Н (воздушный промежуток отсутствует)	Номинальные магнитные силы FH1, Н (воздушный промежуток 6 мм)	Вес (г)	В корзину
GN 57.2-HF-70-M5-B-SW	70	M 5	50	43.5	12	13	8	6	61.5	20.5	27.5	45	11	125
GN 57.2-ND-70-M5-B-SW	70	M 5	50	43.5	12	13	8	6	61.5	20.5	27.5	290	72	149

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с 1 внутренней резьбой

Тип B: с 2 внутренними резьбами

Тип D: с 2 отверстиями

Стальная деталь

оцинкованный

Материалы магнита

Магнитотвёрдый феррит HF

термостойкость до 200 °C

NdFeB ND

Неодим, железо, бор

термостойкость до 80 °C

Резиновая оболочка

Эластомер (TPE)

Твёрдость по Шору A ≈ 50 (магнитная поверхность)

Твёрдость по Шору A ≈ 90 (монтажная поверхность)

Черный SW

Информация

Удерживающие магниты GN 57.2 с резиновой оболочкой образуют систему вместе со стальной деталью, являющейся крайне прочной, обеспечивающей защиту магнита, повышающей глубину его воздействия и оптимально концентрирующей магнитный поток на прорезиненных магнитных поверхностях.

Это обеспечивает удобство использования данных магнитов на поверхностях, которые могут иметь толстые лакокрасочные покрытия или обладать скруглённой или неровной формой.

Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
