Серия GN 57.1
GN 57.1-B
Магниты удерживающие
Неодим, железо, бор (NdFeB), со внутренней резьбой, с резиновой оболочкой
С 2 внутренними резьбами
Исполнения серии GN 57.1
Изображения

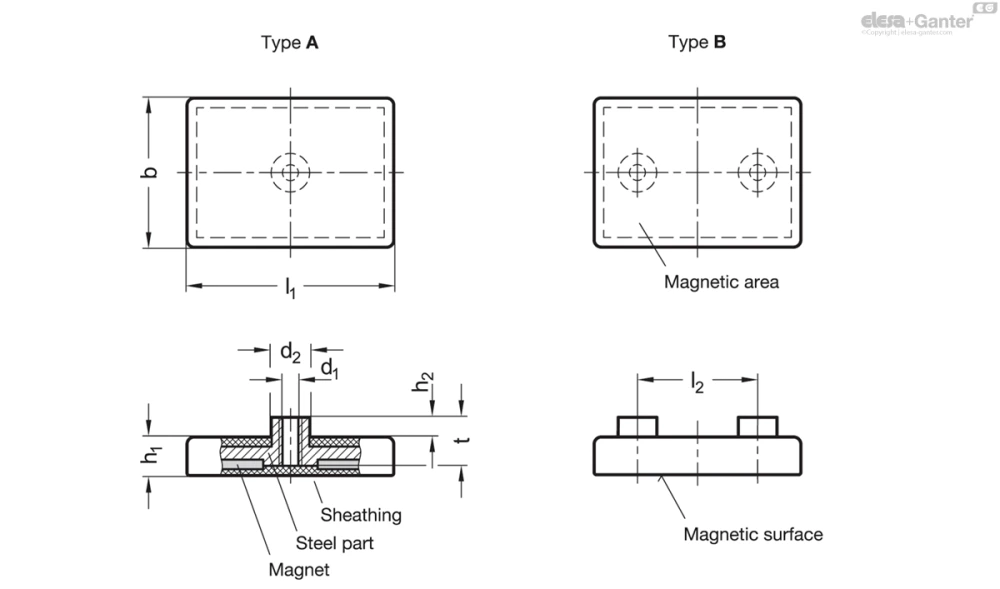

Схемы
GN 57.1-B
Таблица моделей — Магниты удерживающие
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 57.1-22,5-35-M4-B-SW | 22.5 | 35 | M 4 | 8 | 6 | 5 | 17 | 6 | 93 | 25 | |
| GN 57.1-22,5-35-M4-B-WS | 22.5 | 35 | M 4 | 8 | 6 | 5 | 17 | 6 | 93 | 25 | |
| GN 57.1-22,5-55-M4-B-SW | 22.5 | 55 | M 4 | 8 | 6 | 5 | 30 | 6 | 140 | 35 | |
| GN 57.1-22,5-55-M4-B-WS | 22.5 | 55 | M 4 | 8 | 6 | 5 | 30 | 6 | 140 | 35 | |
| GN 57.1-22,5-75-M4-B-SW | 22.5 | 75 | M 4 | 8 | 6 | 5 | 50 | 6 | 205 | 50 | |
| GN 57.1-22,5-75-M4-B-WS | 22.5 | 75 | M 4 | 8 | 6 | 5 | 50 | 6 | 205 | 50 | |
| GN 57.1-31-43-M4-B-SW | 31 | 43 | M 4 | 10 | 6 | 1 | 25 | 4.5 | 146 | 60 | |
| GN 57.1-31-43-M4-B-WS | 31 | 43 | M 4 | 10 | 6 | 1 | 25 | 4.5 | 146 | 60 | |
| GN 57.1-45-59-M5-B-SW | 45 | 59 | M 5 | 10 | 8.5 | 6.2 | 27 | 9 | 240 | 90 | |
| GN 57.1-45-59-M5-B-WS | 45 | 59 | M 5 | 10 | 8.5 | 6.2 | 27 | 9 | 240 | 90 | |
| GN 57.1-45-74-M5-B-SW | 45 | 74 | M 5 | 10 | 8.5 | 6.2 | 36 | 9 | 360 | 113 | |
| GN 57.1-45-74-M5-B-WS | 45 | 74 | M 5 | 10 | 8.5 | 6.2 | 36 | 9 | 360 | 113 | |
| GN 57.1-45-110-M6-B-SW | 45 | 110 | M 6 | 10 | 8.5 | 6.2 | 68 | 9 | 530 | 161 | |
| GN 57.1-45-110-M6-B-WS | 45 | 110 | M 6 | 10 | 8.5 | 6.2 | 68 | 9 | 530 | 161 |
Характеристики
Типы
- Тип A: с 1 внутренней резьбой
- Тип B: с 2 внутренними резьбами
Магнит
NdFeB
Неодим, железо, бор
Рабочая температура до 80 °C
Стальная деталь
оцинкованный
Оболочка
Термопластичный полиуретан (TPE)
- Черный SW
- белый WS
- Твердость по Шору по шкале А: ок. 80
Информация
Удерживающие магниты с резиновой оболочкой GN 57.1 образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на прорезиненной магнитной поверхности.
Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
Аксессуары
По запросу
- другие цвета
- Другие показатели твердости по Шору
