Серия GN 55.1

GN 55.1-SC

Необработанные магниты

дискообразные, с отверстием или фаской

Самарий, кобальт

Таблица (PDF)

Исполнения серии GN 55.1

GN 55.1-HF

Необработанные магниты

дискообразные, с отверстием или фаской

GN 55.1-ND

Необработанные магниты

дискообразные, с отверстием или фаской

GN 55.1-SC

Необработанные магниты

дискообразные, с отверстием или фаской

GN 55.1-SC

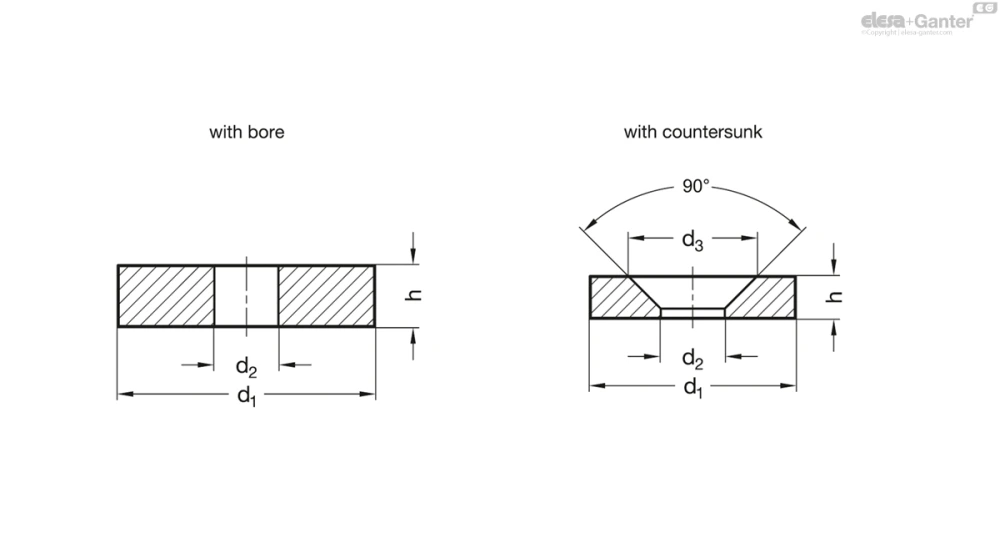

Таблица моделей — Необработанные магниты

Артикул	d₁±0.1	d₂±0.1	h ±0.1	d₃	Номинальная сила сцепления в Н	Вес (г)
GN 55.1-SC-15-8-3,5	15	8	3.5	-	23	4
GN 55.1-SC-18-8-4	18	8	4	-	31	7
GN 55.1-SC-24-11-4	24	11	4	-	51	12
GN 55.1-SC-32-10,5-4	32	10.5	4	-	77	27
GN 55.1-SC-12-3,5-3	12	3.5	3	6.7 ±0.4	15	2
GN 55.1-SC-15-4,5-3,5	15	4.5	3.5	9.3 +1	21	4
GN 55.1-SC-18-4,5-4	18	4.5	4	9 +1	30	8
GN 55.1-SC-24-5,5-4	24	5.5	4	11.5 ±0.5	56	13
GN 55.1-SC-32-5,5-4	32	5.5	4	11.5 ±0.5	72	25

3D-модель Технические данные (PDF)

Характеристики

Материалы магнита

SmCo SC

Самарий, кобальт

Гладкий

термостойкость до 350 °C

NdFeB ND

Неодим, железо, бор

никелированный

Термостойкость до 80 °C

Магнитотвёрдый феррит HF

Гладкий

термостойкость до 250 °C

Информация

Необработанные магниты GN 55.1 представляют собой неэкранированные дискообразные магниты.

Их можно легко и надежно закрепить с помощью отверстия или зенковки. В том случае, если подходящие Удерживающие магниты / магнитные системы отсутствуют, необработанные магниты могут использоваться в комбинации с соответствующими удерживающими конструкциями для создания высокоспециализированных магнитных систем.

Без воздушного зазора отдельные необработанные магниты всегда имеют более низкую силу сцепления, чем магнитная система, в которой экранирование и магнитное отражение чрезвычайно увеличивают силу, действующую на поверхность сцепления. В зависимости от ширины воздушного зазора между магнитом и сопрягающей деталью, отдельные необработанные магниты, в отличие от магнитных систем, могут иметь значительно более высокие силы сцепления.
