Серия GN 55.1
GN 55.1-HF
Необработанные магниты
дискообразные, с отверстием или фаской
Магнитотвёрдый феррит
Исполнения серии GN 55.1
Изображения

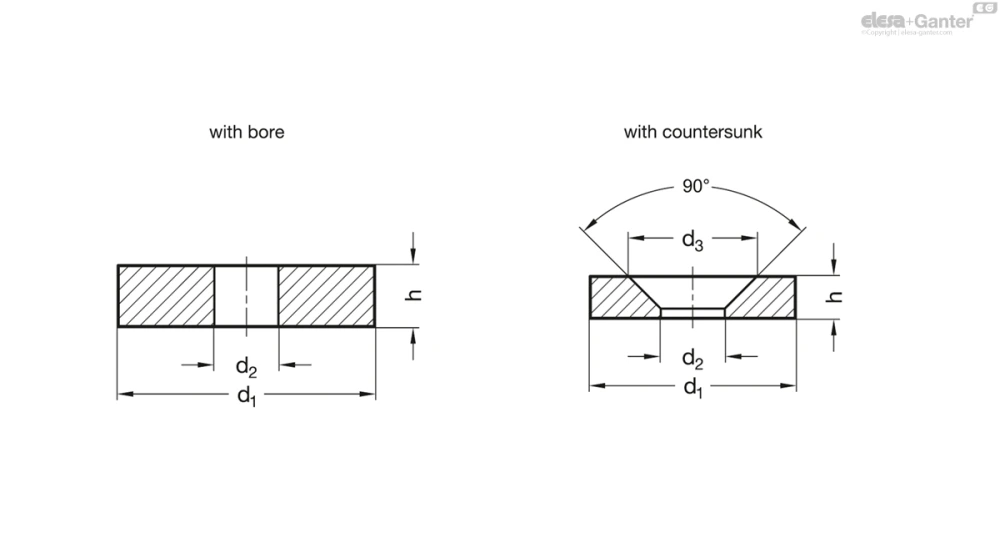

Схемы
GN 55.1-HF
Таблица моделей — Необработанные магниты
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 55.1-HF-19,8-10-4,3 | 19.8 ±0.2 | 10 ±0.2 | 4.3 | - | 5 | 5 | |
| GN 55.1-HF-20-6,5-5 | 20 ±0.1 | 6.5 ±0.2 | 5 | - | 5.5 | 7 | |
| GN 55.1-HF-26-15-3,8 | 26 ±0.4 | 15 ±0.3 | 3.8 | - | 6.5 | 6 | |
| GN 55.1-HF-32-12,2-8 | 32 ±0.2 | 12.2 +1 | 8 | - | 15.5 | 26 | |
| GN 55.1-HF-35,5-6,5-9,5 | 35.5 ±0.7 | 6.5 ±0.3 | 9.5 | - | 20 | 44 | |
| GN 55.1-HF-36-18-8 | 36 ±0.3 | 18 ±0.5 | 8 | - | 17 | 35 | |
| GN 55.1-HF-40-19-7,5 | 40 ±0.8 | 19 ±0.4 | 7.5 | - | 26 | 36 | |
| GN 55.1-HF-45-22-8,5 | 45 ±0.8 | 22 ±0.4 | 8.5 | - | 28 | 51 | |
| GN 55.1-HF-55-24-8 | 55 ±1.1 | 24 ±0.5 | 8 | - | 30 | 74 | |
| GN 55.1-HF-55-24-12 | 55 ±1.1 | 24 ±0.5 | 12 | - | 35 | 125 | |
| GN 55.1-HF-70-15-15 | 70 ±1.2 | 15 ±0.5 | 15 | - | 75 | 265 | |
| GN 55.1-HF-72-32-8 | 72 ±0.2 | 32±0.5 | 8 | - | 32 | 126 | |
| GN 55.1-HF-72-32-15 | 72 ±1.2 | 32 ±0.5 | 15 | - | 53 | 235 | |
| GN 55.1-HF-86-34-18 | 86 ±1.2 | 34 ±0.5 | 18 | - | 106 | 410 | |
| GN 55.1-HF-102-51-20 | 102 ±0.2 | 51 ±1 | 20 | - | 145 | 588 | |
| GN 55.1-HF-13,6-3,5-3,9 | 13.6 ±0.3 | 3.5 ±0.1 | 3.9 | 6.5 +1.5 | 2.5 | 2 | |
| GN 55.1-HF-17,2-4,1-5,3 | 17.2 ±0.3 | 4.1 +0.4 | 5.3 | 9.5 +0.5 | 5 | 6 | |
| GN 55.1-HF-21,8-5,5-6 | 21.8 ±0.4 | 5.5 ±0.2 | 6 | 11.5 +1 | 8.5 | 10 | |
| GN 55.1-HF-28-5,5-6 | 28 ±0.5 | 5.5 ±0.3 | 6 | 11.5 +1 | 13 | 17 | |
| GN 55.1-HF-31-5,3-15 | 31 ±0.8 | 5.3 ±0.3 | 15 | 12.5 +1.8 | 24 | 73 | |
| GN 55.1-HF-35,5-5,5-6,5 | 35.5 ±0.8 | 5.5 ±0.2 | 6.5 | 12.5 +1 | 18 | 30 |
Характеристики
Материалы магнита
SmCo SC
Самарий, кобальт
Гладкий
термостойкость до 350 °C
NdFeB ND
Неодим, железо, бор
никелированный
Термостойкость до 80 °C
Магнитотвёрдый феррит HF
Гладкий
термостойкость до 250 °C
Информация
Необработанные магниты GN 55.1 представляют собой неэкранированные дискообразные магниты.
Их можно легко и надежно закрепить с помощью отверстия или зенковки. В том случае, если подходящие Удерживающие магниты / магнитные системы отсутствуют, необработанные магниты могут использоваться в комбинации с соответствующими удерживающими конструкциями для создания высокоспециализированных магнитных систем.
Без воздушного зазора отдельные необработанные магниты всегда имеют более низкую силу сцепления, чем магнитная система, в которой экранирование и магнитное отражение чрезвычайно увеличивают силу, действующую на поверхность сцепления. В зависимости от ширины воздушного зазора между магнитом и сопрягающей деталью, отдельные необработанные магниты, в отличие от магнитных систем, могут иметь значительно более высокие силы сцепления.
По запросу
- Другие размеры SC, HF
- Цинковое или никелированное покрытие SC
- Другие размеры и форма ND
- термостойкость до 220 °C ND
- С клейкой прокладкой ND
- Цинковое или позолоченное покрытие ND
