Серия GN 55.1
GN 55.1-ND
Необработанные магниты
дискообразные, с отверстием или фаской
Неодим, железо, бор
Исполнения серии GN 55.1
Изображения

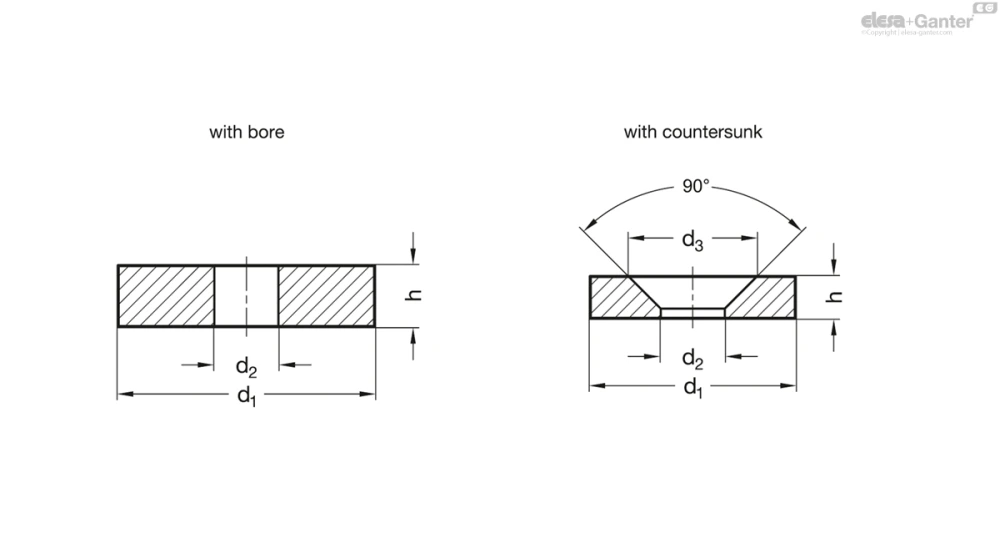

Схемы
GN 55.1-ND
Таблица моделей — Необработанные магниты
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 55.1-ND-6-2-3 | 6 ±0.1 | 2 ±0.1 | 3 | - | 4.5 | 1 | |
| GN 55.1-ND-8-4,5-3 | 8 ±0.1 | 4.5 ±0.1 | 3 | - | 5.5 | 1 | |
| GN 55.1-ND-10-4,5-3 | 10 ±0.1 | 4.5 ±0.1 | 3 | - | 12 | 1 | |
| GN 55.1-ND-12-4,5-3 | 12 ±0.1 | 4.5 ±0.1 | 3 | - | 18 | 2 | |
| GN 55.1-ND-15-6-3,5 | 15 ±0.1 | 6 ±0.1 | 3.5 | - | 25 | 4 | |
| GN 55.1-ND-19,8-4,2-10 | 19.8 ±0.1 | 4.2 ±0.1 | 10 | - | 88 | 22 | |
| GN 55.1-ND-20,8-14,8-6 | 20.8 ±0.1 | 14.8 ±0.1 | 6 | - | 55 | 7 | |
| GN 55.1-ND-22-16,5-6 | 22 ±0.1 | 16.5 ±0.1 | 6 | - | 49 | 7 | |
| GN 55.1-ND-24-9,5-4 | 24 ±0.1 | 9.5 ±0.1 | 4 | - | 68 | 11 | |
| GN 55.1-ND-32-10,5-2 | 32 ±0.2 | 10.5 ±0.2 | 2 | - | 42 | 12 | |
| GN 55.1-ND-35-19-4,5 | 35 ±0.1 | 19 ±0.2 | 4.5 | - | 110 | 23 | |
| GN 55.1-ND-38-12-4 | 38 ±0.1 | 12 ±0.1 | 4 | - | 110 | 45 | |
| GN 55.1-ND-40-12,5-4 | 40 ±0.1 | 12.5 ±0.1 | 4 | - | 126 | 35 | |
| GN 55.1-ND-48-15-5 | 48 ±0.2 | 15 ±0.1 | 5 | - | 165 | 83 | |
| GN 55.1-ND-56-15-6 | 56 ±0.2 | 15 ±0.1 | 6 | - | 230 | 137 | |
| GN 55.1-ND-8-2,6-3 | 8 ±0.1 | 2.6 ±0.1 | 3 | 5.2 | 7 | 1 | |
| GN 55.1-ND-10-3,5-3 | 10 ±0.1 | 3.5 ±0.1 | 3 | 6.6 | 11 | 1 | |
| GN 55.1-ND-12-3,5-3 | 12 ±0.1 | 3.5 ±0.1 | 3 | 6.6 | 18 | 3 | |
| GN 55.1-ND-15-4,5-3,5 | 15 ±0.1 | 4.5 ±0.1 | 3.5 | 9.3 | 29 | 4 | |
| GN 55.1-ND-17-4,5-5 | 17 ±0.1 | 4.5 ±0.1 | 5 | 9.3 | 50 | 8 | |
| GN 55.1-ND-18-4,5-4 | 18 ±0.1 | 4.5 ±0.1 | 4 | 9.3 | 41 | 7 | |
| GN 55.1-ND-24-5,5-4 | 24 ±0.1 | 5.5 ±0.1 | 4 | 11.5 | 66 | 14 | |
| GN 55.1-ND-40-11,5-4 | 40 ±0.1 | 11.5 ±0.5 | 4 | 17.5 | 130 | 34 |
Характеристики
Материалы магнита
SmCo SC
Самарий, кобальт
Гладкий
термостойкость до 350 °C
NdFeB ND
Неодим, железо, бор
никелированный
Термостойкость до 80 °C
Магнитотвёрдый феррит HF
Гладкий
термостойкость до 250 °C
Информация
Необработанные магниты GN 55.1 представляют собой неэкранированные дискообразные магниты.
Их можно легко и надежно закрепить с помощью отверстия или зенковки. В том случае, если подходящие Удерживающие магниты / магнитные системы отсутствуют, необработанные магниты могут использоваться в комбинации с соответствующими удерживающими конструкциями для создания высокоспециализированных магнитных систем.
Без воздушного зазора отдельные необработанные магниты всегда имеют более низкую силу сцепления, чем магнитная система, в которой экранирование и магнитное отражение чрезвычайно увеличивают силу, действующую на поверхность сцепления. В зависимости от ширины воздушного зазора между магнитом и сопрягающей деталью, отдельные необработанные магниты, в отличие от магнитных систем, могут иметь значительно более высокие силы сцепления.
По запросу
- Другие размеры SC, HF
- Цинковое или никелированное покрытие SC
- Другие размеры и форма ND
- термостойкость до 220 °C ND
- С клейкой прокладкой ND
- Цинковое или позолоченное покрытие ND
