Серия GN 5336

GN 5336-D

Лепестковые ручки

Алюминий

со сквозным резьбовым отверстием

Таблица (PDF)

Исполнения серии GN 5336

GN 5336-A

Лепестковые ручки

Алюминий

GN 5336-C

Лепестковые ручки

Алюминий

GN 5336-D

Лепестковые ручки

Алюминий

GN 5336-E

Лепестковые ручки

Алюминий

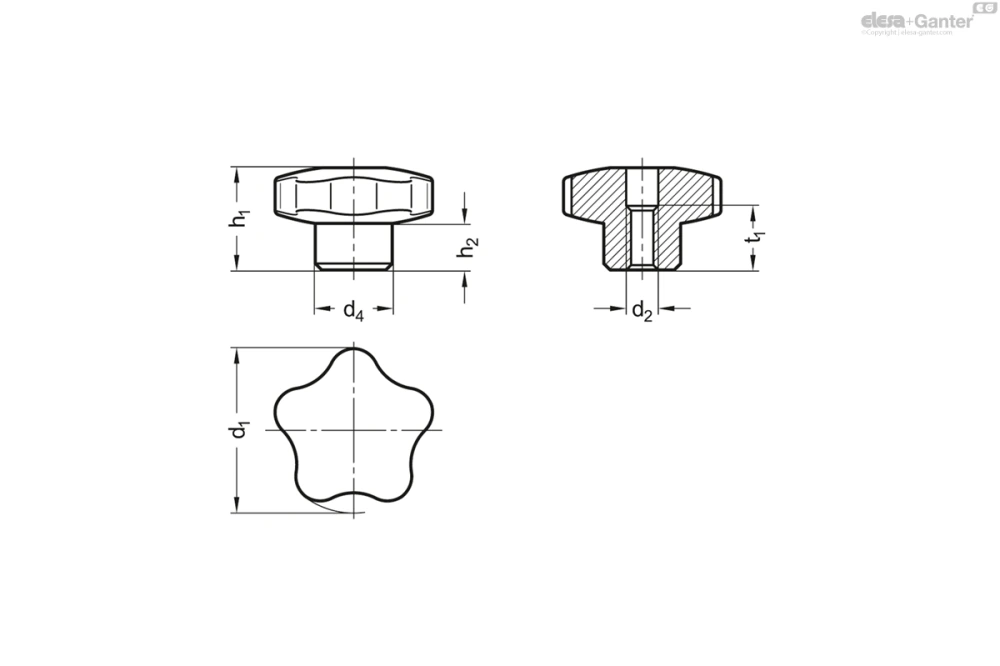

GN 5336-D

Таблица моделей — Лепестковые ручки

Артикул	d₁	d_2Thread	d₄	h₁-1	h₂≈	t_1min.	t₂	Вес (г)
GN 5336-40-M8-D-MT	40	M 8	14	25	12.5	15	13	28
GN 5336-40-M8-D-PL	40	M 8	14	25	12.5	15	13	28
GN 5336-50-M10-D-MT	50	M 10	18.5	32.5	16	18	16	40
GN 5336-50-M10-D-PL	50	M 10	18.5	32.5	16	18	16	40
GN 5336-60-M12-D-MT	60	M 12	20.5	40	20	22	20	95
GN 5336-60-M12-D-PL	60	M 12	20.5	40	20	22	20	95
GN 5336-70-M16-D-MT	70	M 16	25.5	46	23	28	20	153
GN 5336-70-M16-D-PL	70	M 16	25.5	46	23	28	20	153

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без отверстия (без механической обработки)
Тип C: с глухим отверстием H7
Тип D: со сквозным резьбовым отверстием
Тип E: с глухим резьбовым отверстием

Алюминий

Матовая отделка (шероховатая) MT

Выцветы не видны

Полированная поверхность PL

(только тип C / D / E)

Информация

Лепестковые ручки GN 5336 изготавливаются прессованием, в результате чего получается очень плотная структура с высокой прочностью и гладкой поверхностью.

Оригинальный дизайн компании ELESA s.p.a., в настоящее время изделие изготавливается из металла с разрешения компании
