Серия GN 5335

GN-5335

Лепестковые ручки из нержавеющей стали

Нержавеющая сталь AISI 303 (A1)

с резьбовой шпилькой

Таблица (PDF)

Исполнения серии GN 5335

GN 5335

Лепестковые ручки из нержавеющей стали

Нержавеющая сталь AISI 303 (A1)

GN-5335

Лепестковые ручки из нержавеющей стали

Нержавеющая сталь AISI 303 (A1)

GN-5335

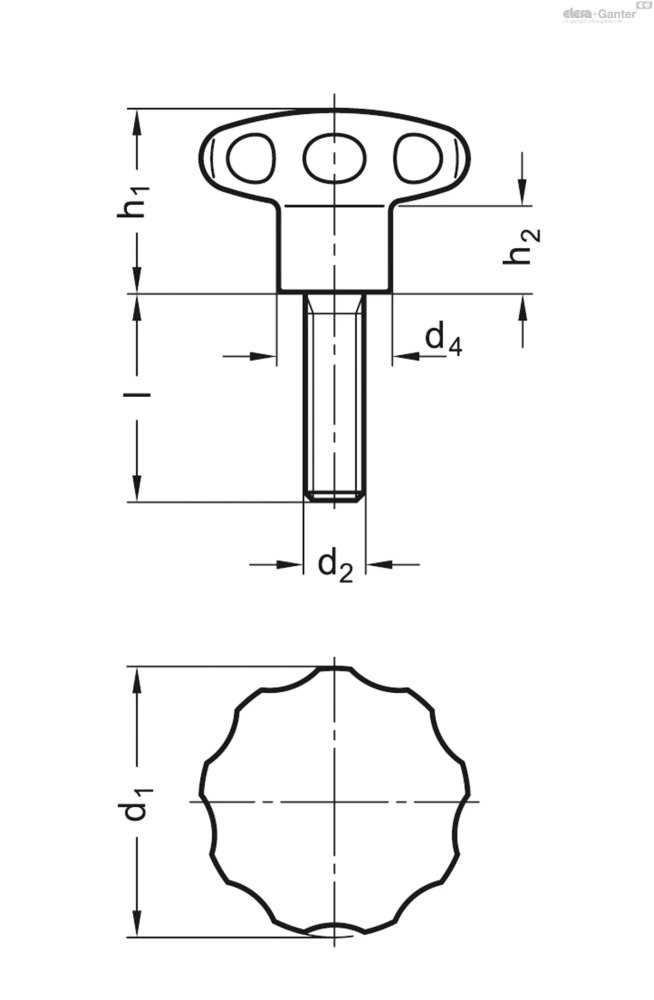

Таблица моделей — Лепестковые ручки из нержавеющей стали

Артикул	d₁	d₂	l	d₄	h₁	h₂	Вес (г)
GN 5335-40-M8-16	40	M 8	16	18	30.5	15	150
GN 5335-40-M8-20	40	M 8	20	18	30.5	15	144
GN 5335-40-M8-25	40	M 8	25	18	30.5	15	150
GN 5335-50-M10-20	50	M 10	20	21	34	17	245
GN 5335-50-M10-25	50	M 10	25	21	34	17	247
GN 5335-50-M10-30	50	M 10	30	21	34	17	270
GN 5335-60-M12-25	60	M 12	25	25	39	18	420
GN 5335-60-M12-30	60	M 12	30	25	39	18	426
GN 5335-60-M12-40	60	M 12	40	25	39	18	441

3D-модель Технические данные (PDF)

Характеристики

Вариант с внутренней резьбой:

Типы

Тип A: без отверстия

Тип E: с глухим резьбовым отверстием

Тип D: со сквозным резьбовым отверстием

Тип C: с глухим отверстием H7 без резьбы

Нержавеющая сталь AISI 303

матовая отделка, дробеструйная обработка

полированная поверхность PL (только типы D и E)

Вариант со шпилькой:

Нержавеющая сталь AISI 303

матовая отделка, дробеструйная обработка

Информация

Лепестковые ручки GN 5335 из нержавеющей стали специально разработаны для применения в пищевой промышленности. Гладкая и герметичная поверхность, а также большие радиусы изгиба соответствуют требованиям гигиенических стандартов.
