Серия GN 5334
GN-5334
Лепестковые ручки
Нержавеющая сталь
с резьбовой шпилькой, нержавеющая сталь AISI 304
Исполнения серии GN 5334
Изображения
Схемы

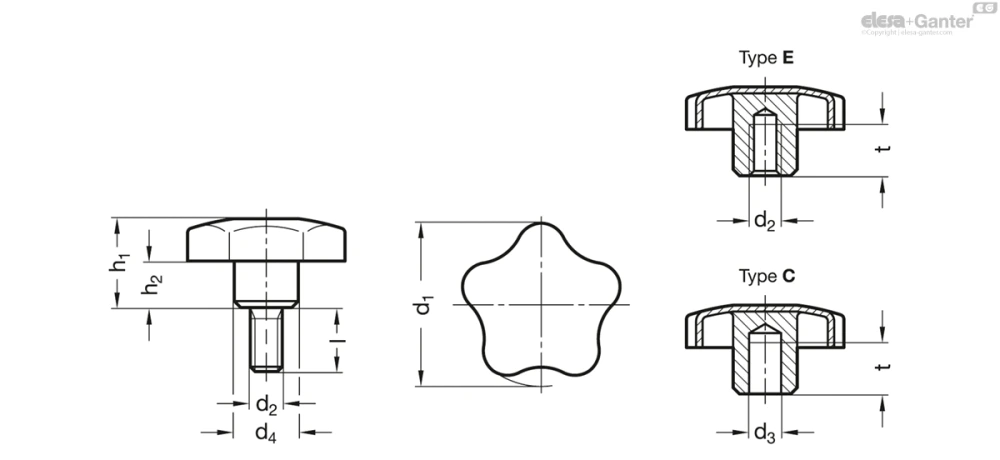

GN-5334
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 5334-32-M6-16 | 32 | M 6 | 16 | 12 | 21 | 10 | 32 | |
| GN 5334-32-M6-20 | 32 | M 6 | 20 | 12 | 21 | 10 | 33 | |
| GN 5334-32-M6-30 | 32 | M 6 | 30 | 12 | 21 | 10 | 35 | |
| GN 5334-40-M8-20 | 40 | M 8 | 20 | 14 | 24 | 12 | 49 | |
| GN 5334-40-M8-30 | 40 | M 8 | 30 | 14 | 24 | 12 | 52 | |
| GN 5334-40-M8-40 | 40 | M 8 | 40 | 14 | 24 | 12 | 55 | |
| GN 5334-40-M8-50 | 40 | M 8 | 50 | 14 | 24 | 12 | 63 | |
| GN 5334-50-M10-20 | 50 | M 10 | 20 | 18 | 30 | 16.5 | 91 | |
| GN 5334-50-M10-30 | 50 | M 10 | 30 | 18 | 30 | 16.5 | 96 | |
| GN 5334-50-M10-40 | 50 | M 10 | 40 | 18 | 30 | 16.5 | 99 | |
| GN 5334-50-M10-50 | 50 | M 10 | 50 | 18 | 30 | 16.5 | 111 | |
| GN 5334-50-M10-60 | 50 | M 10 | 60 | 18 | 30 | 16.5 | 117 | |
| GN 5334-60-M12-20 | 60 | M 12 | 20 | 20 | 37.5 | 20 | 155 | |
| GN 5334-60-M12-30 | 60 | M 12 | 30 | 20 | 37.5 | 20 | 157 | |
| GN 5334-60-M12-40 | 60 | M 12 | 40 | 20 | 37.5 | 20 | 161 | |
| GN 5334-60-M12-50 | 60 | M 12 | 50 | 20 | 37.5 | 20 | 170 | |
| GN 5334-60-M12-60 | 60 | M 12 | 60 | 20 | 37.5 | 20 | 187 |
Характеристики
Типы
- Тип E: с глухим резьбовым отверстием
- Тип C: с глухим отверстием H7 без резьбы
Исполнение с резьбовой втулкой
Нержавеющая сталь AISI 304
- Матовая отделка, дробеструйная обработка
- Ручка из листа нержавеющей стали
- Втулка сварная
Вариант исполнения с резьбовой шпилькой
Нержавеющая сталь AISI 304
- Матовая отделка, дробеструйная обработка
- Ручка из листа нержавеющей стали
- Втулка с приваренной резьбовой шпилькой
Информация
Дизайн ручек GN 5334 с пятью лепестками разработан компанией ELESA.
Данная форма ручек изящна и в то же время позволяет достичь высокого крутящего момента.
Техническая информация
Вопрос о продукции
Спросите о серии GN-5334 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
