Серия GN 53.3

GN 53.3-A

Магниты фиксирующие

Дискообразный, с ручкой, с пластиковым корпусом

без проушина

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 53.3

GN 53.3-A

GN 53.3-A

Магниты фиксирующие

Дискообразный, с ручкой, с пластиковым корпусом
GN 53.3-B

GN 53.3-B

Магниты фиксирующие

Дискообразный, с ручкой, с пластиковым корпусом

Изображения

GN 53.3-A — Магниты фиксирующие GN 53.3-A — Магниты фиксирующие GN 53.3-A — Магниты фиксирующие GN 53.3-A — Магниты фиксирующие GN 53.3-A — Магниты фиксирующие

Схемы

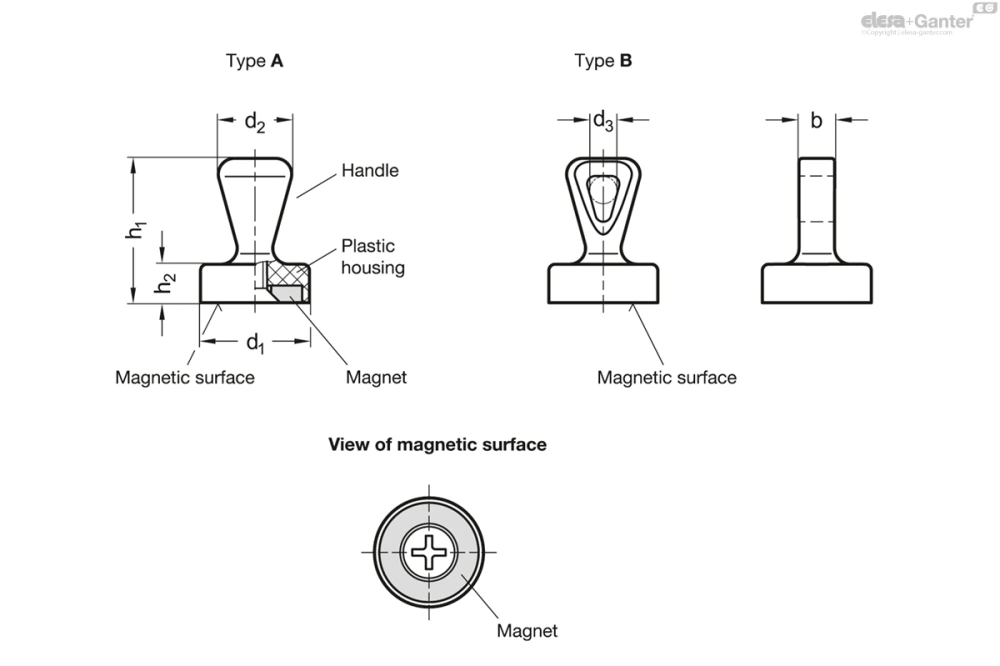

Схема GN 53.3-A

GN 53.3-A

Таблица моделей — Магниты фиксирующие

Артикул d1 d2 h1 h2 Номинальная магнитная сила в Н Вес (г) В корзину
GN 53.3-ND-17-A-WS 17 12 22.5 6 35 8
GN 53.3-ND-17-A-GR 17 12 22.5 6 35 8
GN 53.3-ND-17-A-SW 17 12 22.5 6 35 8
GN 53.3-ND-17-A-RT 17 12 22.5 6 35 8
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип A: без проушина
  • Тип B: с проушина

Материал магнита

NdFeB ND

Неодим, железо, бор

Термостойкость до 80 °C

Корпус

Пластик

  • белый цвет, RAL 9003 WS
  • серый цвет, RAL 7040 GR
  • черного цвета, RAL 9004 SW
  • красный цвет, RAL 3031 RT

Винт с потайной головкой

Нержавеющая сталь

Информация

Магниты GN 53.3 работают в сочетании с эргономичной пластиковой ручкой как система для хранения документов, шаблонов, чертежей и т. д., которые используются в технических условиях.

Неодимовый магнит удерживает необходимый небольшой диаметр контакта, при этом обеспечивает высокую фиксирующую силу.

Тип B с проушиной также позволяет возможность защиты магнита от потери при помощи удерживающего троса.

Аксессуары

  • Удерживающие диски  GN 70
  • Ответные диски GN 70.1
  • Удерживающие тросы из нержавеющей стали GN 111.2
  • Спиральные удерживающие тросы GN 111.4

По запросу

  • другие цвета
