Магниты удерживающие

стержневые, с внутренней резьбой

оцинкованный

Таблица (PDF)

Исполнения серии GN 52.3

GN 52.3-RT

Магниты удерживающие

стержневые, с внутренней резьбой

GN 52.3-ZB

Магниты удерживающие

стержневые, с внутренней резьбой

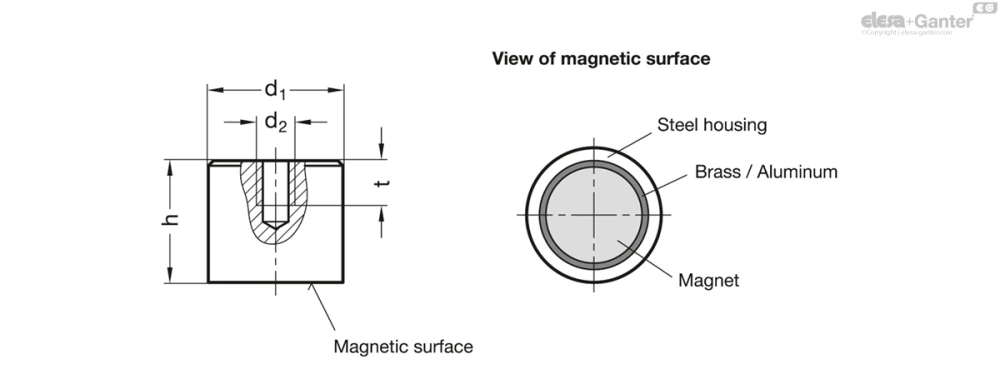

GN 52.3-ZB

Таблица моделей — Магниты удерживающие

Артикул	d₁	d₂	h ±0.2	t	Номинальная сила сцепления в Н	Вес (г)
GN 52.3-AN-12,5-ZB	12.5 ±0.1	M 4	16	7	20	12
GN 52.3-AN-17-ZB	17 ±0.1	M 6	16	5	26	29
GN 52.3-AN-21-ZB	21 ±0.1	M 6	19	7	40	42
GN 52.3-AN-27-ZB	27 ±0.1	M 6	25	9	65	89
GN 52.3-AN-35-ZB	35 ±0.1	M 6	30	9	150	205

3D-модель Технические данные (PDF)

Характеристики

Корпус

Сталь

Материал магнита

AlNiCo AN

Алюминий, никель, кобальт

Отделка

оцинкованный ZB

термостойкость до 200 °C

красный цвет, лакированная RT

термостойкость до 180 °C

Информация

Удерживающие магниты GN 52.3 объединены с оцинкованным или окрашенным в красный цвет стальным корпусом и изоляцией из латуни / алюминия в систему, обеспечивающую защиту и усиливающую магнит для оптимальной передачи магнитного потока на магнитную поверхность.

Для упрощения работы и во избежание размагничивания магнитную поверхность магнита защищает пластина из оцинкованного железа в процессе хранения и транспортировки.
