Серия GN 50i
GN 50i-S
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
Тяжёлый
Исполнения серии GN 50i
GN 50i-N
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
GN 50i-S
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
GN 50i-V
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
Изображения

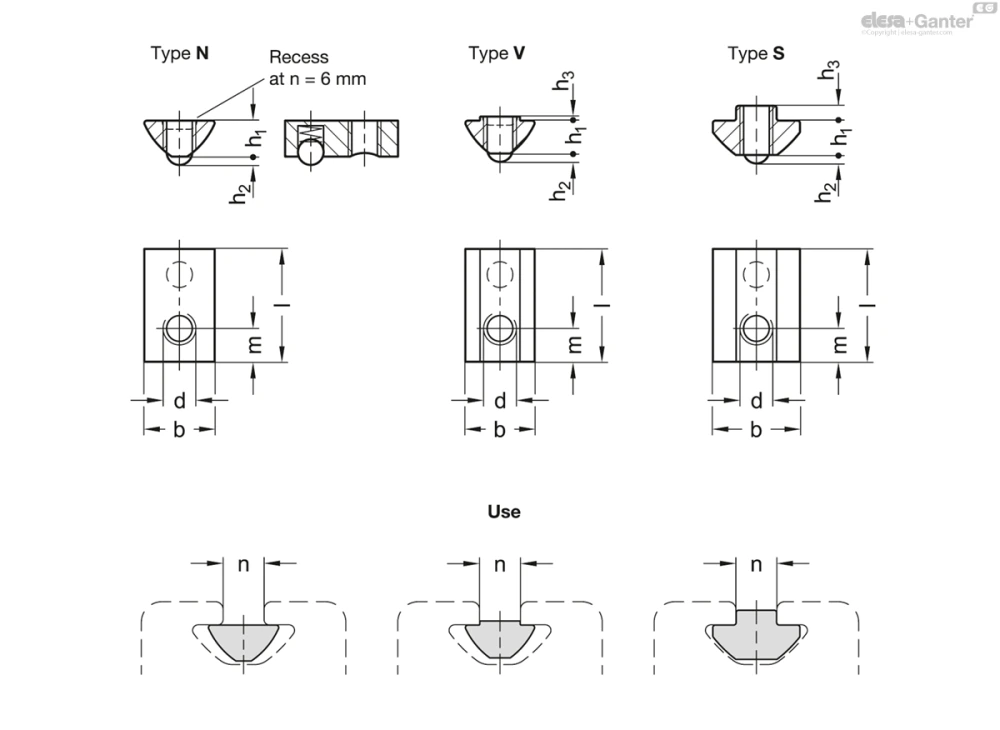

Схемы
GN 50i-S
Таблица моделей — Гайки для Т-образных пазов
| Артикул | n |
|
b ≈ | h1≈ | h2≈ | h3≈ | Длина l | m ≈ |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 50i-8M4-S-SZ | 8 | M 4 | 18 | 7 | 1.6 | 2.8 | 23 | 7 | 13 | |
| GN 50i-8M5-S-SZ | 8 | M 5 | 18 | 7 | 1.6 | 2.8 | 23 | 7 | 13 | |
| GN 50i-8M6-S-SZ | 8 | M 6 | 18 | 7 | 1.6 | 2.8 | 23 | 7 | 14 | |
| GN 50i-8M8-S-SZ | 8 | M 8 | 18 | 7 | 1.6 | 2.8 | 23 | 7 | 15 |
Характеристики
Типы
- Тип N: без защиты от скручивания
- Тип V: с защитой от скручивания
- Тип S: тяжёлый
Оцинкованная сталь, с голубой пассивацией SZ
Нержавеющая сталь, гладкая поверхность NB
Информация
Гайки для Т-образных пазов GN 50i крепят вспомогательные принадлежности и элементы в пазу алюминиевых профилей.
Шарик с пружинной нагрузкой фиксирует гайку для Т-образных пазов и предотвращает её нежелательное проскальзывание в паз, облегчая процесс установки.
Гайки для Т-образных пазов типов N и V могут поворачиваться в пазу в любом положении.
