Серия GN 50i
GN 50i-N
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
Без защиты от скручивания
Исполнения серии GN 50i
GN 50i-N
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
GN 50i-S
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
GN 50i-V
Гайки для Т-образных пазов
Сталь / нержавеющая сталь, для алюминиевых профилей (i-модульная система)
Изображения

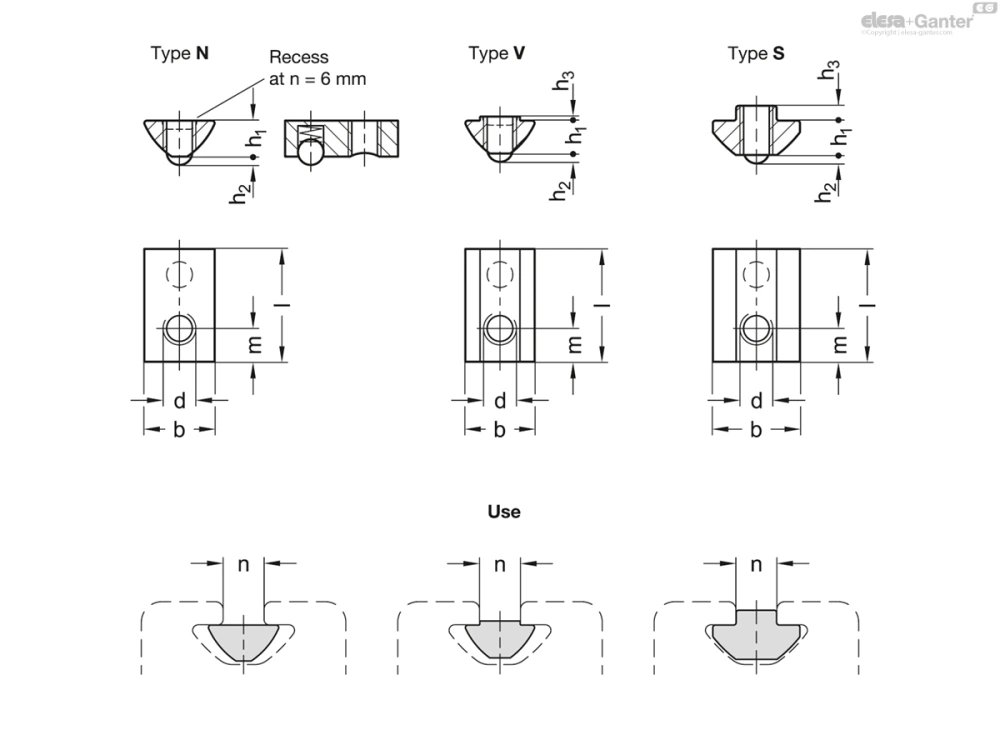

Схемы
GN 50i-N
Таблица моделей — Гайки для Т-образных пазов
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 50i-5M3-N-SZ | 5 | M 3 | 8 | 4 | 0.8 | 11.5 | 4 | 2 | |
| GN 50i-5M4-N-NB | 5 | M 4 | 8 | 4 | 0.8 | 11.5 | 4 | 3 | |
| GN 50i-5M4-N-SZ | 5 | M 4 | 8 | 4 | 0.8 | 11.5 | 4 | 2 | |
| GN 50i-5M5-N-SZ | 5 | M 5 | 8 | 4 | 0.8 | 11.5 | 4 | 2 | |
| GN 50i-5M5-N-NB | 5 | M 5 | 8 | 4 | 0.8 | 11.5 | 4 | 3 | |
| GN 50i-6M3-N-SZ | 6 | M 3 | 11 | 6 | 0.9 | 17 | 5 | 5 | |
| GN 50i-6M4-N-SZ | 6 | M 4 | 11 | 6 | 0.9 | 17 | 5 | 5 | |
| GN 50i-6M5-N-SZ | 6 | M 5 | 11 | 6 | 0.9 | 17 | 5 | 5 | |
| GN 50i-6M6-N-SZ | 6 | M 6 | 11 | 6 | 0.9 | 17 | 5 | 5 | |
| GN 50i-8M4-N-SZ | 8 | M 4 | 14 | 7 | 1.6 | 23 | 7 | 11 | |
| GN 50i-8M4-N-NB | 8 | M 4 | 14 | 7 | 1.6 | 23 | 7 | 11 | |
| GN 50i-8M5-N-SZ | 8 | M 5 | 14 | 7 | 1.6 | 23 | 7 | 11 | |
| GN 50i-8M5-N-NB | 8 | M 5 | 14 | 7 | 1.6 | 23 | 7 | 11 | |
| GN 50i-8M6-N-SZ | 8 | M 6 | 14 | 7 | 1.6 | 23 | 7 | 10 | |
| GN 50i-8M6-N-NB | 8 | M 6 | 14 | 7 | 1.6 | 23 | 7 | 10 | |
| GN 50i-8M8-N-SZ | 8 | M 8 | 14 | 7 | 1.6 | 23 | 7 | 9 | |
| GN 50i-8M8-N-NB | 8 | M 8 | 14 | 7 | 1.6 | 23 | 7 | 9 |
Характеристики
Типы
- Тип N: без защиты от скручивания
- Тип V: с защитой от скручивания
- Тип S: тяжёлый
Оцинкованная сталь, с голубой пассивацией SZ
Нержавеющая сталь, гладкая поверхность NB
Информация
Гайки для Т-образных пазов GN 50i крепят вспомогательные принадлежности и элементы в пазу алюминиевых профилей.
Шарик с пружинной нагрузкой фиксирует гайку для Т-образных пазов и предотвращает её нежелательное проскальзывание в паз, облегчая процесс установки.
Гайки для Т-образных пазов типов N и V могут поворачиваться в пазу в любом положении.
Инструкции по монтажу
Вопрос о продукции
Спросите о серии GN 50i-N — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
