Серия GN 20i
GN 20i
Стандартные соединители
Сталь, для алюминиевых профилей (i-модульная система)
Стандартные соединители
Изображения
Схемы
GN 20i
Таблица моделей — Стандартные соединители
| Артикул |
|
Связка Шт. |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 20i-6-D-C-SZ-4 | 6 | 4 | 13 | M 6 | 5.5 | 12 | 7.5 | 28.5 | 4 | 15 | 10 | 36 | |
| GN 20i-8-D-C-SZ-4 | 8 | 4 | 17 | M 8 | 7 | 18 | 10 | 35 | 5 | 18 | 25 | 72 |
Характеристики
Тип
- Тип D: сдвоенный
Обозначение
- C: с винтом
Оцинкованная сталь, с голубой пассивацией SZ
Информация
Стандартные соединители GN 20i крепят алюминиевые профили под прямым углом и обеспечивают их защиту от скручивания. Для этого требуется механическая обработка обоих профилей. Внутренняя резьба может врезаться прямо в отверстия профилей торцевой поверхности.
Если в пазу используются панели, они должны быть надлежащим образом углублены.
Стандартные соединители поставляются в связках. В таблице представлено количество профилей в связке.

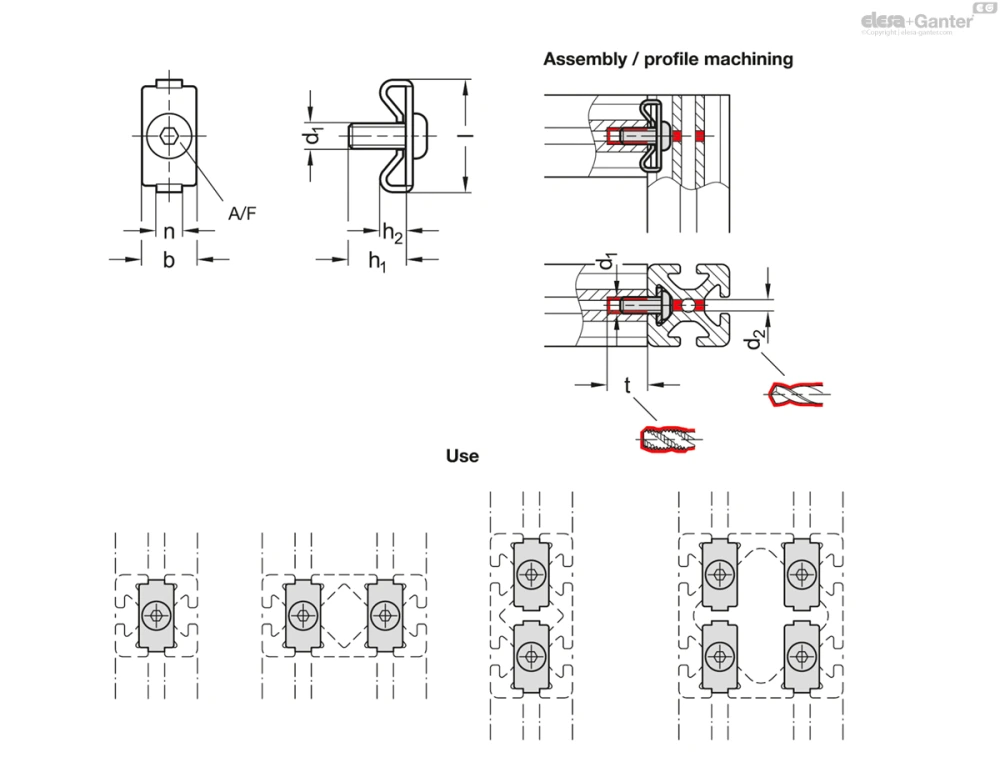

Инструкции по монтажу / механическая обработка профиля
