Серия GN 50.4

GN-50.4

Магниты удерживающие

дискообразные, с отверстием или внутренней резьбой

с внутренней резьбой

Таблица (PDF)

Исполнения серии GN 50.4

GN 50.4

Магниты удерживающие

дискообразные, с отверстием или внутренней резьбой

GN-50.4

Магниты удерживающие

дискообразные, с отверстием или внутренней резьбой

GN-50.4

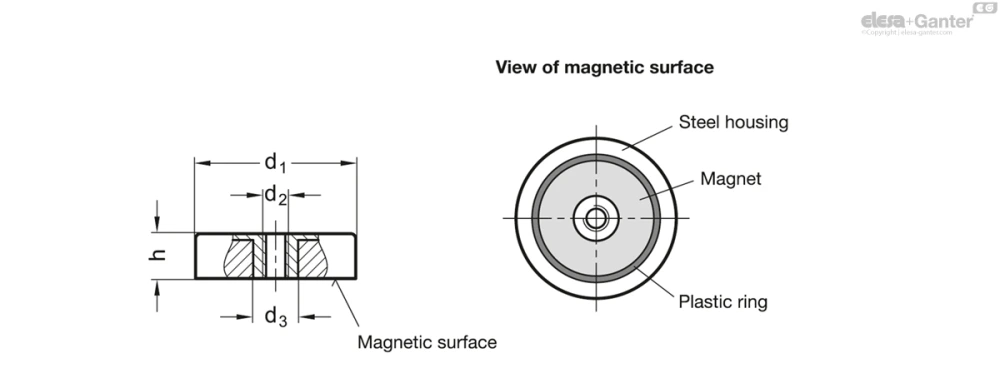

Таблица моделей — Магниты удерживающие

Артикул	d₁	h	d₂	d₃	Номинальная сила сцепления в Н	Вес (г)
GN 50.4-HF-25-7-M4	25 ±0.1	7 +0.3/-0.2	M4	5.2	36	18
GN 50.4-HF-32-7-M4	32 ±0.1	7 +0.3/-0.2	M4	5.2	75	25
GN 50.4-HF-40-8-M4	40 +0.2/-0.1	8 +0.4/-0.2	M4	5.2	90	52
GN 50.4-HF-50-10-M6	50 +0.2/-0.1	10 +0.5/-0.2	M6	12	170	90
GN 50.4-HF-50-10-M8	50 +0.2/-0.1	10 +0.5/-0.2	M8	12	170	92
GN 50.4-HF-63-14-M8	63 +0.3/-0.1	14 +0.5/-0.2	M8	13	290	209
GN 50.4-HF-80-10-M8	80 +0.3/-0.1	10 +0.5/-0.2	M8	12	450	239
GN 50.4-HF-80-18-M8	80 +0.3/-0.1	18 +0.5/-0.2	M8	14.5	540	500
GN 50.4-HF-80-18-M10	80 +0.3/-0.1	18 +0.5/-0.2	M10	14.5	540	479

3D-модель Технические данные (PDF)

Характеристики

Корпус

Оцинкованная сталь

Материалы магнита

Вариант с отверстием

Магнитотвёрдый феррит HF

термостойкость до 200 °C

NdFeB ND

Неодим, железо, бор

термостойкость до 80 °C

SmCo SC

Самарий, кобальт

термостойкость до 280 °C

Вариант с внутренней резьбой

Магнитотвёрдый феррит HF

термостойкость до 200 °C

Информация

Удерживающие магниты GN 50.4 представляют собой экранированную магнитную систему.

Во избежание ослабления магнитных свойств (силы сцепления), крепёжные винты должны быть изготовлены из немагнитного материала (немагнитопроводящего).
