Кромочные ручки

Профиль ручки, алюминий, заглушки, цинковое литьё под давлением

Кромочные ручки

Таблица (PDF)

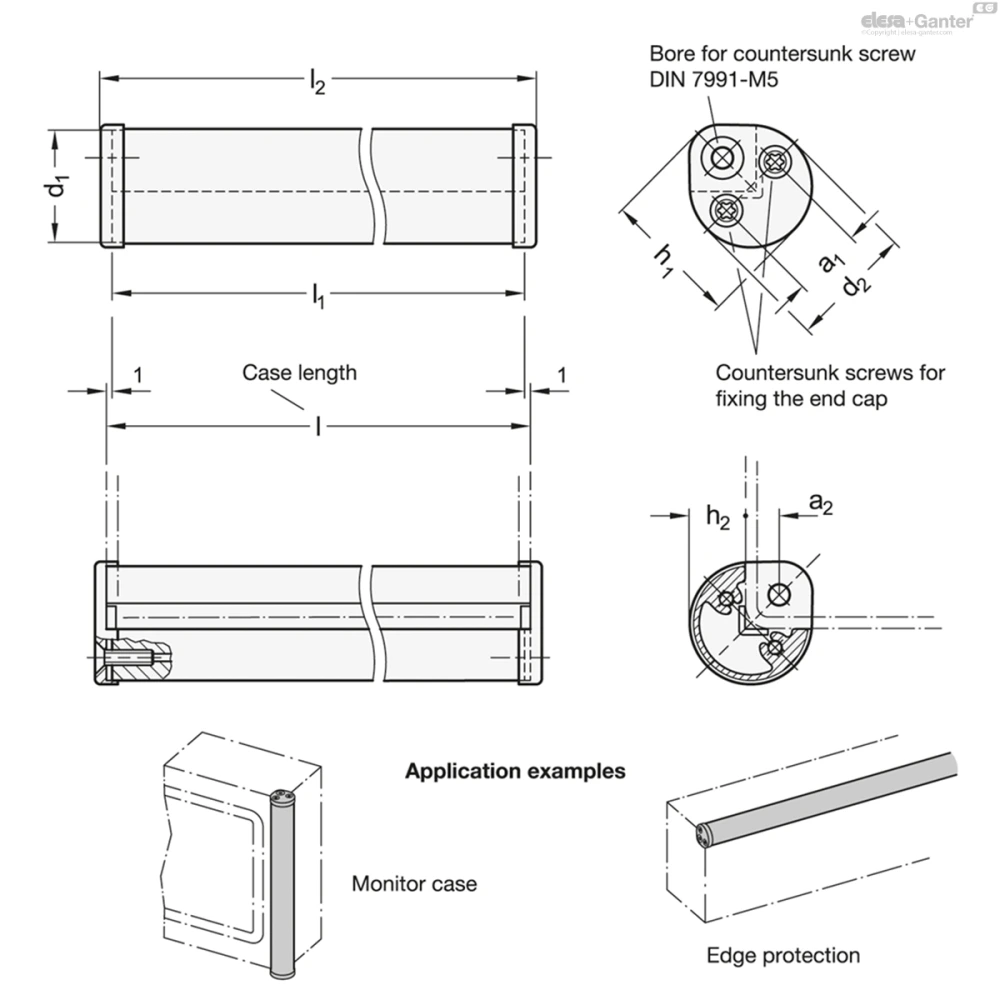

GN 481

Таблица моделей — Кромочные ручки

Артикул	d₁-0.5	l₁+2	l₁±2	l₁	a₁	a₂	d₂	h₁	h₂-0.1	l₂	Вес (г)
GN 481-30-100-SW	30	100	100	100	18	9	32	34.5	14.5	106	95
GN 481-30-100-EL	30	100	-	100	18	9	32	34.5	14.5	106	95
GN 481-30-200-SW	30	200	200	200	18	9	32	34.5	14.5	206	143
GN 481-30-200-EL	30	200	-	200	18	9	32	34.5	14.5	206	143
GN 481-30-300-SW	30	300	300	300	18	9	32	34.5	14.5	306	195
GN 481-30-300-EL	30	300	-	300	18	9	32	34.5	14.5	306	195
GN 481-30-400-SW	30	400	400	400	18	9	32	34.5	14.5	406	250
GN 481-30-400-EL	30	400	-	400	18	9	32	34.5	14.5	406	250
GN 481-30-500-SW	30	500	500	500	18	9	32	34.5	14.5	506	300
GN 481-30-500-EL	30	500	-	500	18	9	32	34.5	14.5	506	300

3D-модель Технические данные (PDF)

Характеристики

Профиль ручки

Алюминий

черный цвет, RAL 9005, текстурированная отделка SW !from duplication!

анодированные, естественный цвет ES

наконечники

Цинк, литьё под давлением

С пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Винты с потайной головкой

самонарезающиеся, с внутренним шестигранником

Черный, оцинкованный

Информация

GN 481 edge handles are particularly compact and are used, for example, on the side of monitor housings as a handling aid or generally to protect the edges of housings.

Компенсация допустимого отклонения в 1 мм на каждую торцевую заглушку упрощает монтаж. The two end caps are mounted to the handle profile with self-tapping countersunk screws so they can be screwed back on after adjusting the length of the handle without requiring readjustment. Это позволят адаптировать длину корпуса к любому требуемому размеру.
