Серия GN 437.4
GN 437.4-3
Петли
Цинковое литьё под давлением, с фиксатором
удерживающий момент 2,5 Н·м
Исполнения серии GN 437.4
Изображения

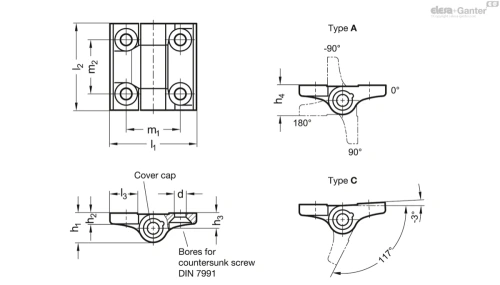

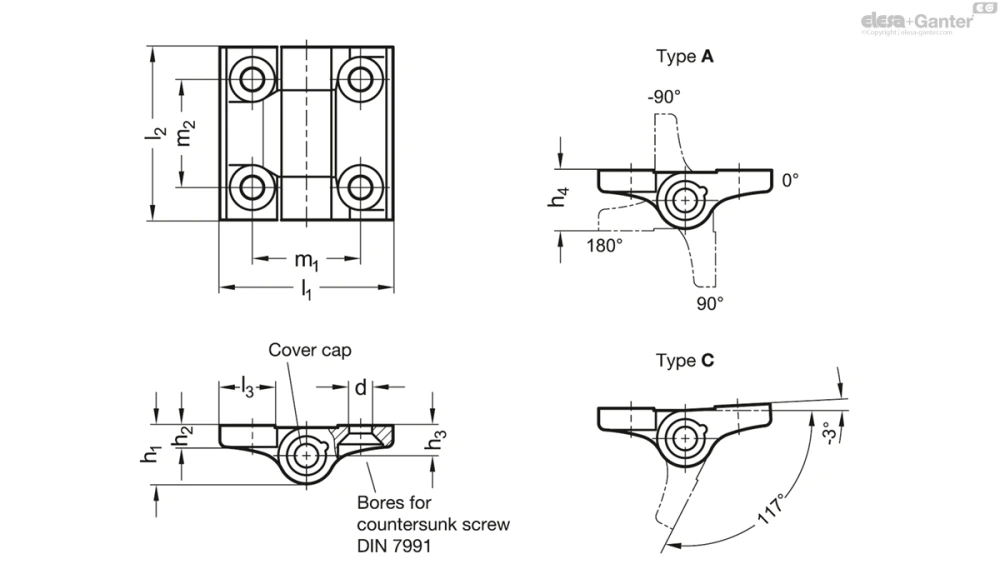

Схемы
GN 437.4-3
Таблица моделей — Петли
| Артикул | l1 | l2 | d | h1 | h2 | h3 |
|
l3 | m1 | m2 | Пластины Допустимое отклонение | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437.4-ZD-60-60-A3-SW | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 19 | 20 | 36 | 36 | ±20 % | 190 | |
| GN 437.4-ZD-60-60-A3-SR | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 19 | 20 | 36 | 36 | ±20 % | 190 | |
| GN 437.4-ZD-60-60-C3-SW | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | - | 20 | 36 | 36 | ±20 % | 190 | |
| GN 437.4-ZD-60-60-C3-SR | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | - | 20 | 36 | 36 | ±20 % | 190 |
Характеристики
Типы
- Тип A: положения фиксации -90° / 0° / 90° / 180°
- Тип C: положения фиксации -3° / 117°
Артикул
- 1 удерживающий момент 0,5 Н·м
- 2 удерживающий момент 1 Н·м
- 3 удерживающий момент 2,5 Н·м
- 4 удерживающий момент 4 Н·м
Крылья петли
Цинковое литьё под давлением ZD
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
Стопорные элементы / крышка
- Пластик, полиацеталь (POM) для идентификационного номера 1 / 2
- Рабочая температура до 80 °C
- Нержавеющая сталь AISI 630 для идентификационного номера 3 / 4
Штифт
Нержавеющая сталь AISI 303
Нажимная пружина
- Пружинная сталь для идентификационного номера 1 / 2
- Нержавеющая сталь AISI 301 для идентификационного номера 3 / 4
Информация
Петли GN 437.4 с фиксатором удерживают дверь и крышки в заданном положении фиксации без использования дополнительных механических устройств.
Это является неоспоримым преимуществом в ситуациях, когда двери или люки машин или систем должны часто открываться и закрываться для загрузки и разгрузки, а также при техническом обслуживании и ремонте. Предотвращается нежелательное открывание или закрывание.
Благодаря переднему положению фиксации примерно -3° тип C также гарантирует, что дверь или крышка слегка прижимается к раме корпуса при закрытии.
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN 437.4-3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
