Серия CFP.

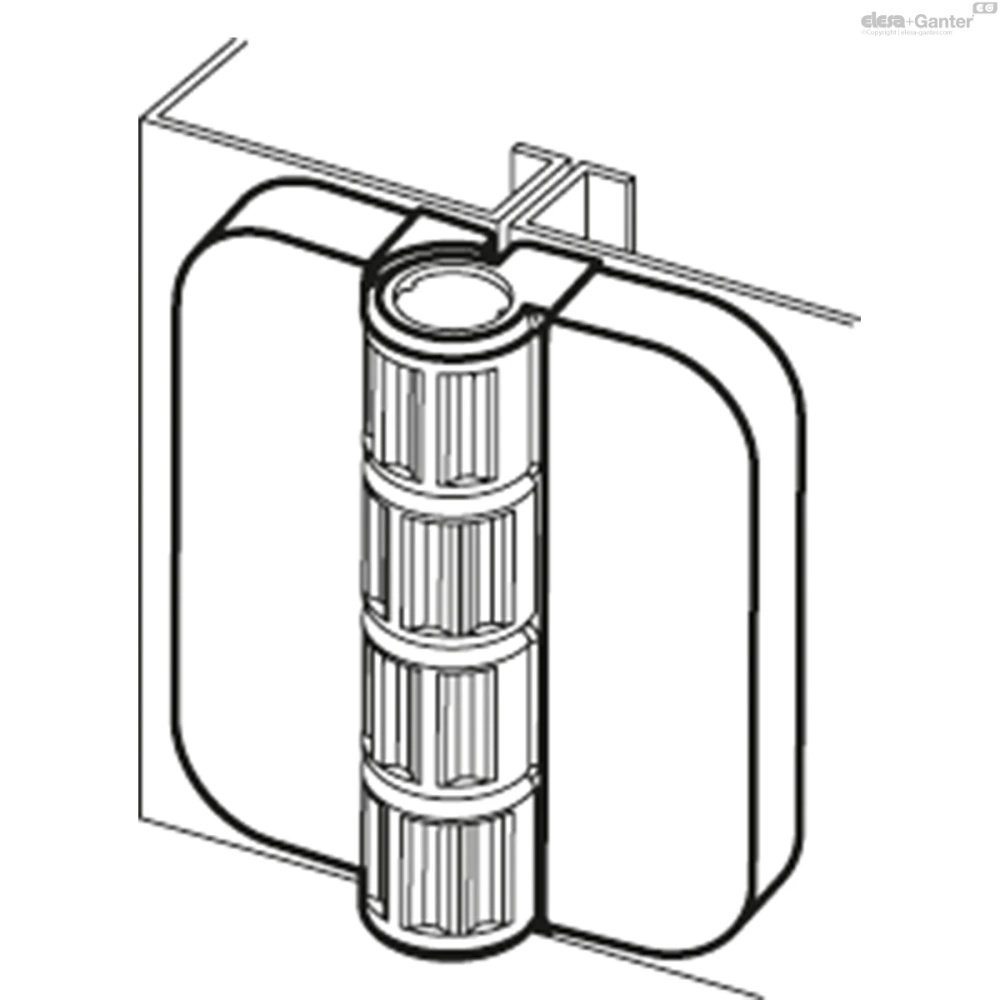

CFP-EH

Петли с фиксатором

Заглушки винтов крепления, технополимер

Cквозные отверстия для винтов с шестигранной головкой

Таблица (PDF)

Исполнения серии CFP.

CFP-CH

Петли с фиксатором

Заглушки винтов крепления, технополимер

CFP-EH

Петли с фиксатором

Заглушки винтов крепления, технополимер

CFP-SH

Петли с фиксатором

Заглушки винтов крепления, технополимер

CFP-EH

Таблица моделей — Петли с фиксатором

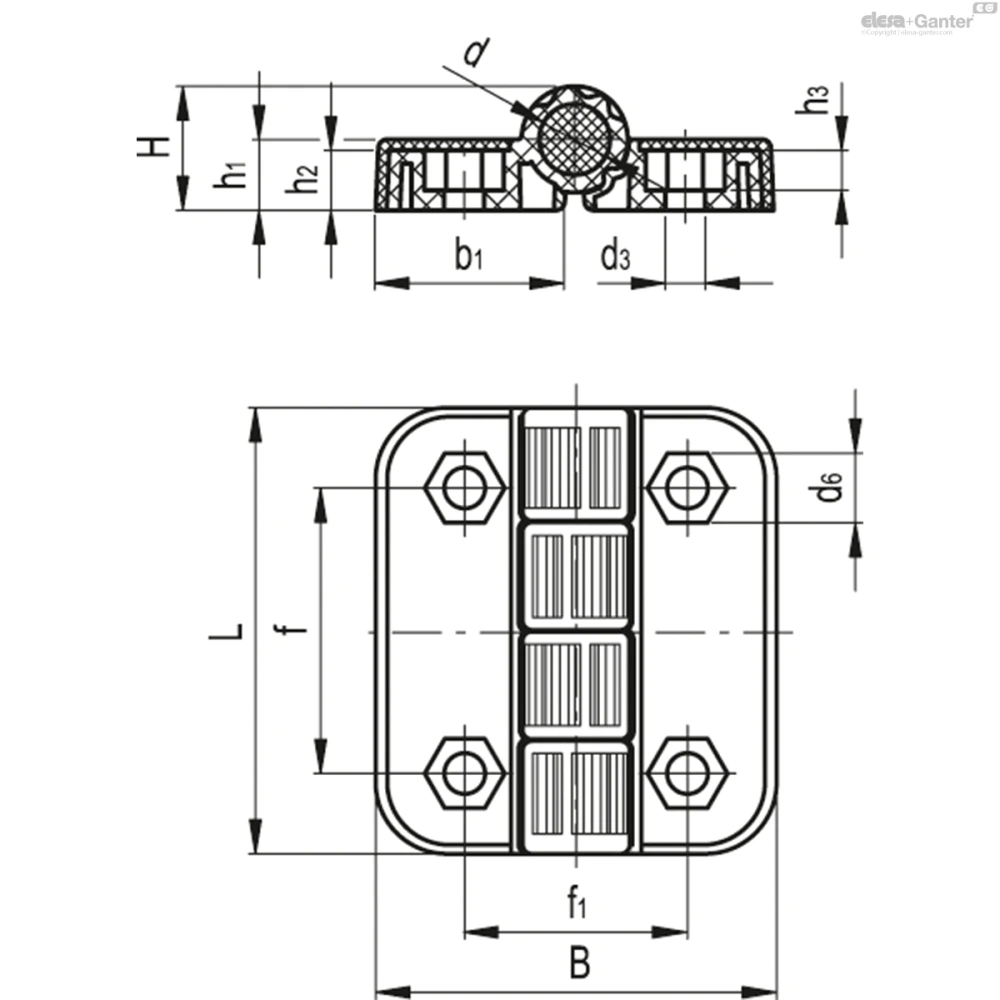

Артикул	Описание	L	A	f	f₁	H	h₁	h₂	h₃	b₁	d	d₃	d₆	C#[Nm]	Вес (г)	В корзину
426313-C9	CFP.50 EH-4-C9	50	45	32	25	14	8	7	4.5	21.5	8	4.5	7	1.5	16

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиацеталя (POM), черный цвет, матовая отделка.

Вращающийся штифт

Технополимер на основе ацеталя (POM), чёрный цвет.

Декоративные заглушки винтов

Технополимер на основе полиэстера (PBT), черный цвет, матовая отделка, встраиваемая сборка.

Стандартные исполнения

CFP-SH: сквозные отверстия для винтов с потайной головкой.
CFP-CH: сквозные отверстия для винтов с цилиндрической головкой.
CFP-EH: сквозные отверстия для винтов с шестигранной головкой.

Общая информация

Угол поворота (приблизительное значение)

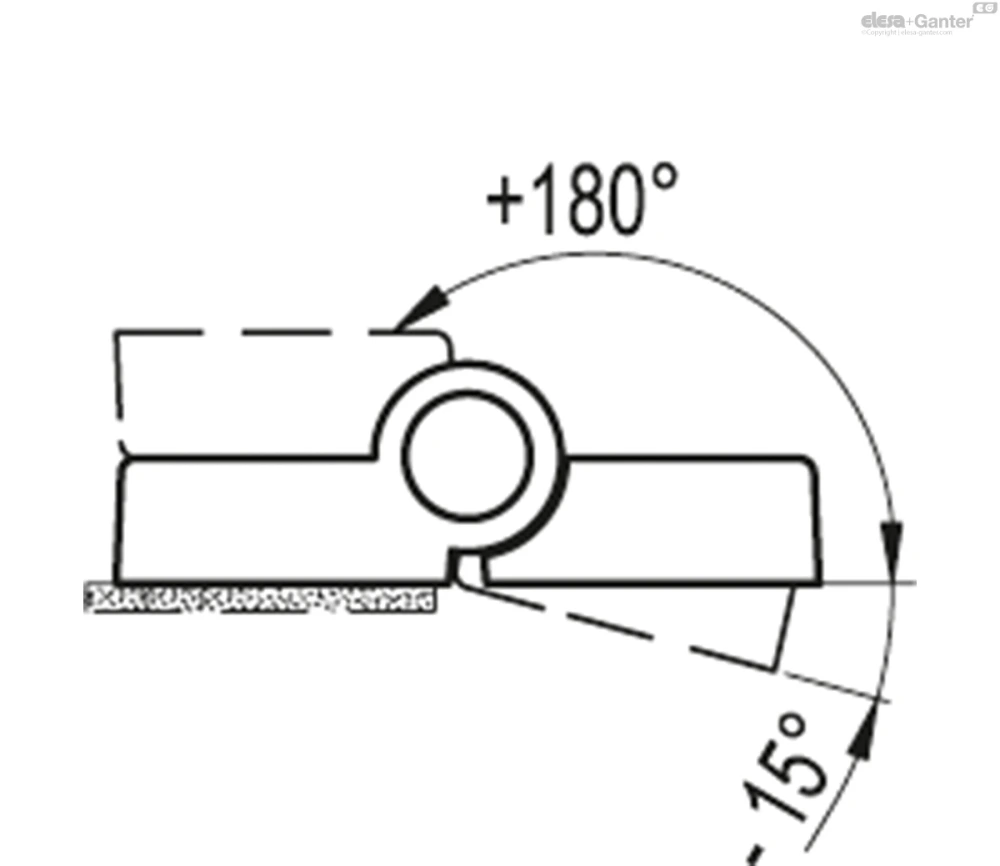

Макс. 195° (-15° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Эта петля может использоваться вместе с петлей типа CFQ., которая имеет ту же конструкцию, без положения фиксации.

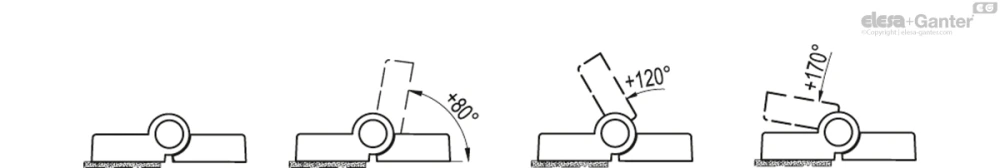

Фиксатор (патент ELESA) обеспечивает четыре разных положения фиксации двери (0°, +80°, +120°, +170°).
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Момент сопротивления

Все положения фиксации обеспечивают устойчивый момент сопротивления приблизительно в 1.1 Нм (это сопротивление, которое должно быть применено для освобождения фиксатора петли).

Петля была протестирована более чем на 10.000 циклов открывания-закрывания, и значение момента сопротивления оставалось неизменным.

Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 80° и 90°		НАПРЯЖЕНИЕ ПОД УГЛОМ В 120°		НАПРЯЖЕНИЕ ПОД УГЛОМ В 170°		Момент сопротивления

Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E80 и E90 [N]	Нагрузка на разрыв R80 и R90 [N]	Максимальная рабочая нагрузка E120 [N]	Нагрузка на разрыв R120 [N]	Максимальная рабочая нагрузка E170 [N]	Нагрузка на разрыв R170 [N]	[Нм]
300	1220	350	1970	345	620	285	855	400	1410	1.1
