Серия CFV.

CFV-EH

Петли с фиксатором

Технополимер

Cквозные отверстия для винтов с шестигранной головкой

__logo__FM__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии CFV.

CFV-EH

CFV-EH

Петли с фиксатором

Технополимер
CFV-SH

CFV-SH

Петли с фиксатором

Технополимер

Изображения

CFV-EH — Петли с фиксатором

Схемы

Схема CFV-EH Схема CFV-EH Схема CFV-EH

CFV-EH

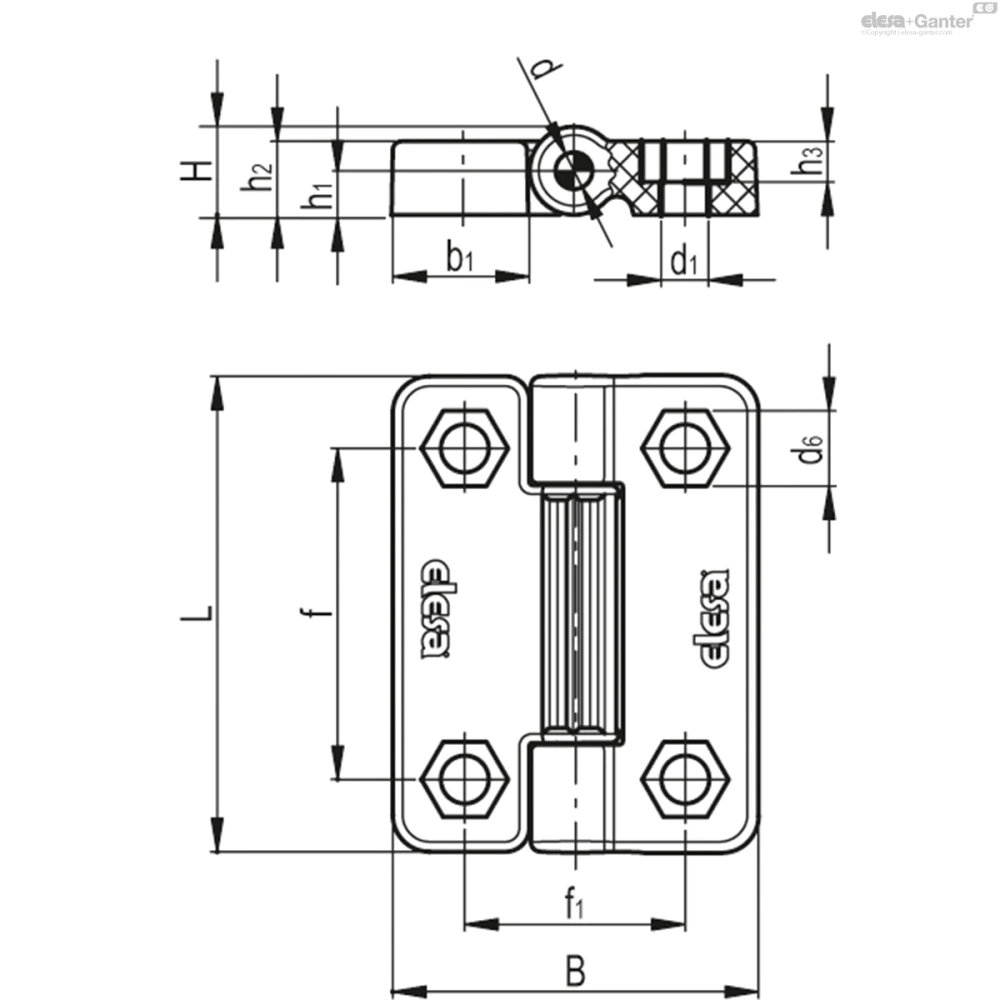

Таблица моделей — Петли с фиксатором

Артикул Описание L A d1
f f1 H h1 h2 h3 b1 d s C#[Nm] Вес (г) В корзину
427622 CFV.65 EH-6-1.5 65 49.5 6.5 - 45 30 12 6 10 5 18.5 5 10 4 38
427621 CFV.65 EH-6-3.0 65 49.5 6.5 10 45 30 12 6 10 5 18.5 5 10 4 38
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартные исполнения

Момент сопротивления 1,5 или 3 Н·м.

  • CFV-SH: сквозные отверстия для винтов с потайной головкой.
  • CFV-EH: сквозные отверстия для винтов с шестигранной головкой.

Общая информация

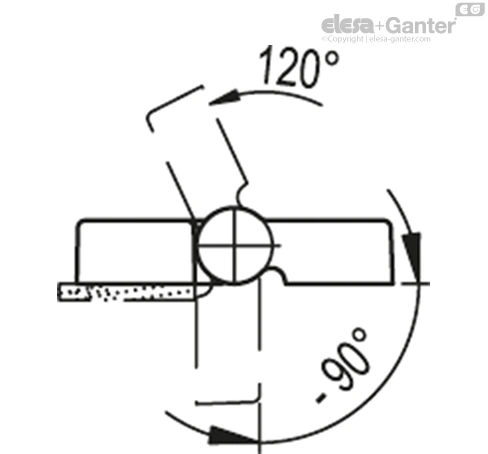

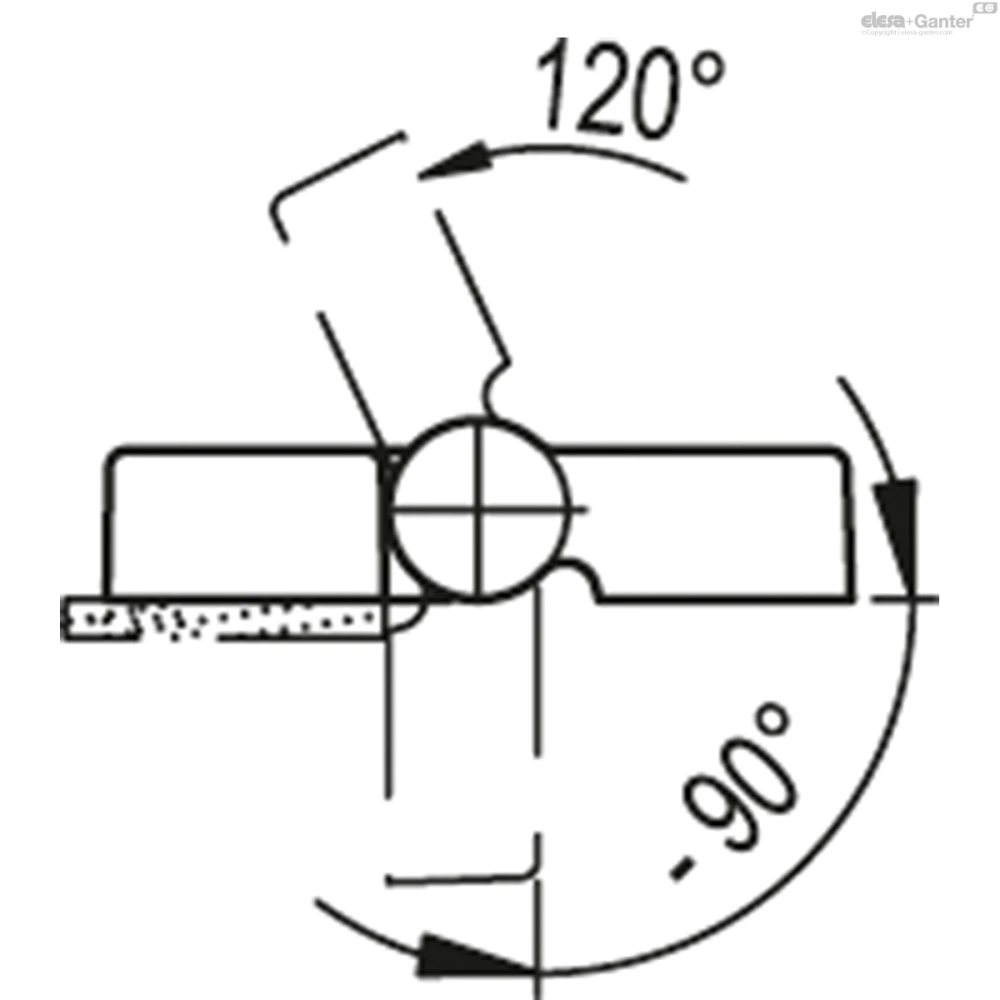

Угол поворота (приблизительное значение)

Макс. 210° (-90° и + 120°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

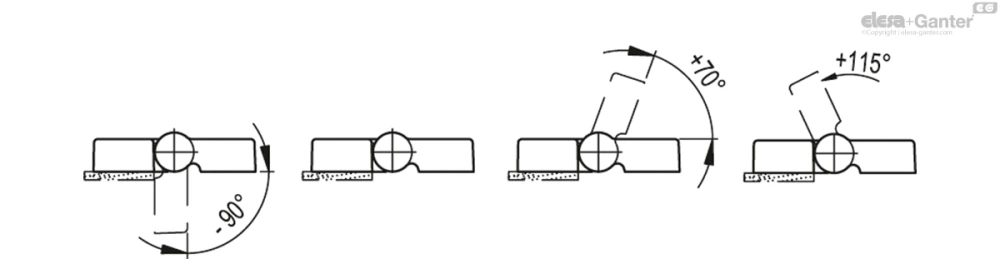

Фиксатор (патент ELESA) обеспечивает четыре разных положения фиксации двери (-90°, 0°, +70°, +115°).

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Момент сопротивления

Все положения фиксации обеспечивают устойчивый момент сопротивления приблизительно в 1,5 или 3 Н·м (это крутящий момент, который должен быть применён для освобождения фиксатора петли).

Петля была протестирована более чем на 20000 циклов открывания-закрывания, и значение крутящего момента оставалось неизменным.

CFV_ACC_ANGLE_1
CFV_ACC_ANGLE_2
Испытания на прочностьОСЕВОЕ НАПРЯЖЕНИЕРАДИАЛЬНОЕ НАПРЯЖЕНИЕНАПРЯЖЕНИЕ ПОД УГЛОМ 70 ° и 115 °НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
____logo__CFV_S_AXIAL______logo__CFV_S_RADIAL______logo__CFV_S_70_115______logo__CFV_S_90__
ОписаниеМаксимальная рабочая нагрузка
Ea [N]		Нагрузка на разрыв
Ra [N]		Максимальная рабочая нагрузка
Er [N]		Нагрузка на разрыв
Rr [N]		Максимальная рабочая нагрузка
E70 и E115 [N]		Нагрузка на разрыв
R70 и R115 [N]		Максимальная рабочая нагрузка
E90 [N]		Нагрузка на разрыв
R90 [N]
CFV.65 SH-613204480207050602150317016303380
CFV.65 EH-61520384019404900143036609703140
