Серия GN 43

GN 43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

Внешний шестигранник со внутренней резьбой

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 43

GN 43-S/SK

GN 43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-T/TK

GN 43-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-U/UK

GN 43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-V/VK

GN 43-V/VK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-W

GN 43-W

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-X

GN 43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

Изображения

GN 43-X — Регулируемые опоры

Схемы

Схема GN 43-X

GN 43-X

Таблица моделей — Регулируемые опоры

Артикул
d3
r
В корзину
GN 43-50-M8-25-D0-X 50 M 8 25 13 2.5 - 60 45 15 - 14 8 8 85
GN 43-50-M8-25-D1-X 50 M 8 25 13 2.5 - 60 45 15 2 14 8 8 95
GN 43-50-M8-25-D3-X 50 M 8 25 13 2.5 4 60 45 15 - 14 8 8 94
GN 43-50-M10-28-D0-X 50 M 10 28 13 2.5 - 60 45 15 - 14 10 14 90
GN 43-50-M10-28-D1-X 50 M 10 28 13 2.5 - 60 45 15 2 14 10 14 100
GN 43-50-M10-28-D3-X 50 M 10 28 13 2.5 4 60 45 15 - 14 10 14 8
GN 43-50-M12-32-D0-X 50 M 12 32 13 2.5 - 60 45 15 - 17 12 14 117
GN 43-50-M12-32-D1-X 50 M 12 32 13 2.5 - 60 45 15 2 17 12 14 110
GN 43-50-M12-32-D3-X 50 M 12 32 13 2.5 4 60 45 15 - 17 12 14 120
GN 43-50-M16-37-D0-X 50 M 16 37 13 2.5 - 60 45 15 - 22 16 14 120
GN 43-50-M16-37-D1-X 50 M 16 37 13 2.5 - 60 45 15 2 22 16 14 129
GN 43-50-M16-37-D3-X 50 M 16 37 13 2.5 4 60 45 15 - 22 16 14 160
GN 43-60-M8-25-D0-X 60 M 8 25 13 2.5 - 65 50 15 - 14 8 8 99
GN 43-60-M8-25-D1-X 60 M 8 25 13 2.5 - 65 50 15 2 14 8 8 110
GN 43-60-M8-25-D3-X 60 M 8 25 13 2.5 4.5 65 50 15 - 14 8 8 120
GN 43-60-M10-28-D0-X 60 M 10 28 13 2.5 - 65 50 15 - 14 10 14 100
GN 43-60-M10-28-D1-X 60 M 10 28 13 2.5 - 65 50 15 2 14 10 14 110
GN 43-60-M10-28-D3-X 60 M 10 28 13 2.5 4.5 65 50 15 - 14 10 14 125
GN 43-60-M12-32-D0-X 60 M 12 32 13 2.5 - 65 50 15 - 17 12 16 135
GN 43-60-M12-32-D1-X 60 M 12 32 13 2.5 - 65 50 15 2 17 12 16 145
GN 43-60-M12-32-D3-X 60 M 12 32 13 2.5 4.5 65 50 15 - 17 12 16 140
GN 43-60-M16-37-D0-X 60 M 16 37 13 2.5 - 65 50 15 - 22 16 16 500
GN 43-60-M16-37-D1-X 60 M 16 37 13 2.5 - 65 50 15 2 22 16 16 511
GN 43-60-M16-37-D3-X 60 M 16 37 13 2.5 4.5 65 50 15 - 22 16 16 170
GN 43-80-M8-26-D0-X 80 M 8 26 13 3 - 85 70 15 - 14 8 8 203
GN 43-80-M8-26-D1-X 80 M 8 26 13 3 - 85 70 15 2 14 8 8 220
GN 43-80-M8-26-D3-X 80 M 8 26 13 3 5 85 70 15 - 14 8 8 243
GN 43-80-M10-29-D0-X 80 M 10 29 13 3 - 85 70 15 - 14 10 14 202
GN 43-80-M10-29-D1-X 80 M 10 29 13 3 - 85 70 15 2 14 10 14 219
GN 43-80-M10-29-D3-X 80 M 10 29 13 3 5 85 70 15 - 14 10 14 242
GN 43-80-M12-32-D0-X 80 M 12 32 13 3 - 85 70 15 - 17 12 20 218
GN 43-80-M12-32-D1-X 80 M 12 32 13 3 - 85 70 15 2 17 12 20 235
GN 43-80-M12-32-D3-X 80 M 12 32 13 3 5 85 70 15 - 17 12 20 258
GN 43-80-M16-38-D0-X 80 M 16 38 13 3 - 85 70 15 - 22 16 20 232
GN 43-80-M16-38-D1-X 80 M 16 38 13 3 - 85 70 15 2 22 16 20 249
GN 43-80-M16-38-D3-X 80 M 16 38 13 3 5 85 70 15 - 22 16 20 273
GN 43-80-M20-45-D0-X 80 M 20 45 13 3 - 85 70 15 - 27 20 20 296
GN 43-80-M20-45-D1-X 80 M 20 45 13 3 - 85 70 15 2 27 20 20 313
GN 43-80-M20-45-D3-X 80 M 20 45 13 3 5 85 70 15 - 27 20 20 335
3D-модель Технические данные (PDF)

Характеристики

Типы (по типам опор)

  • Тип D0: без резиновой подкладки
  • Тип D1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип D3: с резиновой прокладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании
  • Вариант исполнения U: без гайки, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения UK: с гайкой, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, гладкая отшлифованная

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка, легкосъёмная

  • черный цвет, TPE (Santoprene®)
  • ≈ 80 Шор А

Резиновая подкладка, вулканизированная

  • черный цвет, NBR (Perbunan®)
  • Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 43 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой ситуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22411-0______logo__43_NA-22417-0______logo__42_NA-22425-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24
____logo__43_NA-22419-0______logo__43_NA-22415-1______logo__42_NA-22409-0__
V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24W: закрытая резьба и лыска под ключ в основании при d2 M 16X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN 43-X — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 43-X — Регулируемые опоры

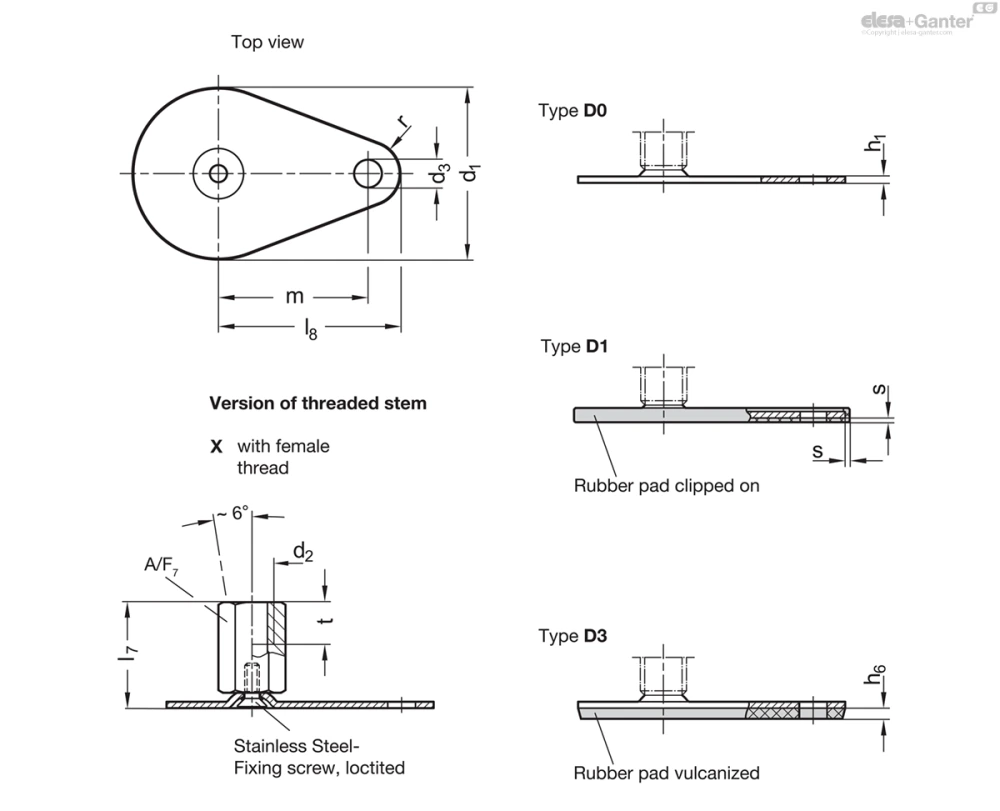

Чертёж GN 43-X
