Серия GN 43

GN 43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

с гайкой / без гайки, внешний шестигранник в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 43

GN 43-S/SK

GN 43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-T/TK

GN 43-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-U/UK

GN 43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-V/VK

GN 43-V/VK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-W

GN 43-W

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 43-X

GN 43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

Изображения

GN 43-S/SK — Регулируемые опоры GN 43-S/SK — Регулируемые опоры

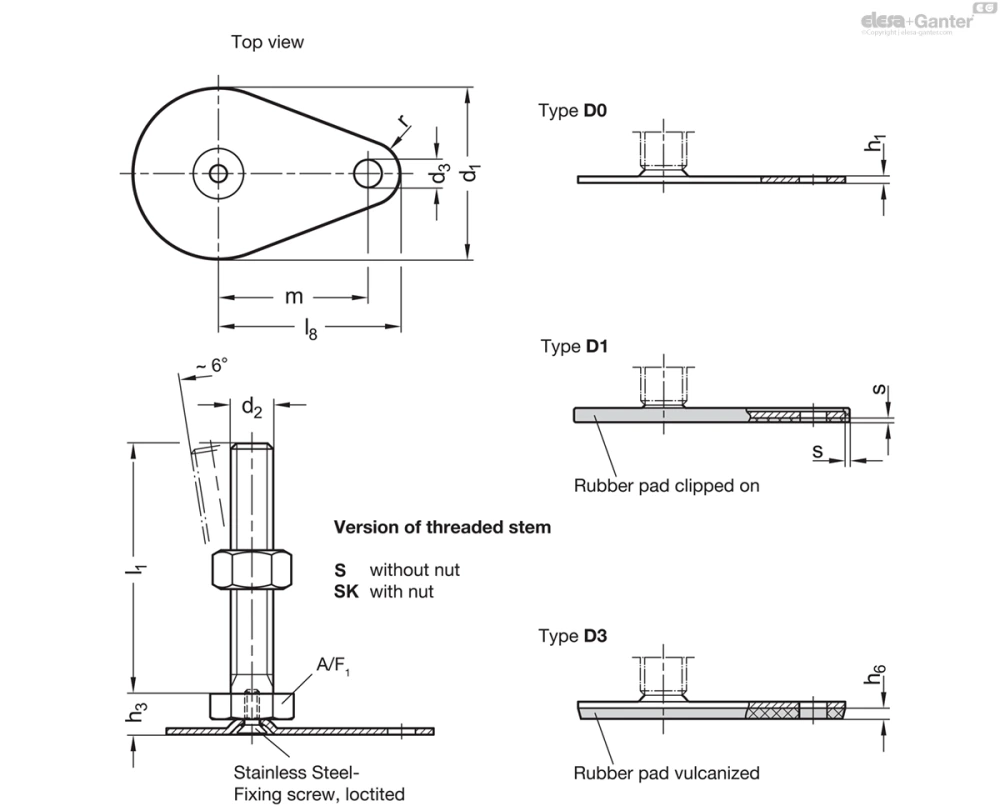

Схемы

Схема GN 43-S/SK

GN 43-S/SK

Таблица моделей — Регулируемые опоры

Артикул
d3
r
A/F 1
Вес (г) В корзину
GN 43-50-M8-40-D0-S 50 M 8 40 13 2.5 11 - 60 45 15 - 17 8 90
GN 43-50-M8-40-D1-S 50 M 8 40 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-40-D3-S 50 M 8 40 13 2.5 11 4 60 45 15 - 17 8 83
GN 43-50-M8-50-D0-S 50 M 8 50 13 2.5 11 - 60 45 15 - 17 8 92
GN 43-50-M8-50-D1-S 50 M 8 50 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-50-D3-S 50 M 8 50 13 2.5 11 4 60 45 15 - 17 8 103
GN 43-50-M8-63-D0-S 50 M 8 63 13 2.5 11 - 60 45 15 - 17 8 90
GN 43-50-M8-63-D1-S 50 M 8 63 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-63-D3-S 50 M 8 63 13 2.5 11 4 60 45 15 - 17 8 120
GN 43-50-M10-50-D0-S 50 M 10 50 13 2.5 11 - 60 45 15 - 17 14 100
GN 43-50-M10-50-D1-S 50 M 10 50 13 2.5 11 - 60 45 15 2 17 14 100
GN 43-50-M10-50-D3-S 50 M 10 50 13 2.5 11 4 60 45 15 - 17 14 120
GN 43-50-M10-60-D0-S 50 M 10 60 13 2.5 11 - 60 45 15 - 17 14 97
GN 43-50-M10-60-D1-S 50 M 10 60 13 2.5 11 - 60 45 15 2 17 14 120
GN 43-50-M10-60-D3-S 50 M 10 60 13 2.5 11 4 60 45 15 - 17 14 130
GN 43-50-M10-80-D0-S 50 M 10 80 13 2.5 11 - 60 45 15 - 17 14 120
GN 43-50-M10-80-D1-S 50 M 10 80 13 2.5 11 - 60 45 15 2 17 14 128
GN 43-50-M10-80-D3-S 50 M 10 80 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M10-100-D0-S 50 M 10 100 13 2.5 11 - 60 45 15 - 17 14 110
GN 43-50-M10-100-D1-S 50 M 10 100 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M10-100-D3-S 50 M 10 100 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M12-60-D0-S 50 M 12 60 13 2.5 11 - 60 45 15 - 17 14 120
GN 43-50-M12-60-D1-S 50 M 12 60 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M12-60-D3-S 50 M 12 60 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M12-80-D0-S 50 M 12 80 13 2.5 11 - 60 45 15 - 17 14 143
GN 43-50-M12-80-D1-S 50 M 12 80 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M12-80-D3-S 50 M 12 80 13 2.5 11 4 60 45 15 - 17 14 160
GN 43-50-M12-100-D0-S 50 M 12 100 13 2.5 11 - 60 45 15 - 17 14 160
GN 43-50-M12-100-D1-S 50 M 12 100 13 2.5 11 - 60 45 15 2 17 14 166
GN 43-50-M12-100-D3-S 50 M 12 100 13 2.5 11 4 60 45 15 - 17 14 150
GN 43-50-M12-125-D0-S 50 M 12 125 13 2.5 11 - 60 45 15 - 17 14 180
GN 43-50-M12-125-D1-S 50 M 12 125 13 2.5 11 - 60 45 15 2 17 14 200
GN 43-50-M12-125-D3-S 50 M 12 125 13 2.5 11 4 60 45 15 - 17 14 190
GN 43-60-M8-40-D0-S 60 M 8 40 13 2.5 11 - 65 50 15 - 17 8 102
GN 43-60-M8-40-D1-S 60 M 8 40 13 2.5 11 - 65 50 15 2 17 8 109
GN 43-60-M8-40-D3-S 60 M 8 40 13 2.5 11 4.5 65 50 15 - 17 8 120
GN 43-60-M8-50-D0-S 60 M 8 50 13 2.5 11 - 65 50 15 - 17 8 100
GN 43-60-M8-50-D1-S 60 M 8 50 13 2.5 11 - 65 50 15 2 17 8 120
GN 43-60-M8-50-D3-S 60 M 8 50 13 2.5 11 4.5 65 50 15 - 17 8 130
GN 43-60-M8-63-D0-S 60 M 8 63 13 2.5 11 - 65 50 15 - 17 8 109
GN 43-60-M8-63-D1-S 60 M 8 63 13 2.5 11 - 65 50 15 2 17 8 116
GN 43-60-M8-63-D3-S 60 M 8 63 13 2.5 11 4.5 65 50 15 - 17 8 148
GN 43-60-M10-50-D0-S 60 M 10 50 13 2.5 11 - 65 50 15 - 17 14 120
GN 43-60-M10-50-D1-S 60 M 10 50 13 2.5 11 - 65 50 15 2 17 14 110
GN 43-60-M10-50-D3-S 60 M 10 50 13 2.5 11 4.5 65 50 15 - 17 14 140
GN 43-60-M10-60-D0-S 60 M 10 60 13 2.5 11 - 65 50 15 - 17 14 130
GN 43-60-M10-60-D1-S 60 M 10 60 13 2.5 11 - 65 50 15 2 17 14 140
GN 43-60-M10-60-D3-S 60 M 10 60 13 2.5 11 4.5 65 50 15 - 17 14 165
GN 43-60-M10-80-D0-S 60 M 10 80 13 2.5 11 - 65 50 15 - 17 14 140
GN 43-60-M10-80-D1-S 60 M 10 80 13 2.5 11 - 65 50 15 2 17 14 150
GN 43-60-M10-80-D3-S 60 M 10 80 13 2.5 11 4.5 65 50 15 - 17 14 170
GN 43-60-M10-100-D0-S 60 M 10 100 13 2.5 11 - 65 50 15 - 17 14 140
GN 43-60-M10-100-D1-S 60 M 10 100 13 2.5 11 - 65 50 15 2 17 14 160
GN 43-60-M10-100-D3-S 60 M 10 100 13 2.5 11 4.5 65 50 15 - 17 14 180
GN 43-60-M12-60-D0-S 60 M 12 60 13 2.5 11 - 65 50 15 - 17 16 140
GN 43-60-M12-60-D1-S 60 M 12 60 13 2.5 11 - 65 50 15 2 17 16 159
GN 43-60-M12-60-D3-S 60 M 12 60 13 2.5 11 4.5 65 50 15 - 17 16 182
GN 43-60-M12-80-D0-S 60 M 12 80 13 2.5 11 - 65 50 15 - 17 16 160
GN 43-60-M12-80-D1-S 60 M 12 80 13 2.5 11 - 65 50 15 2 17 16 180
GN 43-60-M12-80-D3-S 60 M 12 80 13 2.5 11 4.5 65 50 15 - 17 16 180
GN 43-60-M12-100-D0-S 60 M 12 100 13 2.5 11 - 65 50 15 - 17 16 180
GN 43-60-M12-100-D1-S 60 M 12 100 13 2.5 11 - 65 50 15 2 17 16 190
GN 43-60-M12-100-D3-S 60 M 12 100 13 2.5 11 4.5 65 50 15 - 17 16 200
GN 43-60-M12-125-D0-S 60 M 12 125 13 2.5 11 - 65 50 15 - 17 16 200
GN 43-60-M12-125-D1-S 60 M 12 125 13 2.5 11 - 65 50 15 2 17 16 210
GN 43-60-M12-125-D3-S 60 M 12 125 13 2.5 11 4.5 65 50 15 - 17 16 200
GN 43-80-M8-40-D0-S 80 M 8 40 13 3 12 - 85 70 15 - 17 8 181
GN 43-80-M8-40-D1-S 80 M 8 40 13 3 12 - 85 70 15 2 17 8 198
GN 43-80-M8-40-D3-S 80 M 8 40 13 3 12 5 85 70 15 - 17 8 221
GN 43-80-M8-50-D0-S 80 M 8 50 13 3 12 - 85 70 15 - 17 8 185
GN 43-80-M8-50-D1-S 80 M 8 50 13 3 12 - 85 70 15 2 17 8 202
GN 43-80-M8-50-D3-S 80 M 8 50 13 3 12 5 85 70 15 - 17 8 225
GN 43-80-M8-63-D0-S 80 M 8 63 13 3 12 - 85 70 15 - 17 8 189
GN 43-80-M8-63-D1-S 80 M 8 63 13 3 12 - 85 70 15 2 17 8 206
GN 43-80-M8-63-D3-S 80 M 8 63 13 3 12 5 85 70 15 - 17 8 229
GN 43-80-M10-50-D0-S 80 M 10 50 13 3 12 - 85 70 15 - 17 14 214
GN 43-80-M10-50-D1-S 80 M 10 50 13 3 12 - 85 70 15 2 17 14 231
GN 43-80-M10-50-D3-S 80 M 10 50 13 3 12 5 85 70 15 - 17 14 254
GN 43-80-M10-60-D0-S 80 M 10 60 13 3 12 - 85 70 15 - 17 14 218
GN 43-80-M10-60-D1-S 80 M 10 60 13 3 12 - 85 70 15 2 17 14 235
GN 43-80-M10-60-D3-S 80 M 10 60 13 3 12 5 85 70 15 - 17 14 258
GN 43-80-M10-80-D0-S 80 M 10 80 13 3 12 - 85 70 15 - 17 14 228
GN 43-80-M10-80-D1-S 80 M 10 80 13 3 12 - 85 70 15 2 17 14 245
GN 43-80-M10-80-D3-S 80 M 10 80 13 3 12 5 85 70 15 - 17 14 268
GN 43-80-M10-100-D0-S 80 M 10 100 13 3 12 - 85 70 15 - 17 14 239
GN 43-80-M10-100-D1-S 80 M 10 100 13 3 12 - 85 70 15 2 17 14 256
GN 43-80-M10-100-D3-S 80 M 10 100 13 3 12 5 85 70 15 - 17 14 279
GN 43-80-M12-60-D0-S 80 M 12 60 13 3 12 - 85 70 15 - 17 20 232
GN 43-80-M12-60-D1-S 80 M 12 60 13 3 12 - 85 70 15 2 17 20 249
GN 43-80-M12-60-D3-S 80 M 12 60 13 3 12 5 85 70 15 - 17 20 272
GN 43-80-M12-80-D0-S 80 M 12 80 13 3 12 - 85 70 15 - 17 20 246
GN 43-80-M12-80-D1-S 80 M 12 80 13 3 12 - 85 70 15 2 17 20 263
GN 43-80-M12-80-D3-S 80 M 12 80 13 3 12 5 85 70 15 - 17 20 286
GN 43-80-M12-100-D0-S 80 M 12 100 13 3 12 - 85 70 15 - 17 20 261
GN 43-80-M12-100-D1-S 80 M 12 100 13 3 12 - 85 70 15 2 17 20 278
GN 43-80-M12-100-D3-S 80 M 12 100 13 3 12 5 85 70 15 - 17 20 301
GN 43-80-M12-125-D0-S 80 M 12 125 13 3 12 - 85 70 15 - 17 20 278
GN 43-80-M12-125-D1-S 80 M 12 125 13 3 12 - 85 70 15 2 17 20 295
GN 43-80-M12-125-D3-S 80 M 12 125 13 3 12 5 85 70 15 - 17 20 318
GN 43-50-M8-40-D0-SK 50 M 8 40 13 2.5 11 - 60 45 15 - 17 8 90
GN 43-50-M8-40-D1-SK 50 M 8 40 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-40-D3-SK 50 M 8 40 13 2.5 11 4 60 45 15 - 17 8 83
GN 43-50-M8-50-D0-SK 50 M 8 50 13 2.5 11 - 60 45 15 - 17 8 99
GN 43-50-M8-50-D1-SK 50 M 8 50 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-50-D3-SK 50 M 8 50 13 2.5 11 4 60 45 15 - 17 8 103
GN 43-50-M8-63-D0-SK 50 M 8 63 13 2.5 11 - 60 45 15 - 17 8 90
GN 43-50-M8-63-D1-SK 50 M 8 63 13 2.5 11 - 60 45 15 2 17 8 100
GN 43-50-M8-63-D3-SK 50 M 8 63 13 2.5 11 4 60 45 15 - 17 8 120
GN 43-50-M10-50-D0-SK 50 M 10 50 13 2.5 11 - 60 45 15 - 17 14 100
GN 43-50-M10-50-D1-SK 50 M 10 50 13 2.5 11 - 60 45 15 2 17 14 100
GN 43-50-M10-50-D3-SK 50 M 10 50 13 2.5 11 4 60 45 15 - 17 14 120
GN 43-50-M10-60-D0-SK 50 M 10 60 13 2.5 11 - 60 45 15 - 17 14 110
GN 43-50-M10-60-D1-SK 50 M 10 60 13 2.5 11 - 60 45 15 2 17 14 120
GN 43-50-M10-60-D3-SK 50 M 10 60 13 2.5 11 4 60 45 15 - 17 14 130
GN 43-50-M10-80-D0-SK 50 M 10 80 13 2.5 11 - 60 45 15 - 17 14 120
GN 43-50-M10-80-D1-SK 50 M 10 80 13 2.5 11 - 60 45 15 2 17 14 128
GN 43-50-M10-80-D3-SK 50 M 10 80 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M10-100-D0-SK 50 M 10 100 13 2.5 11 - 60 45 15 - 17 14 140
GN 43-50-M10-100-D1-SK 50 M 10 100 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M10-100-D3-SK 50 M 10 100 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M12-60-D0-SK 50 M 12 60 13 2.5 11 - 60 45 15 - 17 14 130
GN 43-50-M12-60-D1-SK 50 M 12 60 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M12-60-D3-SK 50 M 12 60 13 2.5 11 4 60 45 15 - 17 14 140
GN 43-50-M12-80-D0-SK 50 M 12 80 13 2.5 11 - 60 45 15 - 17 14 143
GN 43-50-M12-80-D1-SK 50 M 12 80 13 2.5 11 - 60 45 15 2 17 14 140
GN 43-50-M12-80-D3-SK 50 M 12 80 13 2.5 11 4 60 45 15 - 17 14 160
GN 43-50-M12-100-D0-SK 50 M 12 100 13 2.5 11 - 60 45 15 - 17 14 160
GN 43-50-M12-100-D1-SK 50 M 12 100 13 2.5 11 - 60 45 15 2 17 14 166
GN 43-50-M12-100-D3-SK 50 M 12 100 13 2.5 11 4 60 45 15 - 17 14 150
GN 43-50-M12-125-D0-SK 50 M 12 125 13 2.5 11 - 60 45 15 - 17 14 180
GN 43-50-M12-125-D1-SK 50 M 12 125 13 2.5 11 - 60 45 15 2 17 14 200
GN 43-50-M12-125-D3-SK 50 M 12 125 13 2.5 11 4 60 45 15 - 17 14 190
GN 43-60-M8-40-D0-SK 60 M 8 40 13 2.5 11 - 65 50 15 - 17 8 102
GN 43-60-M8-40-D1-SK 60 M 8 40 13 2.5 11 - 65 50 15 2 17 8 113
GN 43-60-M8-40-D3-SK 60 M 8 40 13 2.5 11 4.5 65 50 15 - 17 8 120
GN 43-60-M8-50-D0-SK 60 M 8 50 13 2.5 11 - 65 50 15 - 17 8 100
GN 43-60-M8-50-D1-SK 60 M 8 50 13 2.5 11 - 65 50 15 2 17 8 120
GN 43-60-M8-50-D3-SK 60 M 8 50 13 2.5 11 4.5 65 50 15 - 17 8 130
GN 43-60-M8-63-D0-SK 60 M 8 63 13 2.5 11 - 65 50 15 - 17 8 109
GN 43-60-M8-63-D1-SK 60 M 8 63 13 2.5 11 - 65 50 15 2 17 8 120
GN 43-60-M8-63-D3-SK 60 M 8 63 13 2.5 11 4.5 65 50 15 - 17 8 148
GN 43-60-M10-50-D0-SK 60 M 10 50 13 2.5 11 - 65 50 15 - 17 14 120
GN 43-60-M10-50-D1-SK 60 M 10 50 13 2.5 11 - 65 50 15 2 17 14 130
GN 43-60-M10-50-D3-SK 60 M 10 50 13 2.5 11 4.5 65 50 15 - 17 14 140
GN 43-60-M10-60-D0-SK 60 M 10 60 13 2.5 11 - 65 50 15 - 17 14 130
GN 43-60-M10-60-D1-SK 60 M 10 60 13 2.5 11 - 65 50 15 2 17 14 140
GN 43-60-M10-60-D3-SK 60 M 10 60 13 2.5 11 4.5 65 50 15 - 17 14 165
GN 43-60-M10-80-D0-SK 60 M 10 80 13 2.5 11 - 65 50 15 - 17 14 140
GN 43-60-M10-80-D1-SK 60 M 10 80 13 2.5 11 - 65 50 15 2 17 14 150
GN 43-60-M10-80-D3-SK 60 M 10 80 13 2.5 11 4.5 65 50 15 - 17 14 170
GN 43-60-M10-100-D0-SK 60 M 10 100 13 2.5 11 - 65 50 15 - 17 14 140
GN 43-60-M10-100-D1-SK 60 M 10 100 13 2.5 11 - 65 50 15 2 17 14 160
GN 43-60-M10-100-D3-SK 60 M 10 100 13 2.5 11 4.5 65 50 15 - 17 14 180
GN 43-60-M12-60-D0-SK 60 M 12 60 13 2.5 11 - 65 50 15 - 17 16 161
GN 43-60-M12-60-D1-SK 60 M 12 60 13 2.5 11 - 65 50 15 2 17 16 171
GN 43-60-M12-60-D3-SK 60 M 12 60 13 2.5 11 4.5 65 50 15 - 17 16 182
GN 43-60-M12-80-D0-SK 60 M 12 80 13 2.5 11 - 65 50 15 - 17 16 160
GN 43-60-M12-80-D1-SK 60 M 12 80 13 2.5 11 - 65 50 15 2 17 16 180
GN 43-60-M12-80-D3-SK 60 M 12 80 13 2.5 11 4.5 65 50 15 - 17 16 180
GN 43-60-M12-100-D0-SK 60 M 12 100 13 2.5 11 - 65 50 15 - 17 16 180
GN 43-60-M12-100-D1-SK 60 M 12 100 13 2.5 11 - 65 50 15 2 17 16 190
GN 43-60-M12-100-D3-SK 60 M 12 100 13 2.5 11 4.5 65 50 15 - 17 16 200
GN 43-60-M12-125-D0-SK 60 M 12 125 13 2.5 11 - 65 50 15 - 17 16 190
GN 43-60-M12-125-D1-SK 60 M 12 125 13 2.5 11 - 65 50 15 2 17 16 210
GN 43-60-M12-125-D3-SK 60 M 12 125 13 2.5 11 4.5 65 50 15 - 17 16 200
GN 43-80-M8-40-D0-SK 80 M 8 40 13 3 12 - 85 70 15 - 17 8 185
GN 43-80-M8-40-D1-SK 80 M 8 40 13 3 12 - 85 70 15 2 17 8 202
GN 43-80-M8-40-D3-SK 80 M 8 40 13 3 12 5 85 70 15 - 17 8 225
GN 43-80-M8-50-D0-SK 80 M 8 50 13 3 12 - 85 70 15 - 17 8 189
GN 43-80-M8-50-D1-SK 80 M 8 50 13 3 12 - 85 70 15 2 17 8 205
GN 43-80-M8-50-D3-SK 80 M 8 50 13 3 12 5 85 70 15 - 17 8 229
GN 43-80-M8-63-D0-SK 80 M 8 63 13 3 12 - 85 70 15 - 17 8 193
GN 43-80-M8-63-D1-SK 80 M 8 63 13 3 12 - 85 70 15 2 17 8 209
GN 43-80-M8-63-D3-SK 80 M 8 63 13 3 12 5 85 70 15 - 17 8 233
GN 43-80-M10-50-D0-SK 80 M 10 50 13 3 12 - 85 70 15 - 17 14 223
GN 43-80-M10-50-D1-SK 80 M 10 50 13 3 12 - 85 70 15 2 17 14 240
GN 43-80-M10-50-D3-SK 80 M 10 50 13 3 12 5 85 70 15 - 17 14 263
GN 43-80-M10-60-D0-SK 80 M 10 60 13 3 12 - 85 70 15 - 17 14 227
GN 43-80-M10-60-D1-SK 80 M 10 60 13 3 12 - 85 70 15 2 17 14 244
GN 43-80-M10-60-D3-SK 80 M 10 60 13 3 12 5 85 70 15 - 17 14 267
GN 43-80-M10-80-D0-SK 80 M 10 80 13 3 12 - 85 70 15 - 17 14 237
GN 43-80-M10-80-D1-SK 80 M 10 80 13 3 12 - 85 70 15 2 17 14 254
GN 43-80-M10-80-D3-SK 80 M 10 80 13 3 12 5 85 70 15 - 17 14 277
GN 43-80-M10-100-D0-SK 80 M 10 100 13 3 12 - 85 70 15 - 17 14 248
GN 43-80-M10-100-D1-SK 80 M 10 100 13 3 12 - 85 70 15 2 17 14 265
GN 43-80-M10-100-D3-SK 80 M 10 100 13 3 12 5 85 70 15 - 17 14 288
GN 43-80-M12-60-D0-SK 80 M 12 60 13 3 12 - 85 70 15 - 17 20 244
GN 43-80-M12-60-D1-SK 80 M 12 60 13 3 12 - 85 70 15 2 17 20 261
GN 43-80-M12-60-D3-SK 80 M 12 60 13 3 12 5 85 70 15 - 17 20 284
GN 43-80-M12-80-D0-SK 80 M 12 80 13 3 12 - 85 70 15 - 17 20 258
GN 43-80-M12-80-D1-SK 80 M 12 80 13 3 12 - 85 70 15 2 17 20 275
GN 43-80-M12-80-D3-SK 80 M 12 80 13 3 12 5 85 70 15 - 17 20 298
GN 43-80-M12-100-D0-SK 80 M 12 100 13 3 12 - 85 70 15 - 17 20 273
GN 43-80-M12-100-D1-SK 80 M 12 100 13 3 12 - 85 70 15 2 17 20 290
GN 43-80-M12-100-D3-SK 80 M 12 100 13 3 12 5 85 70 15 - 17 20 300
GN 43-80-M12-125-D0-SK 80 M 12 125 13 3 12 - 85 70 15 - 17 20 280
GN 43-80-M12-125-D1-SK 80 M 12 125 13 3 12 - 85 70 15 2 17 20 307
GN 43-80-M12-125-D3-SK 80 M 12 125 13 3 12 5 85 70 15 - 17 20 330
3D-модель Технические данные (PDF)

Характеристики

Типы (по типам опор)

  • Тип D0: без резиновой подкладки
  • Тип D1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип D3: с резиновой прокладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании
  • Вариант исполнения U: без гайки, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения UK: с гайкой, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, гладкая отшлифованная

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка, легкосъёмная

  • черный цвет, TPE (Santoprene®)
  • ≈ 80 Шор А

Резиновая подкладка, вулканизированная

  • черный цвет, NBR (Perbunan®)
  • Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 43 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой ситуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22411-0______logo__43_NA-22417-0______logo__42_NA-22425-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24
____logo__43_NA-22419-0______logo__43_NA-22415-1______logo__42_NA-22409-0__
V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24W: закрытая резьба и лыска под ключ в основании при d2 M 16X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN 43-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 43-S/SK — Регулируемые опоры

Чертёж GN 43-S/SK
