Винты с эксцентриковой головкой

Name: Винты с эксцентриковой головкой GN 418.2-9-M4-8-R
Brand: GANTER
SKU: GN 418.2-9-M4-8-R

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 418.2-9-M4-8-R

Технические характеристики — Винты с эксцентриковой головкой

d_1Nominal dimension: 9
d₁: 9.2
d₂: M 4
l: 8
h₁: 3
h₂: 3
r₁: 4
r₂: 4.6
s₁: 1
s₂: 0.6
A/F: 2.5
x ±0.2: 3.5
z ±0.2: 4.2
Макс. момент затяжки в Н·м: 1.5
Макс. сила зажима F в кН: 0.09
Weight (in g): 2
Вес (г): 2

Все модели серии GN 418.2 (6) →

Характеристики

Тип

Тип R: Зажим вращением по часовой стрелке

(d₂ = правая винтовая резьба)

Сталь

корпус закалённый HRC 56 ±1

Класс разрывной прочности 8.8

zinc plated, blue passivated

Информация

Винты с эксцентриковой головкой GN 418.2 являются крепкими компактными элементами, требующими минимального пространства для установки и обеспечивающими максимальное удобство и простоту в обращении.

Зажимные силы F, указанные в таблице, относятся к максимально допустимому моменту затяжки и к указанной вворачиваемой глубине t.

Значения прочности винтов

Техническая информация

Функция

Головка винта с эксцентриковой головкой имеет два вида кулачка: радиально-зажимной кулачок (с дополнительным 30°-ным уклоном) и кулачок осевого снижения. Эксцентриковый кулачок гарантирует, что зажимная сила является одинаковой в любом угловом положении. Также кулачок является самоблокирующимся.

Составляющие силы действуют на зажимную точку, что вызывает проседание и в дополнение к трению является причиной прижатия заготовки к жёсткому упору. Дополнительное проседание создаётся резьбой и 30°-ным уклоном.

Для обеспечения безопасного и надёжного зажима в каждом виде применения доступны правосторонний (с правой резьбой) и левосторонний (с левой резьбой) варианты исполнения.

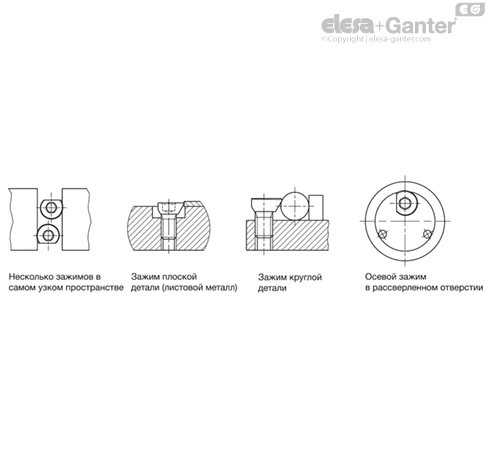

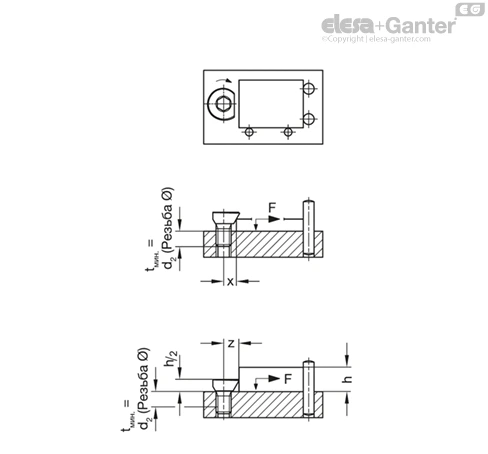

Инструкции по монтажу

Расположите резьбовое (ые) отверстие (я) согласно указаниям

Вверните винт с эксцентриковой головкой на требуемую высоту и поместите его плоской стороной напротив заготовки (отметьте минимальную глубину ввинчивания t)
