Пружинные защёлки

Цинковое литьё под давлением / штифт фиксатора, сталь, с фланцем для поверхностного монтажа

Пружинные защёлки

Таблица (PDF)

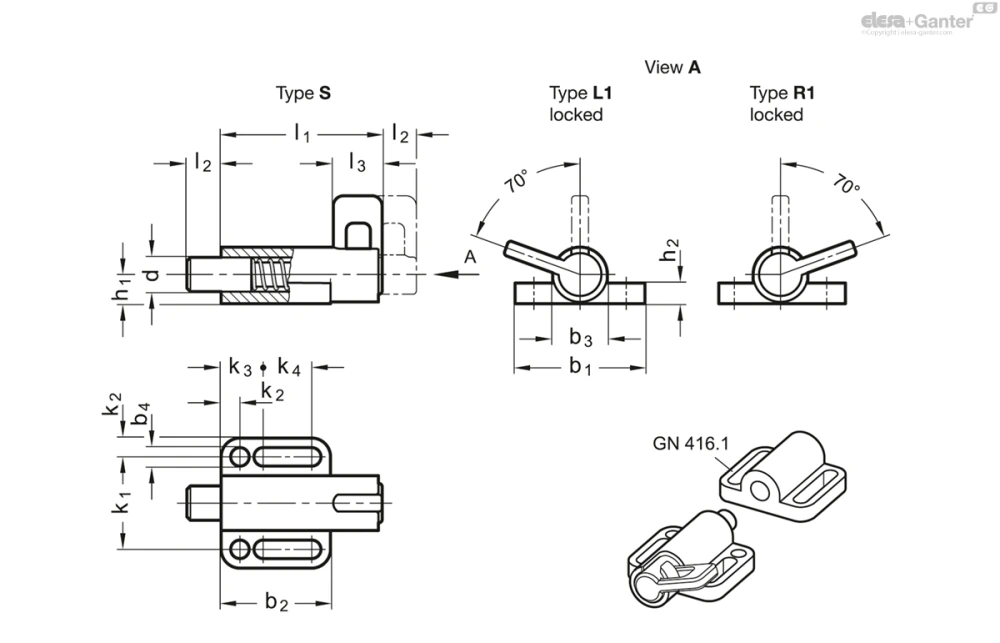

GN 416

Таблица моделей — Пружинные защёлки

Артикул	d Ось -0.05 Отверстие +0.1/+0.05	b₁	b₂	b₃	b₄	h₁	h₂	k₁	k₂	k₃	k₄	l₁	l_2min.	l₃	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 416-6-38-L1	6	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	67
GN 416-8-38-L1	8	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	69
GN 416-8-46-L1	8	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	130
GN 416-10-38-L1	10	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	72
GN 416-10-46-L1	10	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	133
GN 416-12-46-L1	12	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	136
GN 416-6-38-S	6	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	68
GN 416-8-38-S	8	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	70
GN 416-8-46-S	8	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	130
GN 416-10-38-S	10	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	73
GN 416-10-46-S	10	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	134
GN 416-12-46-S	12	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	136
GN 416-6-38-R1	6	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	67
GN 416-8-38-R1	8	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	69
GN 416-8-46-R1	8	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	130
GN 416-10-38-R1	10	38	32	16	5.4	8.5	6	27	5.5	12	14.5	47	10	14	21	27	72
GN 416-10-46-R1	10	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	133
GN 416-12-46-R1	12	46	40	20	6.4	11	6	33	6.5	14.5	19	59	12	17	25	38	136

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип S: без блокировки, без исходного положения

Тип L1: Блокировка / фиксация в отжатом положении (отключение) через поворот против часовой стрелки

Тип R1: Блокировка / фиксация в отжатом положении (отключение) через поворот по часовой стрелке

Направляющая

Цинк, литьё под давлением

с пластиковым покрытием, цвет RAL 9005, текстурная отделка

Штифт

Сталь

гальванически оцинкована с голубой пассивацией

пружина

Нержавеющая сталь AISI 301

Рычаг защёлки

Пластик, технополимер (полиамид ПА)

чёрный цвет, матовая отделка

чёрный цвет, матовая отделка

Информация

Плунжер пружинных защёлок GN 416 работает от осевого натяжения рычага защёлки. Данный вид управления с верхней стороны обладает преимуществами при определённых условиях установки.

Штифты пружинных защёлок типа S установлены в корпусе для предотвращения вращения и, следовательно, блокировки в исходном, но не убранном положении. Пружинные защёлки типов R1 и L1 обладают функцией блокировки в исходном, а также в убранном положении, предотвращая самопроизвольную работу. Блокировочная насечка удерживает рычаг защёлки в обоих положениях.

Диапазон регулировки разработан таким образом, что шайбы ISO 7092 могут быть использованы в регулировочном пазу корпуса.
