Серия GN 3664

GN-3664

Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

Пластмассовая ручка, механизм ограничения крутящего момента, сталь

Винт

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 3664

GN 3664

GN 3664

Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

Пластмассовая ручка, механизм ограничения крутящего момента, сталь
GN-3664

GN-3664

Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

Пластмассовая ручка, механизм ограничения крутящего момента, сталь

Изображения

GN-3664 — Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

Схемы

Схема GN-3664

GN-3664

Таблица моделей — Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

Артикул
В корзину
GN 3664-50-M8-16-2 50 M 8 16 13.5 23.6 42 11 2 71
GN 3664-50-M8-16-3 50 M 8 16 13.5 23.6 42 11 3 71
GN 3664-50-M8-16-4 50 M 8 16 13.5 23.6 42 11 4 71
GN 3664-50-M8-20-2 50 M 8 20 13.5 23.6 42 11 2 71
GN 3664-50-M8-20-3 50 M 8 20 13.5 23.6 42 11 3 71
GN 3664-50-M8-20-4 50 M 8 20 13.5 23.6 42 11 4 71
GN 3664-50-M8-25-2 50 M 8 25 13.5 23.6 42 11 2 73
GN 3664-50-M8-25-3 50 M 8 25 13.5 23.6 42 11 3 73
GN 3664-50-M8-25-4 50 M 8 25 13.5 23.6 42 11 4 73
GN 3664-50-M8-32-2 50 M 8 32 13.5 23.6 42 11 2 75
GN 3664-50-M8-32-3 50 M 8 32 13.5 23.6 42 11 3 75
GN 3664-50-M8-32-4 50 M 8 32 13.5 23.6 42 11 4 75
GN 3664-50-M8-40-2 50 M 8 40 13.5 23.6 42 11 2 77
GN 3664-50-M8-40-3 50 M 8 40 13.5 23.6 42 11 3 77
GN 3664-50-M8-40-4 50 M 8 40 13.5 23.6 42 11 4 77
GN 3664-50-M10-20-2 50 M 10 20 13.5 23.6 42 11 2 74
GN 3664-50-M10-20-3 50 M 10 20 13.5 23.6 42 11 3 74
GN 3664-50-M10-20-4 50 M 10 20 13.5 23.6 42 11 4 74
GN 3664-50-M10-25-2 50 M 10 25 13.5 23.6 42 11 2 77
GN 3664-50-M10-25-3 50 M 10 25 13.5 23.6 42 11 3 77
GN 3664-50-M10-25-4 50 M 10 25 13.5 23.6 42 11 4 77
GN 3664-50-M10-32-2 50 M 10 32 13.5 23.6 42 11 2 81
GN 3664-50-M10-32-3 50 M 10 32 13.5 23.6 42 11 3 81
GN 3664-50-M10-32-4 50 M 10 32 13.5 23.6 42 11 4 81
GN 3664-50-M10-40-2 50 M 10 40 13.5 23.6 42 11 2 83
GN 3664-50-M10-40-3 50 M 10 40 13.5 23.6 42 11 3 83
GN 3664-50-M10-40-4 50 M 10 40 13.5 23.6 42 11 4 83
GN 3664-50-M10-50-2 50 M 10 50 13.5 23.6 42 11 2 88
GN 3664-50-M10-50-3 50 M 10 50 13.5 23.6 42 11 3 88
GN 3664-50-M10-50-4 50 M 10 50 13.5 23.6 42 11 4 88
GN 3664-63-M8-25-3,2 63 M 8 25 16 28.1 47 13 3.2 119
GN 3664-63-M8-25-4 63 M 8 25 16 28.1 47 13 4 119
GN 3664-63-M8-25-4,7 63 M 8 25 16 28.1 47 13 4.7 119
GN 3664-63-M8-32-3,2 63 M 8 32 16 28.1 47 13 3.2 122
GN 3664-63-M8-32-4 63 M 8 32 16 28.1 47 13 4 122
GN 3664-63-M8-32-4,7 63 M 8 32 16 28.1 47 13 4.7 122
GN 3664-63-M8-40-3,2 63 M 8 40 16 28.1 47 13 3.2 126
GN 3664-63-M8-40-4 63 M 8 40 16 28.1 47 13 4 126
GN 3664-63-M8-40-4,7 63 M 8 40 16 28.1 47 13 4.7 126
GN 3664-63-M8-50-3,2 63 M 8 50 16 28.1 47 13 3.2 129
GN 3664-63-M8-50-4 63 M 8 50 16 28.1 47 13 4 129
GN 3664-63-M8-50-4,7 63 M 8 50 16 28.1 47 13 4.7 129
GN 3664-63-M8-63-3,2 63 M 8 63 16 28.1 47 13 3.2 133
GN 3664-63-M8-63-4 63 M 8 63 16 28.1 47 13 4 133
GN 3664-63-M8-63-4,7 63 M 8 63 16 28.1 47 13 4.7 133
GN 3664-63-M10-25-3,2 63 M 10 25 16 28.1 47 13 3.2 125
GN 3664-63-M10-25-4 63 M 10 25 16 28.1 47 13 4 125
GN 3664-63-M10-25-4,7 63 M 10 25 16 28.1 47 13 4.7 125
GN 3664-63-M10-32-3,2 63 M 10 32 16 28.1 47 13 3.2 128
GN 3664-63-M10-32-4 63 M 10 32 16 28.1 47 13 4 128
GN 3664-63-M10-32-4,7 63 M 10 32 16 28.1 47 13 4.7 128
GN 3664-63-M10-40-3,2 63 M 10 40 16 28.1 47 13 3.2 132
GN 3664-63-M10-40-4 63 M 10 40 16 28.1 47 13 4 132
GN 3664-63-M10-40-4,7 63 M 10 40 16 28.1 47 13 4.7 132
GN 3664-63-M10-50-3,2 63 M 10 50 16 28.1 47 13 3.2 137
GN 3664-63-M10-50-4 63 M 10 50 16 28.1 47 13 4 137
GN 3664-63-M10-50-4,7 63 M 10 50 16 28.1 47 13 4.7 137
GN 3664-63-M10-63-3,2 63 M 10 63 16 28.1 47 13 3.2 143
GN 3664-63-M10-63-4 63 M 10 63 16 28.1 47 13 4 143
GN 3664-63-M10-63-4,7 63 M 10 63 16 28.1 47 13 4.7 143
GN 3664-80-M10-25-4 80 M 10 25 19 34.1 55 15.5 4 196
GN 3664-80-M10-25-5,5 80 M 10 25 19 34.1 55 15.5 5.5 196
GN 3664-80-M10-25-7,5 80 M 10 25 19 34.1 55 15.5 7.5 196
GN 3664-80-M10-32-4 80 M 10 32 19 34.1 55 15.5 4 200
GN 3664-80-M10-32-5,5 80 M 10 32 19 34.1 55 15.5 5.5 200
GN 3664-80-M10-32-7,5 80 M 10 32 19 34.1 55 15.5 7.5 200
GN 3664-80-M10-40-4 80 M 10 40 19 34.1 55 15.5 4 204
GN 3664-80-M10-40-5,5 80 M 10 40 19 34.1 55 15.5 5.5 204
GN 3664-80-M10-40-7,5 80 M 10 40 19 34.1 55 15.5 7.5 204
GN 3664-80-M10-50-4 80 M 10 50 19 34.1 55 15.5 4 210
GN 3664-80-M10-50-5,5 80 M 10 50 19 34.1 55 15.5 5.5 210
GN 3664-80-M10-50-7,5 80 M 10 50 19 34.1 55 15.5 7.5 210
GN 3664-80-M10-63-4 80 M 10 63 19 34.1 55 15.5 4 215
GN 3664-80-M10-63-5,5 80 M 10 63 19 34.1 55 15.5 5.5 215
GN 3664-80-M10-63-7,5 80 M 10 63 19 34.1 55 15.5 7.5 215
GN 3664-80-M12-25-4 80 M 12 25 19 34.1 55 15.5 4 203
GN 3664-80-M12-25-5,5 80 M 12 25 19 34.1 55 15.5 5.5 203
GN 3664-80-M12-25-7,5 80 M 12 25 19 34.1 55 15.5 7.5 203
GN 3664-80-M12-32-4 80 M 12 32 19 34.1 55 15.5 4 207
GN 3664-80-M12-32-5,5 80 M 12 32 19 34.1 55 15.5 5.5 207
GN 3664-80-M12-32-7,5 80 M 12 32 19 34.1 55 15.5 7.5 207
GN 3664-80-M12-40-4 80 M 12 40 19 34.1 55 15.5 4 212
GN 3664-80-M12-40-5,5 80 M 12 40 19 34.1 55 15.5 5.5 212
GN 3664-80-M12-40-7,5 80 M 12 40 19 34.1 55 15.5 7.5 212
GN 3664-80-M12-50-4 80 M 12 50 19 34.1 55 15.5 4 220
GN 3664-80-M12-50-5,5 80 M 12 50 19 34.1 55 15.5 5.5 220
GN 3664-80-M12-50-7,5 80 M 12 50 19 34.1 55 15.5 7.5 220
GN 3664-80-M12-63-4 80 M 12 63 19 34.1 55 15.5 4 229
GN 3664-80-M12-63-5,5 80 M 12 63 19 34.1 55 15.5 5.5 229
GN 3664-80-M12-63-7,5 80 M 12 63 19 34.1 55 15.5 7.5 229
3D-модель Технические данные (PDF)

Характеристики

Поворотная ручка

Пластик, полиамид (PA-HP)

  • Армирование стекловолокном
  • Чёрный цвет, матовая отделка

Механизм ограничения крутящего момента

Сталь, закаленная

Другие компоненты

Сталь, чернение

Крышка

Пластик, светло-серый цвет

Информация

Трёхлепестковые ручки с ограничением крутящего момента / винты GN 3664 используются, когда необходимо ограничить прикладываемый вручную крутящий момент.

При повороте по часовой стрелке и после достижения заданного крутящего момента срабатывает механическая система ограничения крутящего момента ручки с накаткой. При повороте против часовой стрелки механическая система блокируется, чтобы не ограничивать крутящий момент. Эта конфигурация гарантирует, например, что в процессе затяжки максимально допустимый крутящий момент не будет превышен. При этом крутящий момент, необходимый для раскручивания, передаётся беспрепятственно.

По запросу

  • Другие размеры вставок с отверстием или вставок с резьбой аналогичны GN 300.
  • Другие вставки со специальными шпильками аналогичны GN 306.
  • Другие значения крутящего момента
  • Ограничение крутящего момента путём поворота против часовой стрелки или поворотом против и по часовой стрелке

Техническая информация

Вопрос о продукции

Спросите о серии GN-3664 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

GN-3664 — Трёхлепестковые ручки с ограничением крутящего момента / винты поворотной ручки

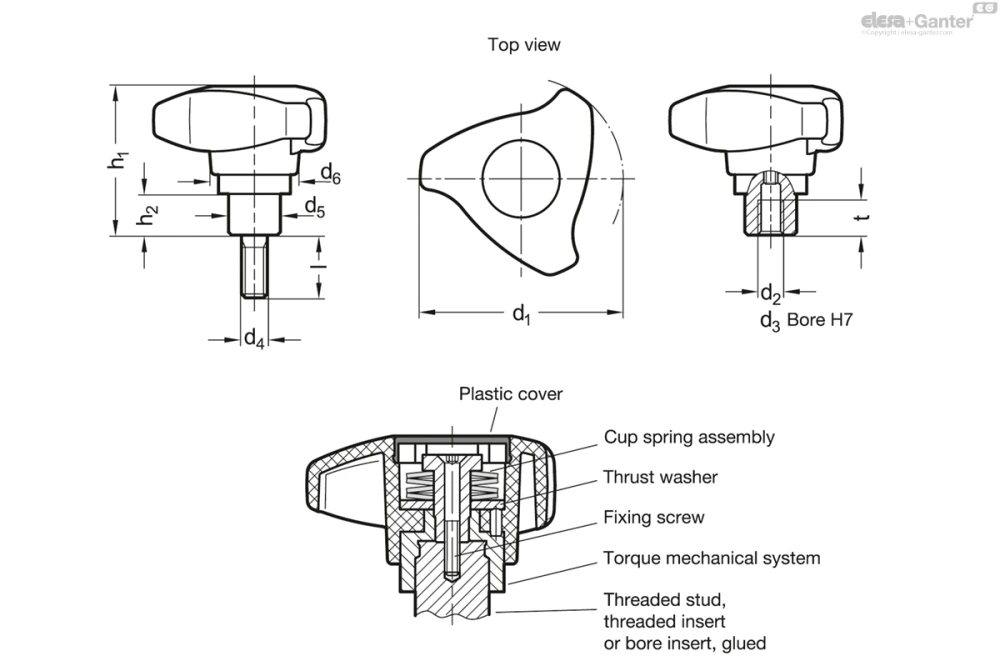

Чертёж GN-3664
