Серия GN 366
GN 366
Овальные трубчатые ручки
Алюминиевая трубка, опоры ручки, пластик
Овальные трубчатые ручки
Изображения

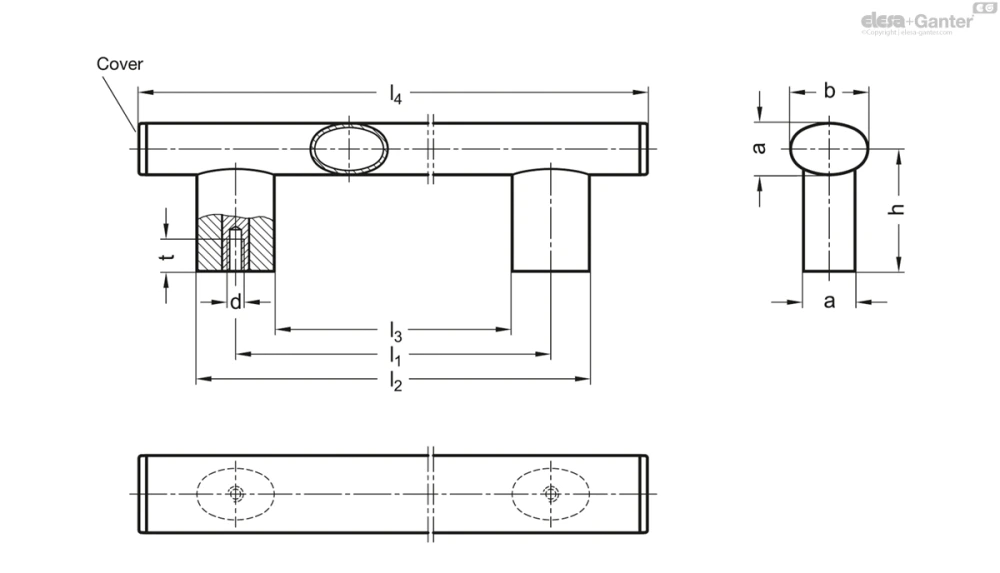

Схемы
GN 366
Таблица моделей — Овальные трубчатые ручки
| Артикул | b |
|
|
a | h |
|
|
|
t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 366-36-M6-200-SW | 36 | M 6 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 345 | |
| GN 366-36-M6-200-ELS | 36 | M 6 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 345 | |
| GN 366-36-M6-200-ELG | 36 | M 6 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 345 | |
| GN 366-36-M8-200-SW | 36 | M 8 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 337 | |
| GN 366-36-M8-200-ELS | 36 | M 8 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 337 | |
| GN 366-36-M8-200-ELG | 36 | M 8 | 200 | 24 | 57 | 236 | 164 | 290 | 15 | 337 | |
| GN 366-36-M6-250-SW | 36 | M 6 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 397 | |
| GN 366-36-M6-250-ELS | 36 | M 6 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 397 | |
| GN 366-36-M6-250-ELG | 36 | M 6 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 397 | |
| GN 366-36-M8-250-SW | 36 | M 8 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 389 | |
| GN 366-36-M8-250-ELS | 36 | M 8 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 389 | |
| GN 366-36-M8-250-ELG | 36 | M 8 | 250 | 24 | 57 | 286 | 214 | 340 | 15 | 389 | |
| GN 366-36-M6-300-SW | 36 | M 6 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 443 | |
| GN 366-36-M6-300-ELS | 36 | M 6 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 443 | |
| GN 366-36-M6-300-ELG | 36 | M 6 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 443 | |
| GN 366-36-M8-300-SW | 36 | M 8 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 434 | |
| GN 366-36-M8-300-ELS | 36 | M 8 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 434 | |
| GN 366-36-M8-300-ELG | 36 | M 8 | 300 | 24 | 57 | 336 | 264 | 390 | 15 | 434 | |
| GN 366-36-M6-400-SW | 36 | M 6 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 522 | |
| GN 366-36-M6-400-ELS | 36 | M 6 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 522 | |
| GN 366-36-M6-400-ELG | 36 | M 6 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 522 | |
| GN 366-36-M8-400-SW | 36 | M 8 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 514 | |
| GN 366-36-M8-400-ELS | 36 | M 8 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 514 | |
| GN 366-36-M8-400-ELG | 36 | M 8 | 400 | 24 | 57 | 436 | 364 | 490 | 15 | 514 | |
| GN 366-36-M6-500-SW | 36 | M 6 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 610 | |
| GN 366-36-M6-500-ELS | 36 | M 6 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 610 | |
| GN 366-36-M6-500-ELG | 36 | M 6 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 610 | |
| GN 366-36-M8-500-SW | 36 | M 8 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 602 | |
| GN 366-36-M8-500-ELS | 36 | M 8 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 602 | |
| GN 366-36-M8-500-ELG | 36 | M 8 | 500 | 24 | 57 | 536 | 464 | 590 | 15 | 602 | |
| GN 366-36-M6-600-SW | 36 | M 6 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 693 | |
| GN 366-36-M6-600-ELS | 36 | M 6 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 693 | |
| GN 366-36-M6-600-ELG | 36 | M 6 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 693 | |
| GN 366-36-M8-600-SW | 36 | M 8 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 685 | |
| GN 366-36-M8-600-ELS | 36 | M 8 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 685 | |
| GN 366-36-M8-600-ELG | 36 | M 8 | 600 | 24 | 57 | 636 | 564 | 690 | 15 | 685 |
Характеристики
Трубка ручки
Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Опоры ручки / заглушка, чёрный цвет, матовая отделка
- анодированные, естественный цвет ELS
- Опоры ручки / заглушка, чёрный цвет, матовая отделка
- анодированное покрытие, естественный цвет ELG
- Опоры ручки / заглушки, светло-серый цвет, матовая отделка
Опоры ручки / заглушка
Пластик, полиамид (PA)
- Армирование стекловолокном
- Рабочая температура до 100 °C
Втулка
Оцинкованная сталь
Информация
Характеристики конструкции овальных ручек GN 366: трубка и опора ручки изготавливаются из одного и того же эллиптического профиля.
