Серия GN 334
GN 334
Овальные трубчатые ручки
Алюминиевая трубка, опоры ручки, цинковое литьё под давлением, монтаж с задней стороны
Овальные трубчатые ручки
Изображения

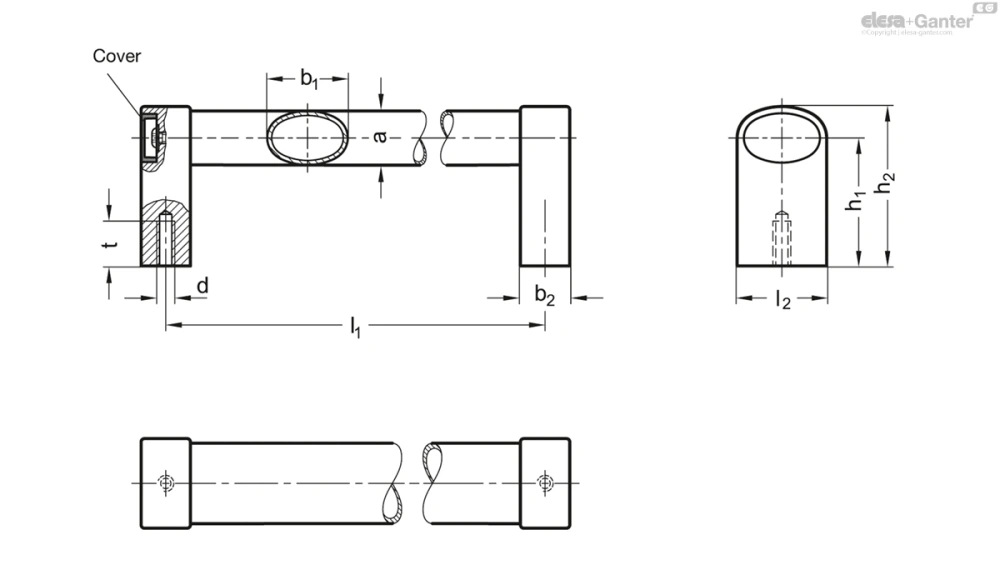

Схемы
GN 334
Таблица моделей — Овальные трубчатые ручки
| Артикул | b1 |
|
a | b2 | d | h1 | h2 | l2 | t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 334-36-200-SW | 36 | 200 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 480 | |
| GN 334-36-200-EL | 36 | 200 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 480 | |
| GN 334-36-200-ES | 36 | 200 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 480 | |
| GN 334-36-250-SW | 36 | 250 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 522 | |
| GN 334-36-250-EL | 36 | 250 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 522 | |
| GN 334-36-250-ES | 36 | 250 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 522 | |
| GN 334-36-300-SW | 36 | 300 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 560 | |
| GN 334-36-300-EL | 36 | 300 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 560 | |
| GN 334-36-300-ES | 36 | 300 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 560 | |
| GN 334-36-350-SW | 36 | 350 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 620 | |
| GN 334-36-350-EL | 36 | 350 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 620 | |
| GN 334-36-350-ES | 36 | 350 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 620 | |
| GN 334-36-400-SW | 36 | 400 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 660 | |
| GN 334-36-400-EL | 36 | 400 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 660 | |
| GN 334-36-400-ES | 36 | 400 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 660 | |
| GN 334-36-500-SW | 36 | 500 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 720 | |
| GN 334-36-500-EL | 36 | 500 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 720 | |
| GN 334-36-500-ES | 36 | 500 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 720 | |
| GN 334-36-600-SW | 36 | 600 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 840 | |
| GN 334-36-600-EL | 36 | 600 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 840 | |
| GN 334-36-600-ES | 36 | 600 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 840 | |
| GN 334-36-800-SW | 36 | 800 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 940 | |
| GN 334-36-800-EL | 36 | 800 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 940 | |
| GN 334-36-800-ES | 36 | 800 | 24 | 22 | M 8 | 57 | 71 | 40 | 15 | 940 |
Характеристики
Трубка ручки
Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Опоры ручки, чёрный цвет
- Анодированные, естественный цвет EL
- Опоры ручки, чёрный цвет
- Анодированные, естественный цвет ES
- Опоры ручки, серебристый цвет
Опоры ручки
Цинковое литьё под давлением
С пластиковым покрытием, текстурированная поверхность
- Чёрный цвет, RAL 9005 для SW / EL
- Серебристый цвет, RAL 9006 для ES
Крышка
Пластик, светло-серый цвет
Информация
Овальные трубчатые ручки GN 334 обладают привлекательным дизайном и высокой устойчивостью.
Трубка ручки может быть установлена без какой-либо последующей механической обработки, позволяя легко реализовать нестандартные длины.
Техническая информация
