Серия GN 333.6
GN 333.6
Трубчатые ручки
Нержавеющая сталь
Трубчатые ручки из нержавеющей стали
Изображения

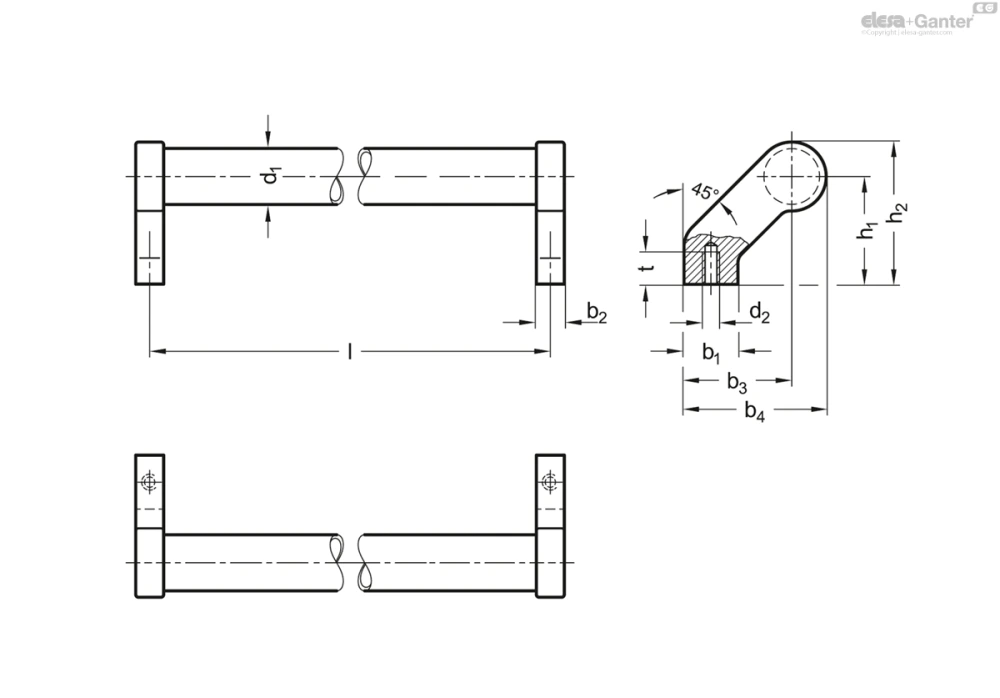

Схемы
GN 333.6
Таблица моделей — Трубчатые ручки
| Артикул | d1 |
|
b1 | b2 | b3 | b4 | d2 | h1 | h2 | t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 333.6-28-200 | 28 | 200 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 605 | |
| GN 333.6-28-250 | 28 | 250 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 670 | |
| GN 333.6-28-300 | 28 | 300 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 730 | |
| GN 333.6-28-400 | 28 | 400 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 845 | |
| GN 333.6-28-500 | 28 | 500 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 980 | |
| GN 333.6-28-600 | 28 | 600 | 25 | 14 | 50 | 66 | M 8 | 50 | 66 | 15 | 1060 |
Характеристики
Трубка Ø 28 x 2
Нержавеющая сталь
- AISI 304
- шлифованная, матовая, блестящая отделка
Опоры ручки
Точное литьё из нержавеющей стали
- AISI CF-8
- матовая отделка, дробеструйная обработка
Информация
С трубчатыми ручками из нержавеющей стали GN 333.6, опоры ручки и трубка ручки сжаты вместе.
Типичная область применения трубчатых ручек – двустворчатые двери в машинах или устройствах.
Техническая информация
