Серия GN 333.3
GN 333.3
Трубчатые ручки
Трубка из алюминия, ножки ручки из цинкового литья под давлением, со съёмными кронштейнами для ручек
Трубчатые ручки
Изображения

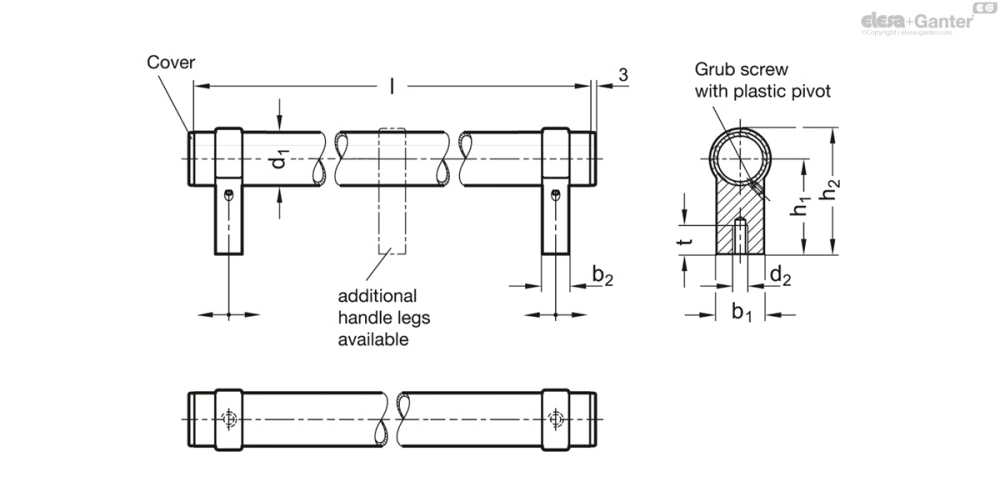

Схемы
GN 333.3
Таблица моделей — Трубчатые ручки
| Артикул | d1 |
|
d2 | b1 | b2 | h1 | h2 | t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 333.3-28-242-A-SW | 28 | 242 | M 8 | 25 | 14 | 50 | 66 | 15 | 300 | |
| GN 333.3-28-242-A-ELS | 28 | 242 | M 8 | 25 | 14 | 50 | 66 | 15 | 300 | |
| GN 333.3-28-242-A-ELG | 28 | 242 | M 8 | 25 | 14 | 50 | 66 | 15 | 300 | |
| GN 333.3-28-292-A-SW | 28 | 292 | M 8 | 25 | 14 | 50 | 66 | 15 | 320 | |
| GN 333.3-28-292-A-ELS | 28 | 292 | M 8 | 25 | 14 | 50 | 66 | 15 | 320 | |
| GN 333.3-28-292-A-ELG | 28 | 292 | M 8 | 25 | 14 | 50 | 66 | 15 | 320 | |
| GN 333.3-28-392-A-SW | 28 | 392 | M 8 | 25 | 14 | 50 | 66 | 15 | 375 | |
| GN 333.3-28-392-A-ELS | 28 | 392 | M 8 | 25 | 14 | 50 | 66 | 15 | 375 | |
| GN 333.3-28-392-A-ELG | 28 | 392 | M 8 | 25 | 14 | 50 | 66 | 15 | 375 | |
| GN 333.3-28-492-A-SW | 28 | 492 | M 8 | 25 | 14 | 50 | 66 | 15 | 420 | |
| GN 333.3-28-492-A-ELS | 28 | 492 | M 8 | 25 | 14 | 50 | 66 | 15 | 420 | |
| GN 333.3-28-492-A-ELG | 28 | 492 | M 8 | 25 | 14 | 50 | 66 | 15 | 420 | |
| GN 333.3-28-592-A-SW | 28 | 592 | M 8 | 25 | 14 | 50 | 66 | 15 | 480 | |
| GN 333.3-28-592-A-ELS | 28 | 592 | M 8 | 25 | 14 | 50 | 66 | 15 | 480 | |
| GN 333.3-28-592-A-ELG | 28 | 592 | M 8 | 25 | 14 | 50 | 66 | 15 | 480 |
Характеристики
Тип
- Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Трубка ручки
Алюминий, толщина стенок 1,5 мм
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Опоры ручки, чёрный цвет
- анодированные, естественный цвет ELS
- Опоры ручки, чёрный цвет
- анодированное покрытие, естественный цвет ELG
- Опоры ручки, серебристый цвет
Опоры ручки
Цинковое литьё под давлением
С пластиковым покрытием, текстурированная поверхность
- Чёрный цвет, RAL 9005 для SW / ELS
- Серебристый цвет, RAL 9006 для ELG
Заглушка
Пластик
- Чёрный цвет, матовая отделка для SW / ELS
- светло-серый цвет, матовая отделка для ELG
Информация
Расстояние между крепёжными отверстиями трубчатых ручек GN 333.3 может быть отрегулировано.
Кроме того, для очень длинных трубчатых ручек в комплект могут быть добавлены опоры. Отдельные опоры для трубчатых ручек Ø 28 (тип A) доступны в виде GN 333.9.
Трубчатые ручки GN 333.3 поставляются в разобранном виде.
Принадлежности
- GN 333.9 Опоры ручки
По запросу
- Нестандартные длины
Техническая информация
