Серия GN 33
GN 33-W
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
Исполнения серии GN 33
GN 33-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-T/TK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-U/UK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-V/VK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-W
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-X
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
Изображения
Схемы

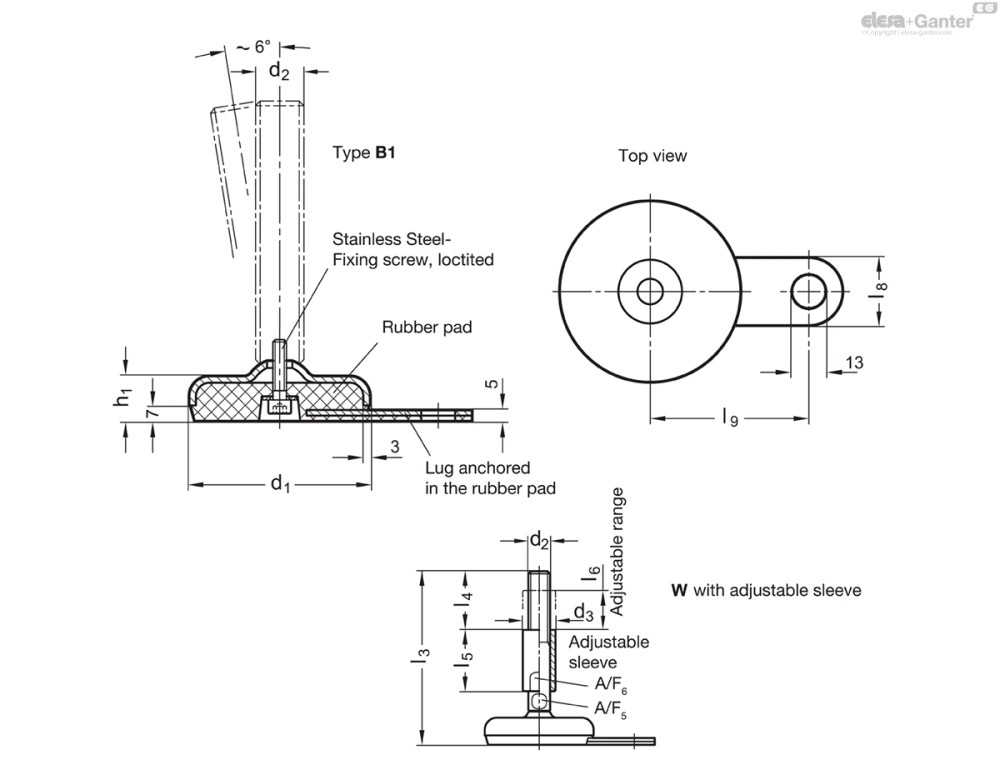

GN 33-W
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 33-60-M16-126-B1-W | 60 | M 16 | 126 | 24 | 19 | 45 | 45 | 29 | 25 | 50 | 12 | 20 | 390 | |
| GN 33-60-M16-151-B1-W | 60 | M 16 | 151 | 24 | 19 | 45 | 45 | 29 | 25 | 50 | 12 | 20 | 400 | |
| GN 33-60-M16-176-B1-W | 60 | M 16 | 176 | 24 | 19 | 45 | 45 | 29 | 25 | 50 | 12 | 20 | 512 | |
| GN 33-60-M16-201-B1-W | 60 | M 16 | 201 | 24 | 19 | 45 | 45 | 29 | 25 | 50 | 12 | 20 | 500 | |
| GN 33-80-M16-127-B1-W | 80 | M 16 | 127 | 24 | 20 | 45 | 45 | 29 | 30 | 70 | 12 | 20 | 524 | |
| GN 33-80-M16-152-B1-W | 80 | M 16 | 152 | 24 | 20 | 45 | 45 | 29 | 30 | 70 | 12 | 20 | 560 | |
| GN 33-80-M16-177-B1-W | 80 | M 16 | 177 | 24 | 20 | 45 | 45 | 29 | 30 | 70 | 12 | 20 | 601 | |
| GN 33-80-M16-202-B1-W | 80 | M 16 | 202 | 24 | 20 | 45 | 45 | 29 | 30 | 70 | 12 | 20 | 641 | |
| GN 33-80-M20-151-B1-W | 80 | M 20 | 151 | 30 | 20 | 56 | 56 | 36 | 30 | 70 | 16 | 24 | 700 | |
| GN 33-80-M20-176-B1-W | 80 | M 20 | 176 | 30 | 20 | 56 | 56 | 36 | 30 | 70 | 16 | 24 | 899 | |
| GN 33-80-M20-201-B1-W | 80 | M 20 | 201 | 30 | 20 | 56 | 56 | 36 | 30 | 70 | 16 | 24 | 962 | |
| GN 33-80-M20-251-B1-W | 80 | M 20 | 251 | 30 | 20 | 56 | 56 | 36 | 30 | 70 | 16 | 24 | 1085 | |
| GN 33-80-M24-176-B1-W | 80 | M 24 | 176 | 35 | 20 | 67 | 67 | 42 | 30 | 70 | 20 | 30 | 1074 | |
| GN 33-80-M24-226-B1-W | 80 | M 24 | 226 | 35 | 20 | 67 | 67 | 42 | 30 | 70 | 20 | 30 | 1300 | |
| GN 33-80-M24-276-B1-W | 80 | M 24 | 276 | 35 | 20 | 67 | 67 | 42 | 30 | 70 | 20 | 30 | 1431 | |
| GN 33-100-M16-128-B1-W | 100 | M 16 | 128 | 24 | 21 | 45 | 45 | 29 | 30 | 80 | 12 | 20 | 640 | |
| GN 33-100-M16-153-B1-W | 100 | M 16 | 153 | 24 | 21 | 45 | 45 | 29 | 30 | 80 | 12 | 20 | 680 | |
| GN 33-100-M16-178-B1-W | 100 | M 16 | 178 | 24 | 21 | 45 | 45 | 29 | 30 | 80 | 12 | 20 | 720 | |
| GN 33-100-M16-203-B1-W | 100 | M 16 | 203 | 24 | 21 | 45 | 45 | 29 | 30 | 80 | 12 | 20 | 900 | |
| GN 33-100-M20-152-B1-W | 100 | M 20 | 152 | 30 | 21 | 56 | 56 | 36 | 30 | 80 | 16 | 24 | 864 | |
| GN 33-100-M20-177-B1-W | 100 | M 20 | 177 | 30 | 21 | 56 | 56 | 36 | 30 | 80 | 16 | 24 | 1063 | |
| GN 33-100-M20-202-B1-W | 100 | M 20 | 202 | 30 | 21 | 56 | 56 | 36 | 30 | 80 | 16 | 24 | 1126 | |
| GN 33-100-M20-252-B1-W | 100 | M 20 | 252 | 30 | 21 | 56 | 56 | 36 | 30 | 80 | 16 | 24 | 1125 | |
| GN 33-100-M24-177-B1-W | 100 | M 24 | 177 | 35 | 21 | 67 | 67 | 42 | 30 | 80 | 20 | 30 | 1000 | |
| GN 33-100-M24-227-B1-W | 100 | M 24 | 227 | 35 | 21 | 67 | 67 | 42 | 30 | 80 | 20 | 30 | 1100 | |
| GN 33-100-M24-277-B1-W | 100 | M 24 | 277 | 35 | 21 | 67 | 67 | 42 | 30 | 80 | 20 | 30 | 1640 |
Характеристики
Тип (опорная пластина)
- Тип B1: матовая поверхность, дробеструйная обработка, резиновая подкладка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V: без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина / фланец
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
черный цвет, NBR (Perbunan®)
твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 33 поставляются в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | - | S / SK | T / TK и U / UK | V / VK | W | X |
| - | - | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
