Серия GN 33
GN 33-V/VK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
с гайкой / без гайки, с внеш. шестигранником и с лыской под ключ
Исполнения серии GN 33
GN 33-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-T/TK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-U/UK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-V/VK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-W
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-X
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
Изображения
Схемы

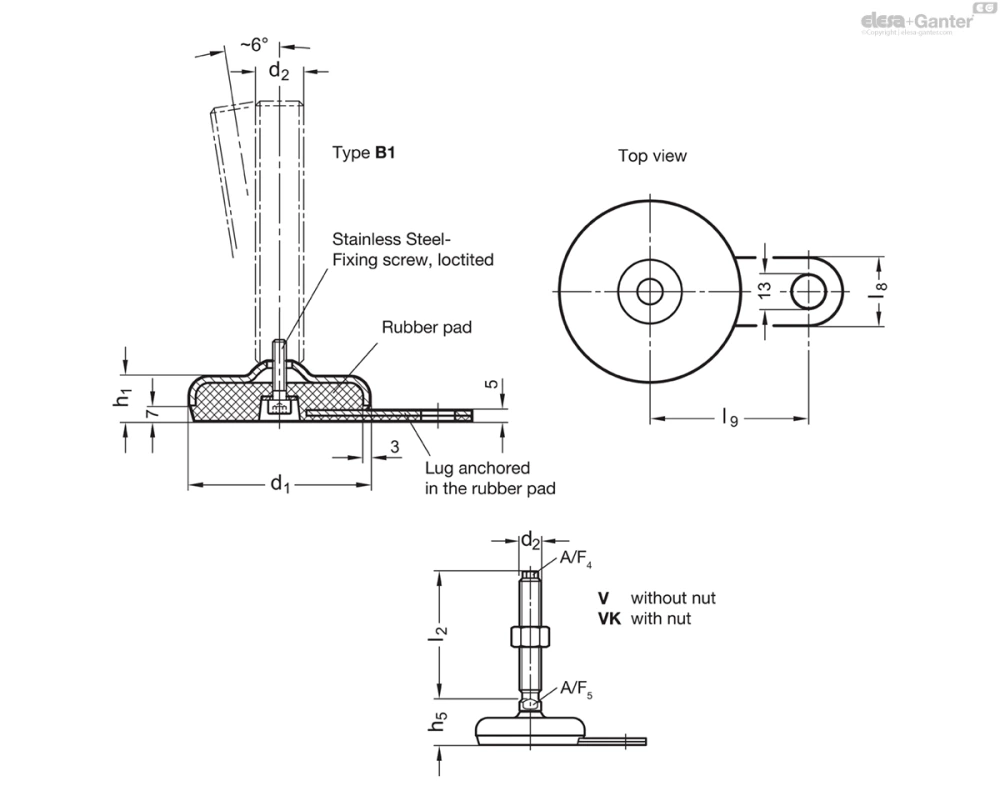

GN 33-V/VK
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 33-60-M16-75-B1-V | 60 | M 16 | 75 | 19 | 30 | 25 | 50 | 10 | 12 | 1199 | |
| GN 33-60-M16-100-B1-V | 60 | M 16 | 100 | 19 | 30 | 25 | 50 | 10 | 12 | 360 | |
| GN 33-60-M16-125-B1-V | 60 | M 16 | 125 | 19 | 30 | 25 | 50 | 10 | 12 | 392 | |
| GN 33-60-M16-150-B1-V | 60 | M 16 | 150 | 19 | 30 | 25 | 50 | 10 | 12 | 425 | |
| GN 33-80-M16-75-B1-V | 80 | M 16 | 75 | 20 | 31 | 30 | 70 | 10 | 12 | 1269 | |
| GN 33-80-M16-100-B1-V | 80 | M 16 | 100 | 20 | 31 | 30 | 70 | 10 | 12 | 430 | |
| GN 33-80-M16-125-B1-V | 80 | M 16 | 125 | 20 | 31 | 30 | 70 | 10 | 12 | 462 | |
| GN 33-80-M16-150-B1-V | 80 | M 16 | 150 | 20 | 31 | 30 | 70 | 10 | 12 | 480 | |
| GN 33-80-M20-100-B1-V | 80 | M 20 | 100 | 20 | 32 | 30 | 70 | 13 | 16 | 587 | |
| GN 33-80-M20-125-B1-V | 80 | M 20 | 125 | 20 | 32 | 30 | 70 | 13 | 16 | 638 | |
| GN 33-80-M20-150-B1-V | 80 | M 20 | 150 | 20 | 32 | 30 | 70 | 13 | 16 | 690 | |
| GN 33-80-M20-200-B1-V | 80 | M 20 | 200 | 20 | 32 | 30 | 70 | 13 | 16 | 795 | |
| GN 33-80-M24-100-B1-V | 80 | M 24 | 100 | 20 | 35 | 30 | 70 | 17 | 20 | 645 | |
| GN 33-80-M24-150-B1-V | 80 | M 24 | 150 | 20 | 35 | 30 | 70 | 17 | 20 | 793 | |
| GN 33-80-M24-200-B1-V | 80 | M 24 | 200 | 20 | 35 | 30 | 70 | 17 | 20 | 939 | |
| GN 33-100-M16-75-B1-V | 100 | M 16 | 75 | 21 | 32 | 30 | 80 | 10 | 12 | 530 | |
| GN 33-100-M16-100-B1-V | 100 | M 16 | 100 | 21 | 32 | 30 | 80 | 10 | 12 | 689 | |
| GN 33-100-M16-125-B1-V | 100 | M 16 | 125 | 21 | 32 | 30 | 80 | 10 | 12 | 721 | |
| GN 33-100-M16-150-B1-V | 100 | M 16 | 150 | 21 | 32 | 30 | 80 | 10 | 12 | 600 | |
| GN 33-100-M20-100-B1-V | 100 | M 20 | 100 | 21 | 33 | 30 | 80 | 13 | 16 | 751 | |
| GN 33-100-M20-125-B1-V | 100 | M 20 | 125 | 21 | 33 | 30 | 80 | 13 | 16 | 802 | |
| GN 33-100-M20-150-B1-V | 100 | M 20 | 150 | 21 | 33 | 30 | 80 | 13 | 16 | 720 | |
| GN 33-100-M20-200-B1-V | 100 | M 20 | 200 | 21 | 33 | 30 | 80 | 13 | 16 | 750 | |
| GN 33-100-M24-100-B1-V | 100 | M 24 | 100 | 21 | 36 | 30 | 80 | 17 | 20 | 854 | |
| GN 33-100-M24-150-B1-V | 100 | M 24 | 150 | 21 | 36 | 30 | 80 | 17 | 20 | 1002 | |
| GN 33-100-M24-200-B1-V | 100 | M 24 | 200 | 21 | 36 | 30 | 80 | 17 | 20 | 1148 | |
| GN 33-60-M16-75-B1-VK | 60 | M 16 | 75 | 19 | 30 | 25 | 50 | 10 | 12 | 250 | |
| GN 33-60-M16-100-B1-VK | 60 | M 16 | 100 | 19 | 30 | 25 | 50 | 10 | 12 | 320 | |
| GN 33-60-M16-125-B1-VK | 60 | M 16 | 125 | 19 | 30 | 25 | 50 | 10 | 12 | 426 | |
| GN 33-60-M16-150-B1-VK | 60 | M 16 | 150 | 19 | 30 | 25 | 50 | 10 | 12 | 459 | |
| GN 33-80-M16-75-B1-VK | 80 | M 16 | 75 | 20 | 31 | 30 | 70 | 10 | 12 | 400 | |
| GN 33-80-M16-100-B1-VK | 80 | M 16 | 100 | 20 | 31 | 30 | 70 | 10 | 12 | 464 | |
| GN 33-80-M16-125-B1-VK | 80 | M 16 | 125 | 20 | 31 | 30 | 70 | 10 | 12 | 496 | |
| GN 33-80-M16-150-B1-VK | 80 | M 16 | 150 | 20 | 31 | 30 | 70 | 10 | 12 | 529 | |
| GN 33-80-M20-100-B1-VK | 80 | M 20 | 100 | 20 | 32 | 30 | 70 | 13 | 16 | 500 | |
| GN 33-80-M20-125-B1-VK | 80 | M 20 | 125 | 20 | 32 | 30 | 70 | 13 | 16 | 691 | |
| GN 33-80-M20-150-B1-VK | 80 | M 20 | 150 | 20 | 32 | 30 | 70 | 13 | 16 | 500 | |
| GN 33-80-M20-200-B1-VK | 80 | M 20 | 200 | 20 | 32 | 30 | 70 | 13 | 16 | 750 | |
| GN 33-80-M24-100-B1-VK | 80 | M 24 | 100 | 20 | 35 | 30 | 70 | 17 | 20 | 740 | |
| GN 33-80-M24-150-B1-VK | 80 | M 24 | 150 | 20 | 35 | 30 | 70 | 17 | 20 | 888 | |
| GN 33-80-M24-200-B1-VK | 80 | M 24 | 200 | 20 | 35 | 30 | 70 | 17 | 20 | 1034 | |
| GN 33-100-M16-75-B1-VK | 100 | M 16 | 75 | 21 | 32 | 30 | 80 | 10 | 12 | 1562 | |
| GN 33-100-M16-100-B1-VK | 100 | M 16 | 100 | 21 | 32 | 30 | 80 | 10 | 12 | 723 | |
| GN 33-100-M16-125-B1-VK | 100 | M 16 | 125 | 21 | 32 | 30 | 80 | 10 | 12 | 755 | |
| GN 33-100-M16-150-B1-VK | 100 | M 16 | 150 | 21 | 32 | 30 | 80 | 10 | 12 | 788 | |
| GN 33-100-M20-100-B1-VK | 100 | M 20 | 100 | 21 | 33 | 30 | 80 | 13 | 16 | 804 | |
| GN 33-100-M20-125-B1-VK | 100 | M 20 | 125 | 21 | 33 | 30 | 80 | 13 | 16 | 855 | |
| GN 33-100-M20-150-B1-VK | 100 | M 20 | 150 | 21 | 33 | 30 | 80 | 13 | 16 | 790 | |
| GN 33-100-M20-200-B1-VK | 100 | M 20 | 200 | 21 | 33 | 30 | 80 | 13 | 16 | 900 | |
| GN 33-100-M24-100-B1-VK | 100 | M 24 | 100 | 21 | 36 | 30 | 80 | 17 | 20 | 949 | |
| GN 33-100-M24-150-B1-VK | 100 | M 24 | 150 | 21 | 36 | 30 | 80 | 17 | 20 | 1265 | |
| GN 33-100-M24-200-B1-VK | 100 | M 24 | 200 | 21 | 36 | 30 | 80 | 17 | 20 | 1243 |
Характеристики
Тип (опорная пластина)
- Тип B1: матовая поверхность, дробеструйная обработка, резиновая подкладка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V: без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина / фланец
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
черный цвет, NBR (Perbunan®)
твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 33 поставляются в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | - | S / SK | T / TK и U / UK | V / VK | W | X |
| - | - | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
