Серия GN 33
GN 33-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
с гайкой / без гайки, внешний шестигранник в основании
Исполнения серии GN 33
GN 33-S/SK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-T/TK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-U/UK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-V/VK
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-W
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
GN 33-X
Регулируемые опоры
Нержавеющая сталь, с резиновой подкладкой, с монтажным фланцем
Изображения
Схемы

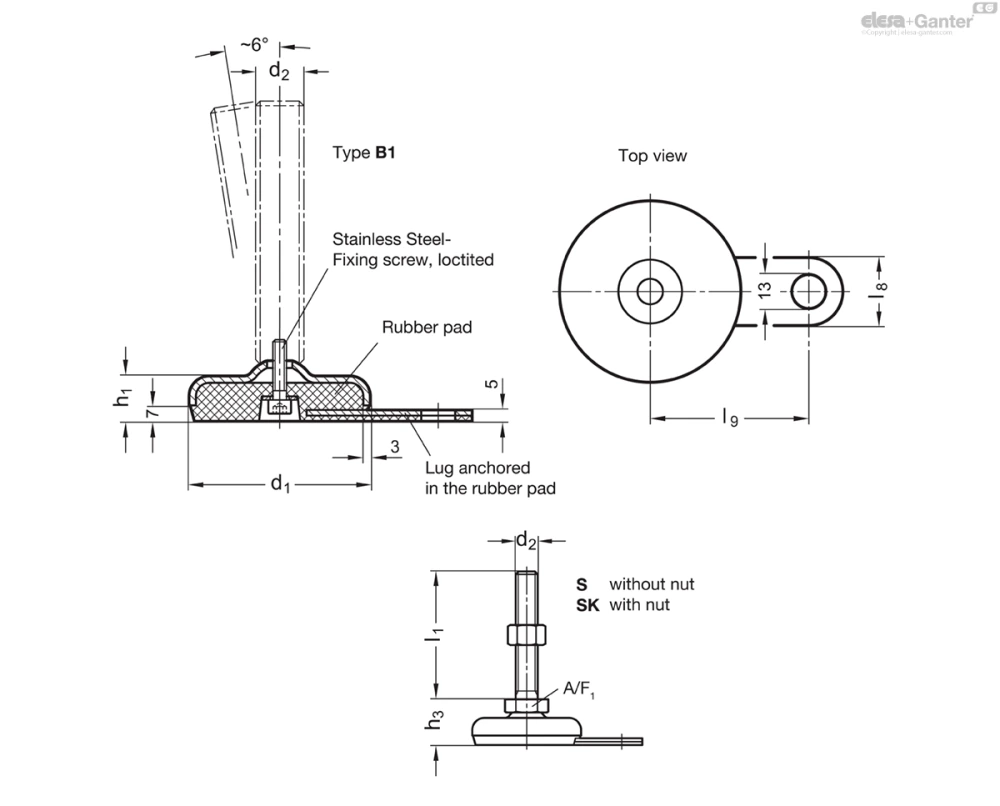

GN 33-S/SK
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
A/F 1 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 33-50-M8-40-B1-S | 50 | M 8 | 40 | 18 | 26 | 25 | 45 | 17 | 120 | |
| GN 33-50-M8-40-B1-SK | 50 | M 8 | 40 | 18 | 26 | 25 | 45 | 17 | 150 | |
| GN 33-50-M8-50-B1-S | 50 | M 8 | 50 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M8-50-B1-SK | 50 | M 8 | 50 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M8-63-B1-S | 50 | M 8 | 63 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M8-63-B1-SK | 50 | M 8 | 63 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M10-50-B1-S | 50 | M 10 | 50 | 18 | 26 | 25 | 45 | 17 | 150 | |
| GN 33-50-M10-50-B1-SK | 50 | M 10 | 50 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M10-60-B1-S | 50 | M 10 | 60 | 18 | 26 | 25 | 45 | 17 | 170 | |
| GN 33-50-M10-60-B1-SK | 50 | M 10 | 60 | 18 | 26 | 25 | 45 | 17 | 160 | |
| GN 33-50-M10-80-B1-S | 50 | M 10 | 80 | 18 | 26 | 25 | 45 | 17 | 160 | |
| GN 33-50-M10-80-B1-SK | 50 | M 10 | 80 | 18 | 26 | 25 | 45 | 17 | 140 | |
| GN 33-50-M10-100-B1-S | 50 | M 10 | 100 | 18 | 26 | 25 | 45 | 17 | 167 | |
| GN 33-50-M10-100-B1-SK | 50 | M 10 | 100 | 18 | 26 | 25 | 45 | 17 | 175 | |
| GN 33-50-M12-60-B1-S | 50 | M 12 | 60 | 18 | 26 | 25 | 45 | 17 | 160 | |
| GN 33-50-M12-60-B1-SK | 50 | M 12 | 60 | 18 | 26 | 25 | 45 | 17 | 180 | |
| GN 33-50-M12-80-B1-S | 50 | M 12 | 80 | 18 | 26 | 25 | 45 | 17 | 180 | |
| GN 33-50-M12-80-B1-SK | 50 | M 12 | 80 | 18 | 26 | 25 | 45 | 17 | 200 | |
| GN 33-50-M12-100-B1-S | 50 | M 12 | 100 | 18 | 26 | 25 | 45 | 17 | 180 | |
| GN 33-50-M12-100-B1-SK | 50 | M 12 | 100 | 18 | 26 | 25 | 45 | 17 | 220 | |
| GN 33-50-M12-125-B1-S | 50 | M 12 | 125 | 18 | 26 | 25 | 45 | 17 | 200 | |
| GN 33-50-M12-125-B1-SK | 50 | M 12 | 125 | 18 | 26 | 25 | 45 | 17 | 240 | |
| GN 33-60-M8-40-B1-S | 60 | M 8 | 40 | 19 | 27 | 25 | 50 | 17 | 175 | |
| GN 33-60-M8-40-B1-SK | 60 | M 8 | 40 | 19 | 27 | 25 | 50 | 17 | 180 | |
| GN 33-60-M8-50-B1-S | 60 | M 8 | 50 | 19 | 27 | 25 | 50 | 17 | 178 | |
| GN 33-60-M8-50-B1-SK | 60 | M 8 | 50 | 19 | 27 | 25 | 50 | 17 | 183 | |
| GN 33-60-M8-63-B1-S | 60 | M 8 | 63 | 19 | 27 | 25 | 50 | 17 | 182 | |
| GN 33-60-M8-63-B1-SK | 60 | M 8 | 63 | 19 | 27 | 25 | 50 | 17 | 187 | |
| GN 33-60-M10-50-B1-S | 60 | M 10 | 50 | 19 | 27 | 25 | 50 | 17 | 262 | |
| GN 33-60-M10-50-B1-SK | 60 | M 10 | 50 | 19 | 27 | 25 | 50 | 17 | 200 | |
| GN 33-60-M10-60-B1-S | 60 | M 10 | 60 | 19 | 27 | 25 | 50 | 17 | 200 | |
| GN 33-60-M10-60-B1-SK | 60 | M 10 | 60 | 19 | 27 | 25 | 50 | 17 | 200 | |
| GN 33-60-M10-80-B1-S | 60 | M 10 | 80 | 19 | 27 | 25 | 50 | 17 | 225 | |
| GN 33-60-M10-80-B1-SK | 60 | M 10 | 80 | 19 | 27 | 25 | 50 | 17 | 200 | |
| GN 33-60-M10-100-B1-S | 60 | M 10 | 100 | 19 | 27 | 25 | 50 | 17 | 250 | |
| GN 33-60-M10-100-B1-SK | 60 | M 10 | 100 | 19 | 27 | 25 | 50 | 17 | 220 | |
| GN 33-60-M12-60-B1-S | 60 | M 12 | 60 | 19 | 27 | 25 | 50 | 17 | 206 | |
| GN 33-60-M12-60-B1-SK | 60 | M 12 | 60 | 19 | 27 | 25 | 50 | 17 | 220 | |
| GN 33-60-M12-80-B1-S | 60 | M 12 | 80 | 19 | 27 | 25 | 50 | 17 | 190 | |
| GN 33-60-M12-80-B1-SK | 60 | M 12 | 80 | 19 | 27 | 25 | 50 | 17 | 220 | |
| GN 33-60-M12-100-B1-S | 60 | M 12 | 100 | 19 | 27 | 25 | 50 | 17 | 235 | |
| GN 33-60-M12-100-B1-SK | 60 | M 12 | 100 | 19 | 27 | 25 | 50 | 17 | 240 | |
| GN 33-60-M12-125-B1-S | 60 | M 12 | 125 | 19 | 27 | 25 | 50 | 17 | 260 | |
| GN 33-60-M12-125-B1-SK | 60 | M 12 | 125 | 19 | 27 | 25 | 50 | 17 | 260 | |
| GN 33-80-M8-40-B1-S | 80 | M 8 | 40 | 20 | 28 | 30 | 70 | 17 | 394 | |
| GN 33-80-M8-40-B1-SK | 80 | M 8 | 40 | 20 | 28 | 30 | 70 | 17 | 350 | |
| GN 33-80-M8-50-B1-S | 80 | M 8 | 50 | 20 | 28 | 30 | 70 | 17 | 150 | |
| GN 33-80-M8-50-B1-SK | 80 | M 8 | 50 | 20 | 28 | 30 | 70 | 17 | 350 | |
| GN 33-80-M8-63-B1-S | 80 | M 8 | 63 | 20 | 28 | 30 | 70 | 17 | 401 | |
| GN 33-80-M8-63-B1-SK | 80 | M 8 | 63 | 20 | 28 | 30 | 70 | 17 | 240 | |
| GN 33-80-M10-50-B1-S | 80 | M 10 | 50 | 20 | 28 | 30 | 70 | 17 | 320 | |
| GN 33-80-M10-50-B1-SK | 80 | M 10 | 50 | 20 | 28 | 30 | 70 | 17 | 320 | |
| GN 33-80-M10-60-B1-S | 80 | M 10 | 60 | 20 | 28 | 30 | 70 | 17 | 431 | |
| GN 33-80-M10-60-B1-SK | 80 | M 10 | 60 | 20 | 28 | 30 | 70 | 17 | 300 | |
| GN 33-80-M10-80-B1-S | 80 | M 10 | 80 | 20 | 28 | 30 | 70 | 17 | 350 | |
| GN 33-80-M10-80-B1-SK | 80 | M 10 | 80 | 20 | 28 | 30 | 70 | 17 | 340 | |
| GN 33-80-M10-100-B1-S | 80 | M 10 | 100 | 20 | 28 | 30 | 70 | 17 | 340 | |
| GN 33-80-M10-100-B1-SK | 80 | M 10 | 100 | 20 | 28 | 30 | 70 | 17 | 340 | |
| GN 33-80-M12-60-B1-S | 80 | M 12 | 60 | 20 | 28 | 30 | 70 | 17 | 350 | |
| GN 33-80-M12-60-B1-SK | 80 | M 12 | 60 | 20 | 28 | 30 | 70 | 17 | 362 | |
| GN 33-80-M12-80-B1-S | 80 | M 12 | 80 | 20 | 28 | 30 | 70 | 17 | 364 | |
| GN 33-80-M12-80-B1-SK | 80 | M 12 | 80 | 20 | 28 | 30 | 70 | 17 | 376 | |
| GN 33-80-M12-100-B1-S | 80 | M 12 | 100 | 20 | 28 | 30 | 70 | 17 | 379 | |
| GN 33-80-M12-100-B1-SK | 80 | M 12 | 100 | 20 | 28 | 30 | 70 | 17 | 391 | |
| GN 33-80-M12-125-B1-S | 80 | M 12 | 125 | 20 | 28 | 30 | 70 | 17 | 396 | |
| GN 33-80-M12-125-B1-SK | 80 | M 12 | 125 | 20 | 28 | 30 | 70 | 17 | 408 | |
| GN 33-100-M8-40-B1-S | 100 | M 8 | 40 | 21 | 29 | 30 | 80 | 17 | 557 | |
| GN 33-100-M8-40-B1-SK | 100 | M 8 | 40 | 21 | 29 | 30 | 80 | 17 | 561 | |
| GN 33-100-M8-50-B1-S | 100 | M 8 | 50 | 21 | 29 | 30 | 80 | 17 | 560 | |
| GN 33-100-M8-50-B1-SK | 100 | M 8 | 50 | 21 | 29 | 30 | 80 | 17 | 440 | |
| GN 33-100-M8-63-B1-S | 100 | M 8 | 63 | 21 | 29 | 30 | 80 | 17 | 564 | |
| GN 33-100-M8-63-B1-SK | 100 | M 8 | 63 | 21 | 29 | 30 | 80 | 17 | 460 | |
| GN 33-100-M10-50-B1-S | 100 | M 10 | 50 | 21 | 29 | 30 | 80 | 17 | 591 | |
| GN 33-100-M10-50-B1-SK | 100 | M 10 | 50 | 21 | 29 | 30 | 80 | 17 | 600 | |
| GN 33-100-M10-60-B1-S | 100 | M 10 | 60 | 21 | 29 | 30 | 80 | 17 | 452 | |
| GN 33-100-M10-60-B1-SK | 100 | M 10 | 60 | 21 | 29 | 30 | 80 | 17 | 461 | |
| GN 33-100-M10-80-B1-S | 100 | M 10 | 80 | 21 | 29 | 30 | 80 | 17 | 604 | |
| GN 33-100-M10-80-B1-SK | 100 | M 10 | 80 | 21 | 29 | 30 | 80 | 17 | 613 | |
| GN 33-100-M10-100-B1-S | 100 | M 10 | 100 | 21 | 29 | 30 | 80 | 17 | 615 | |
| GN 33-100-M10-100-B1-SK | 100 | M 10 | 100 | 21 | 29 | 30 | 80 | 17 | 500 | |
| GN 33-100-M12-60-B1-S | 100 | M 12 | 60 | 21 | 29 | 30 | 80 | 17 | 500 | |
| GN 33-100-M12-60-B1-SK | 100 | M 12 | 60 | 21 | 29 | 30 | 80 | 17 | 480 | |
| GN 33-100-M12-80-B1-S | 100 | M 12 | 80 | 21 | 29 | 30 | 80 | 17 | 623 | |
| GN 33-100-M12-80-B1-SK | 100 | M 12 | 80 | 21 | 29 | 30 | 80 | 17 | 635 | |
| GN 33-100-M12-100-B1-S | 100 | M 12 | 100 | 21 | 29 | 30 | 80 | 17 | 637 | |
| GN 33-100-M12-100-B1-SK | 100 | M 12 | 100 | 21 | 29 | 30 | 80 | 17 | 480 | |
| GN 33-100-M12-125-B1-S | 100 | M 12 | 125 | 21 | 29 | 30 | 80 | 17 | 520 | |
| GN 33-100-M12-125-B1-SK | 100 | M 12 | 125 | 21 | 29 | 30 | 80 | 17 | 520 |
Характеристики
Тип (опорная пластина)
- Тип B1: матовая поверхность, дробеструйная обработка, резиновая подкладка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V: без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина / фланец
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
черный цвет, NBR (Perbunan®)
твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 33 поставляются в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | - | S / SK | T / TK и U / UK | V / VK | W | X |
| - | - | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
