Серия GN 310

GN 310-NI

Ручки рычажного типа

Сталь / нержавеющая сталь, пластмассовая ручка

Нержавеющая сталь AISI 303

Таблица (PDF)

Исполнения серии GN 310

GN 310-NI

Ручки рычажного типа

Сталь / нержавеющая сталь, пластмассовая ручка

GN 310-ZB

Ручки рычажного типа

Сталь / нержавеющая сталь, пластмассовая ручка

GN 310-NI

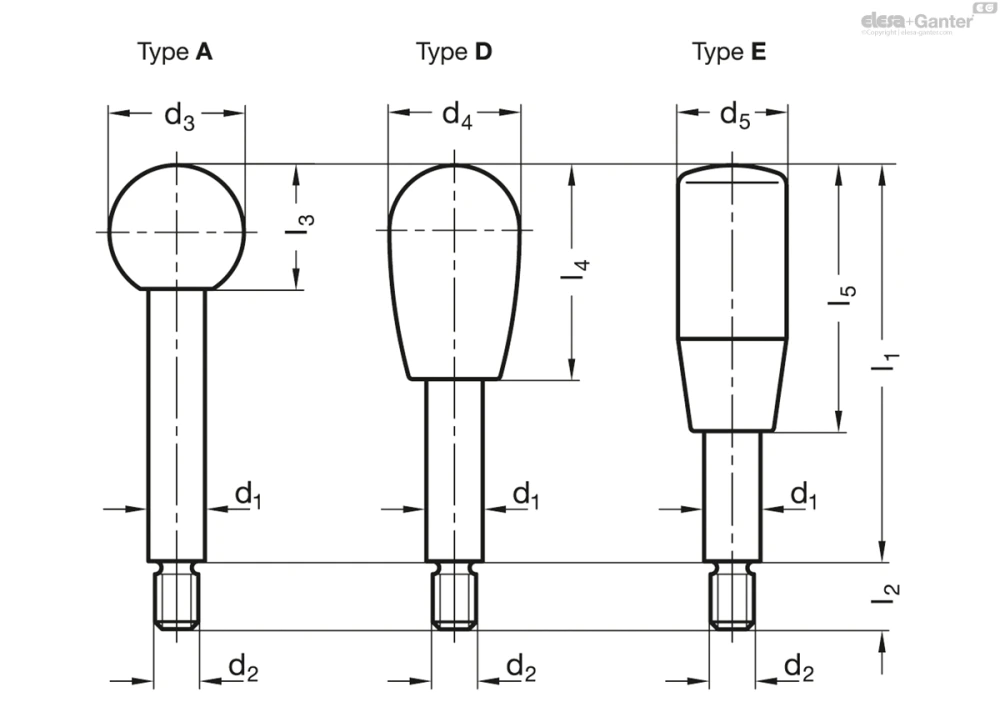

Таблица моделей — Ручки рычажного типа

Артикул	d₁	l₁	d₂	d₃	d₄	d₅	l₂	l₃	l₄	l₅	Вес (г)
GN 310-8-63-A-NI	8	63	M 6	20	-	-	9	18	-	-	26
GN 310-8-63-D-NI	8	63	M 6	-	20	-	9	-	31	-	30
GN 310-8-63-E-NI	8	63	M 6	-	-	18	9	-	-	40	25
GN 310-8-80-A-NI	8	80	M 6	20	-	-	9	18	-	-	34
GN 310-8-80-D-NI	8	80	M 6	-	20	-	9	-	31	-	36
GN 310-8-80-E-NI	8	80	M 6	-	-	18	9	-	-	40	33
GN 310-8-100-A-NI	8	100	M 6	20	-	-	9	18	-	-	44
GN 310-8-100-D-NI	8	100	M 6	-	20	-	9	-	31	-	45
GN 310-8-100-E-NI	8	100	M 6	-	-	18	9	-	-	40	43
GN 310-10-80-A-NI	10	80	M 8	25	-	-	11	22.5	-	-	50
GN 310-10-80-D-NI	10	80	M 8	-	26	-	11	-	42	-	54
GN 310-10-80-E-NI	10	80	M 8	-	-	21	11	-	-	50	49
GN 310-10-100-A-NI	10	100	M 8	25	-	-	11	22.5	-	-	63
GN 310-10-100-D-NI	10	100	M 8	-	26	-	11	-	42	-	66
GN 310-10-100-E-NI	10	100	M 8	-	-	21	11	-	-	50	61
GN 310-10-125-A-NI	10	125	M 8	25	-	-	11	22.5	-	-	78
GN 310-10-125-D-NI	10	125	M 8	-	26	-	11	-	42	-	81
GN 310-10-125-E-NI	10	125	M 8	-	-	21	11	-	-	50	76
GN 310-12-100-A-NI	12	100	M 10	32	-	-	14	29	-	-	96
GN 310-12-100-D-NI	12	100	M 10	-	33	-	14	-	55	-	102
GN 310-12-100-E-NI	12	100	M 10	-	-	23	14	-	-	65	82
GN 310-12-125-A-NI	12	125	M 10	32	-	-	14	29	-	-	118
GN 310-12-125-D-NI	12	125	M 10	-	33	-	14	-	55	-	125
GN 310-12-125-E-NI	12	125	M 10	-	-	23	14	-	-	65	103
GN 310-12-160-A-NI	12	160	M 10	32	-	-	14	29	-	-	154
GN 310-12-160-D-NI	12	160	M 10	-	33	-	14	-	55	-	156
GN 310-12-160-E-NI	12	160	M 10	-	-	23	14	-	-	65	134
GN 310-14-125-A-NI	14	125	M 12	35	-	-	16	32.5	-	-	161
GN 310-14-125-D-NI	14	125	M 12	-	33	-	16	-	55	-	150
GN 310-14-125-E-NI	14	125	M 12	-	-	26	16	-	-	80	125
GN 310-14-160-A-NI	14	160	M 12	35	-	-	16	32.5	-	-	193
GN 310-14-160-D-NI	14	160	M 12	-	33	-	16	-	55	-	204
GN 310-14-160-E-NI	14	160	M 12	-	-	26	16	-	-	80	175
GN 310-14-200-A-NI	14	200	M 12	35	-	-	16	32.5	-	-	240
GN 310-14-200-D-NI	14	200	M 12	-	33	-	16	-	55	-	252
GN 310-14-200-E-NI	14	200	M 12	-	-	26	16	-	-	80	223
GN 310-16-160-A-NI	16	160	M 14	40	-	-	18	37	-	-	254
GN 310-16-160-D-NI	16	160	M 14	-	38	-	18	-	68	-	270
GN 310-16-160-E-NI	16	160	M 14	-	-	28	18	-	-	90	214
GN 310-16-200-A-NI	16	200	M 14	40	-	-	18	37	-	-	319
GN 310-16-200-D-NI	16	200	M 14	-	38	-	18	-	68	-	331
GN 310-16-200-E-NI	16	200	M 14	-	-	28	18	-	-	90	273
GN 310-16-250-A-NI	16	250	M 14	40	-	-	18	37	-	-	395
GN 310-16-250-D-NI	16	250	M 14	-	38	-	18	-	68	-	406
GN 310-16-250-E-NI	16	250	M 14	-	-	28	18	-	-	90	354

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: шарообразная ручка DIN 319
Тип D: куполообразные ручки I.222
Тип E: цилиндрическая ручка I.280

Штифт

Сталь

оцинкованный, с голубой пассивацией ZB

Нержавеющая сталь AISI 303 NI

матовая отделка, дробеструйная обработка

Поворотная ручка

Пластик, фенольный полимер (PF)

Чёрный цвет, глянцевая отделка

Завинченный

Информация

Рычаги переключения передач GN 310 представляют собой универсальные варианты для перемещения и приведения в действие. Приведение в действие гидравлических клапанов и эксцентриковых кулачков рычагов управления является примером использования данных стандартных деталей.

Аксессуары

GN 150 Разрезные муфты (сталь)
GN 150.5 Разрезные муфты (нержавеющая сталь)
GN 919 Втулки с эксцентриковым кулачком (нержавеющая сталь)

Техническая информация
