Серия GN 22i
GN 22i-V-D
Универсальные соединители
Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система), с Т-образной гайкой или с двойной Т-образной гайкой
С защитой от скручивания, с 2 винтами и двойной Т-образной гайкой
Исполнения серии GN 22i
GN 22i-V-C
Универсальные соединители
Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система), с Т-образной гайкой или с двойной Т-образной гайкой
GN 22i-V-D
Универсальные соединители
Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система), с Т-образной гайкой или с двойной Т-образной гайкой
Изображения

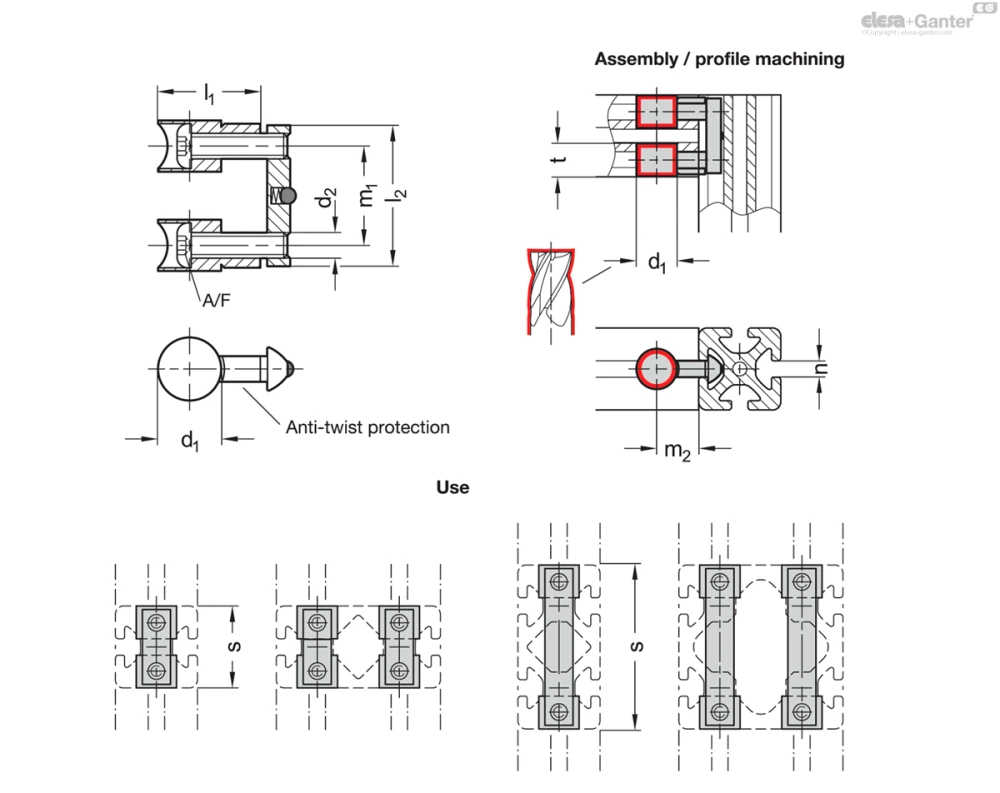

Схемы
GN 22i-V-D
Таблица моделей — Универсальные соединители
| Артикул |
|
|
Связка Шт. |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 22i-306-V-D-ZZSZ-2 | 30 | 6 | 2 | 16 | M 6 | 25.5 | 28 | 17 | 15 | 4 | 12.7 | 8 | 78 | |
| GN 22i-408-V-D-ZZSZ-2 | 40 | 8 | 2 | 20 | M 8 | 33.5 | 36 | 24 | 20 | 5 | 16 | 25 | 128 | |
| GN 22i-606-V-D-ZZSZ-2 | 60 | 6 | 2 | 16 | M 6 | 25.5 | 58 | 47 | 15 | 4 | 12.7 | 8 | 98 | |
| GN 22i-808-V-D-ZZSZ-2 | 80 | 8 | 2 | 20 | M 8 | 33.5 | 76 | 64 | 20 | 5 | 16 | 25 | 164 |
Характеристики
Тип
- Тип V: с защитой от скручивания
Обозначение
- C: с винтом и Т-образной гайкой
- D: с 2 винтами и двойной Т-образной гайкой
Корпус
Цинковое литьё под давлением
Оцинковка ZZ
Винт / Т-образная гайка
Сталь
С голубой пассивацией SZ
Информация
Универсальные соединители GN 22i (обозначение C) скрепляют вместе алюминиевые профили под прямым углом и при использовании в парах обеспечивают их защиту от скручивания. Только один профиль должен быть механически обработан.
Универсальные соединители GN 22i (обозначение D) скрепляют вместе алюминиевые профили под прямым углом и обеспечивают их защиту от скручивания. Только один профиль должен быть механически обработан.
Соединение может быть свободно расположенным и перемещаться по пазу. Если в пазу используются панели, они должны быть надлежащим образом углублены.
Универсальные соединители поставляются в связках. В таблице представлено количество профилей в связке.
Инструкции по монтажу / механическая обработка профиля
Вопрос о продукции
Спросите о серии GN 22i-V-D — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
