Универсальные соединители

Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система), с Т-образной гайкой или с двойной Т-образной гайкой

С защитой от скручивания, с винтом и Т-образной гайкой

Таблица (PDF)

Исполнения серии GN 22i

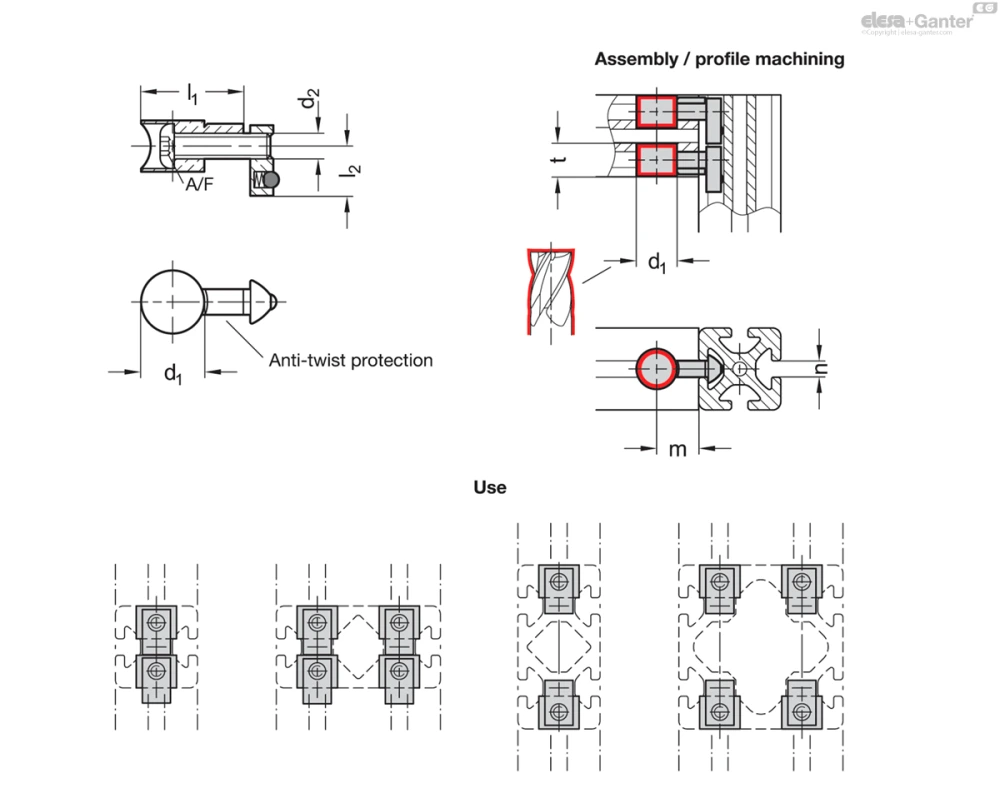

GN 22i-V-C

Универсальные соединители

GN 22i-V-D

Универсальные соединители

GN 22i-V-C

Таблица моделей — Универсальные соединители

Артикул	n	Связка Шт.	d₁	d₂	l₁	l₂	m +0.5	A/F	t +0.5	Момент затяжки в Н·м	Вес (г)	В корзину
GN 22i-6-V-C-ZZSZ-4	6	4	16	M 6	25.5	11.5	15	4	12.7	8	72
GN 22i-8-V-C-ZZSZ-4	8	4	20	M 8	33.5	15.5	20	5	16	25	124

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип V: с защитой от скручивания

Обозначение

C: с винтом и Т-образной гайкой
D: с 2 винтами и двойной Т-образной гайкой

Корпус

Цинковое литьё под давлением

Оцинковка ZZ

Винт / Т-образная гайка

Сталь

С голубой пассивацией SZ

Информация

Универсальные соединители GN 22i (обозначение C) скрепляют вместе алюминиевые профили под прямым углом и при использовании в парах обеспечивают их защиту от скручивания. Только один профиль должен быть механически обработан.

Универсальные соединители GN 22i (обозначение D) скрепляют вместе алюминиевые профили под прямым углом и обеспечивают их защиту от скручивания. Только один профиль должен быть механически обработан.

Соединение может быть свободно расположенным и перемещаться по пазу. Если в пазу используются панели, они должны быть надлежащим образом углублены.

Универсальные соединители поставляются в связках. В таблице представлено количество профилей в связке.
