Серия GN 2282
GN 2282-MSW-50
Продольные уровни
Латунный корпус, для монтажа с помощью винтов
Чёрный, RAL 9005, текстурир., 50′, смещ. пузырька 2 мм
Исполнения серии GN 2282
GN 2282-MSR-50
Продольные уровни
Латунный корпус, для монтажа с помощью винтов
GN 2282-MSR-6
Продольные уровни
Латунный корпус, для монтажа с помощью винтов
GN 2282-MSW-50
Продольные уровни
Латунный корпус, для монтажа с помощью винтов
GN 2282-MSW-6
Продольные уровни
Латунный корпус, для монтажа с помощью винтов
Изображения
Схемы

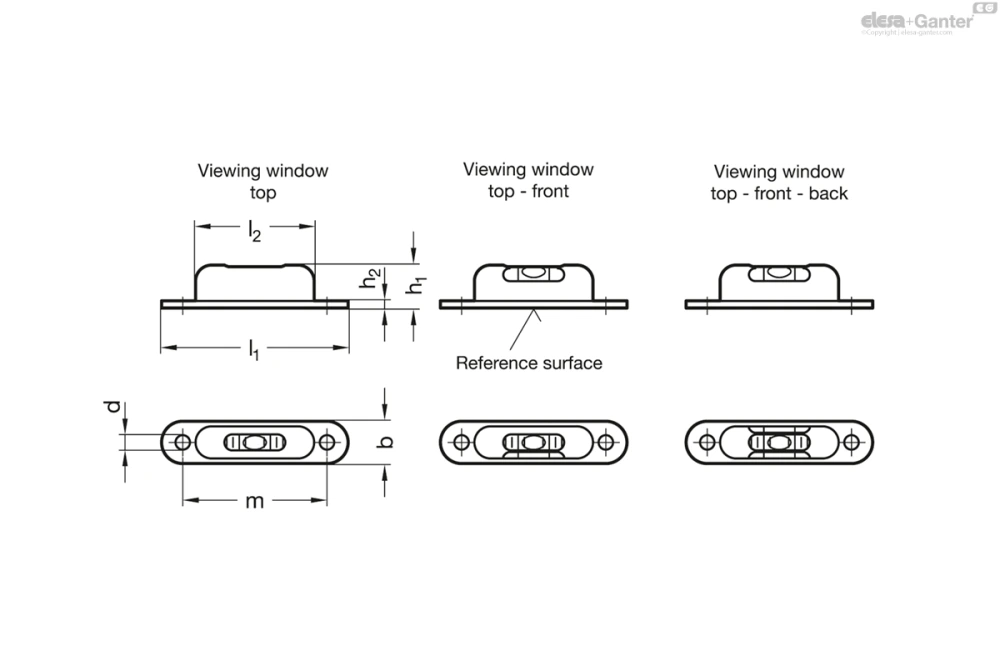

GN 2282-MSW-50
Таблица моделей — Продольные уровни
| Артикул | l1 | b | d | h1 | h2 | l2 | m |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 2282-MSW-57-G-50-1 | 57 | 12 | 4.5 | 13 | 1 | 37 | 45 | 15 | |
| GN 2282-MSW-57-G-50-2 | 57 | 12 | 4.5 | 13 | 1 | 37 | 45 | 12 | |
| GN 2282-MSW-57-G-50-3 | 57 | 12 | 4.5 | 13 | 1 | 37 | 45 | 12 |
Характеристики
Чувствительность
- 6 угловых минут, шаг пузырька 2 мм
- 50 угловых минут, шаг пузырька 2 мм
Артикул
- № 1: смотровое окно верхнее
- № 2: смотровое окно верхнее – переднее
- № 3: смотровое окно верхнее – переднее – заднее
Корпус
Латунь
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка MSW
- Серебристый цвет, RAL 9006, текстурированная отделка MSR
Элемент спиртового уровня
- Корпус из стеклопластика
- Заполнение
- Зелёный прозрачныйG
Литьевой состав
На минеральной основе
Информация
Продольные уровни GN 2282 используются для проверки горизонтального положения кондукторов, машин, приборов, оборудования и инструментов.
Спиртовые уровни выравниваются относительно опоры поверхности, так чтобы пузырёк расположился в центре линий разметки после достижения горизонтального положения контактной поверхности в продольном направлении.
По запросу
- Заполнение, бесцветный, прозрачный
- Другая чувствительность
- Другие цвета
Техническая информация
